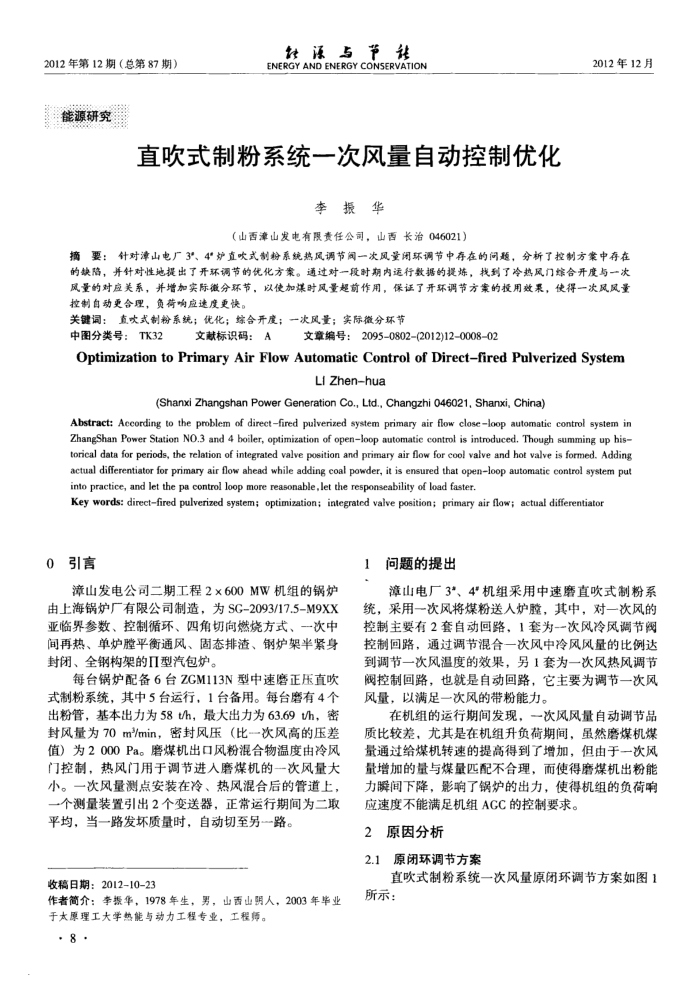

直吹式制粉系统一次风量自动控制优化
李振华
（山西津山发电有限责任公司，山西长治046021)
2012年12月
摘要：针对津山电厂3'、4"炉直吹式制粉系统热风调节间一次风量闭环调节中存在的问题，分析了控制方案中存在的缺陷，并针对性地提出了开环调节的优化方案。通过对一段时期内运行数据的提炼，找到了冷热风门综合开度与一次风量的对应关系，并增加实际微分环节，以使加煤时风量超前作用，保证了开环调节方案的授用效果，使得一次风风量控制自动更合理，负荷响应速度更快。
关键词：直吹式制粉系统；优化；综合开度；一次风量；实际微分环节
中图分类号：TK32
文献标识码：A
文章编号：20950802(2012)12000802
Optimizationto Primary AirFlowAutomatic Control of Direct-fired Pulverized System
LI Zhen-hua
(Shanxi Zhangshan Power Generation Co.,Ltd.,Changzhi 046021,Shanxi,China)
ks a aeoe osoa g ae d asas aaaand pioaap o aad ao oao ae ZhangShan Power Station NO.3 and 4 boiler, optimization of openloop automatie control is introduced, Though summing up his torical data for periods, the relation of integrated valve position and primary air flow for cool valve and hot valve is formed. Adding actual differentiator for primary air flow ahead while adding coal powder, it is ensured that openloop automatic control system put into practice, and let the pa control loop more reasonable,let the responseability of load faster.
Key words: directfired pulverized system; optimization; integrated valve position; primary air flow; actual dfferentiator
0引言
漳山发电公司二期工程2×600MW机组的锅炉由上海锅炉厂有限公司制造，为SG-2093/17.5-M9XX 亚临界参数、控制循环、四角切向燃烧方式、一次中间再热、单炉膛平衡通风、固态排渣、钢炉架半紧身封闭、全钢构架的Ⅱ型汽包炉。
每台锅炉配备6台ZGM113N型中速磨正压直吹式制粉系统，其中5台运行，1台备用。每台磨有4个出粉管，基本出力为58t/h，最大出力为63.69t/h，密封风量为70m/min，密封风压（比-次风高的压差值）为2000Pa。磨煤机出口风粉混合物温度由冷风门控制，热风门用于调节进入磨煤机的-次风量大小。一次风量测点安装在冷、热风混合后的管道上，一个测量装置引出2个变送器，正常运行期间为二取
平均，当一路发坏质量时，自动切至另一路。收稿日期：2012-10-23
作者简介：李振华，1978年生，男，山西山阴人，2003年毕业
于大原理工大学热能与动力工程专业，工程师。.8.
问题的提出 1
漳山电厂3*、4"机组采用中速磨直吹式制粉系统，采用一次风将煤粉送人炉膛，其中，对一次风的控制主要有2套自动回路，1套为--次风冷风调节阀控制回路，通过调节混合一次风中冷风风量的比例达到调节一次风温度的效果，另1套为一次风热风调节阀控制回路，也就是自动回路，它主要为调节一次风风量，以满足一次风的带粉能力。
在机组的运行期间发现，一次风风量自动调节品质比较差，尤其是在机组升负荷期间，虽然磨煤机煤量通过给煤机转速的提高得到了增加，但由于一次风量增加的量与煤量匹配不合理，而使得磨煤机出粉能力瞬间下降，影响了锅炉的出力，使得机组的负荷响应速度不能满足机组ACC的控制要求。
2原因分析 2.1
原闭环调节方案
直吹式制粉系统一次风量原闭环调节方案如图1 所示：
