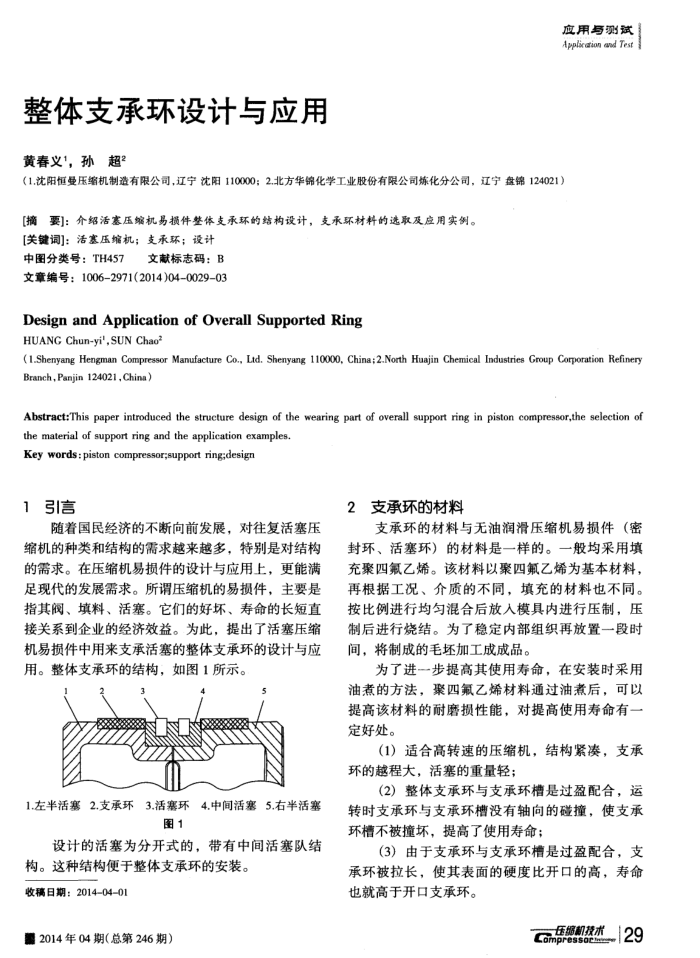

整体支承环设计与应用黄春义1，孙超2
应用与测试 Applirartion and Test
（1.沈阳恒曼压缩机制造有限公司，辽宁沈阳110000；2.北方华锦化学工业股份有限公司炼化分公司，辽宁盘锦124021）[摘要]：介绍活塞压缩机易损件整体支承环的结构设计，支承环材料的选取及应用实例。
[关键词]：活塞压缩机；支承环；设计中图分类号：TH457：
文献标志码：B
文章编号：1006-2971(2014)04-002903
DesignandApplicationofOverallSupportedRing HUANG Chun-yi',SUN Chao2
(1.Shenyang Hengman Compressor Manufacture Co., Lid. Shenyang 110000, China;2.North Huajin Chemical Industries Group Corporation Refinery Branch,Panjin 124021, China)
Abstract:This paper introduced the structure design of the wearing part of overall support ring in piston compressor,the selection of
the material of support ring and the application examples. Key words : piston compressor;support ring;design
1引言
随着国民经济的不断向前发展，对往复活塞压缩机的种类和结构的需求越来越多，特别是对结构的需求。在压缩机易损件的设计与应用上，更能满足现代的发展需求。所谓压缩机的易损件，主要是指其阀、填料、活塞。它们的好坏、寿命的长短直接关系到企业的经济效益。为此，提出了活塞压缩机易损件中用来支承活塞的整体支承环的设计与应用。整体支承环的结构，如图1所示。
1.左半活塞2.支承环3.活塞环4.中间活塞5.右半活塞
图1
设计的活塞为分开式的，带有中间活塞队结
构。这种结构便于整体支承环的安装。收稿日期：2014-04-01
2014年04期（总第246期）
2支承环的材料
支承环的材料与无油润滑压缩机易损件（密封环、活塞环）的材料是一样的。一般均采用填充聚四氟乙烯。该材料以聚四氟乙烯为基本材料，再根据工况、介质的不同，填充的材料也不同。按比例进行均匀混合后放入模具内进行压制，压制后进行烧结。为了稳定内部组织再放置一段时间，将制成的毛坏加工成成品。
为了进一步提高其使用寿命，在安装时采用油煮的方法，聚四氟乙烯材料通过油煮后，可以提高该材料的耐磨损性能，对提高使用寿命有一定好处。
（1）适合高转速的压缩机，结构紧凑，支承环的越程大，活塞的重量轻；
(2）整体支承环与支承环槽是过盈配合，运
转时支承环与支承环槽没有轴向的碰撞，使支承环槽不被撞坏，提高了使用寿命；
(3）由于支承环与支承环槽是过盈配合，支
承环被拉长，使其表面的硬度比开口的高，寿命也就高于开口支承环。
