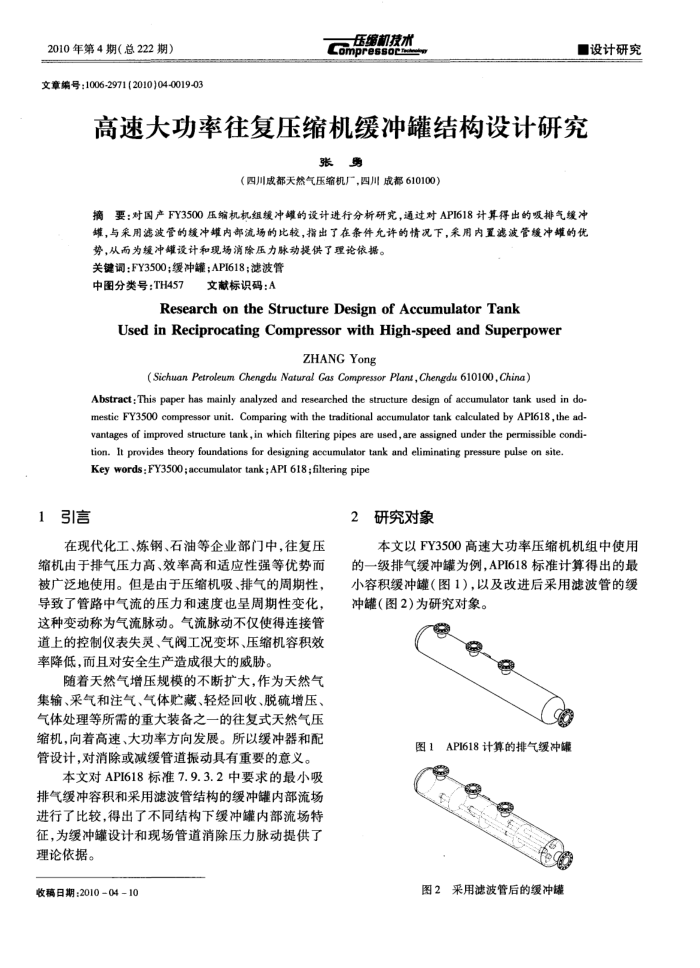

2010年第4期（总222期）
文章编号：1006-2971(2010)04-0019-03
压缩机技术 Compressoc
■设计研究
高速大功率往复压缩机缓冲罐结构设计研究
张勇
（四川成都天然气压缩机厂，四川成都610100）
摘要：对国产FY3500压缩机机组缓冲罐的设计进行分析研究，通过对API618计算得出的吸排气缓冲罐，与采用滤波管的缓冲雄内部流场的比较，指出了在条件允许的情况下，采用内置滤波管缓冲雄的优
势，从而为缓冲罐设计和现场消除压力脉动提供了理论依据。关键调：FY3500；缓冲罐；API618；滤波管
中图分类号：TH457
文献标识码：A
ResearchontheStructureDesignofAccumulatorTank
UsedinReciprocatingCompressorwithHigh-speedandSuperpower
ZHANGYong
( Sichuan Petroleum Chengdu Natural Gas Compressor Plant, Chengdu 610100, China)
Abstract; This paper has mainly analyzed and researched the structure design of aceumulator tank used in do-mestic FY3500 compressor unit. Comparing with the traditional accumulator tank calculated by API618 ,the ad-vantages of improved structure tank,in which filtering pipes are used, are assigned under the permissible condi-
tion. It provides theory foundations for designing accumulator tank and eliminating pressure pulse on site. Key words: FY3500 ; aceumulator tank ;API 618 ;filtering pipe
1
引言
在现代化工、炼钢、石油等企业部门中，往复压
缩机由于排气压力高、效率高和适应性强等优势而被广泛地使用。但是由于压缩机吸、排气的周期性，导致了管路中气流的压力和速度也呈周期性变化，这种变动称为气流脉动。气流脉动不仅使得连接管道上的控制仪表失灵、气阀工况变坏、压缩机容积效率降低，而且对安全生产造成很大的威胁。
随着天然气增压规模的不断扩大，作为天然气集输、采气和注气、气体贮藏、轻烃回收、脱硫增压、气体处理等所需的重大装备之一的往复式天然气压缩机，向着高速、大功率方向发展。所以缓冲器和配管设计，对消除或减缓管道振动具有重要的意义。
本文对API618标准7.9.3.2中要求的最小吸排气缓冲容积和采用滤波管结构的缓冲罐内部流场进行了比较，得出了不同结构下缓冲罐内部流场特征，为缓冲罐设计和现场管道消除压力脉动提供了理论依据。
收稿日期：2010-04-10
2
研究对象
本文以FY3500高速大功率压缩机机组中使用的一级排气缓冲罐为例，API618标准计算得出的最小容积缓冲罐（图1），以及改进后采用滤波管的缓冲罐（图2）为研究对象。
图1API618计算的排气缓冲罐图2采用滤波管后的缓冲罐
