0

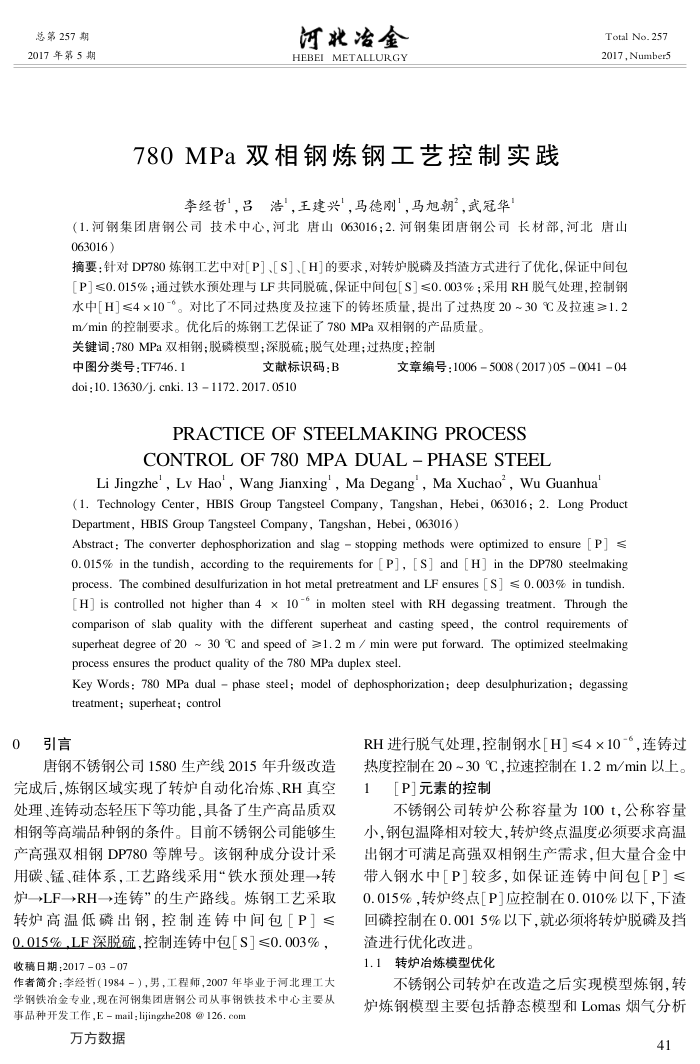

总第257期 2017年第5期
河北冶金 HEBEI METALLURGY
780MPa双相钢炼钢工艺控制实践
李经哲，吕浩，王建兴，马德刚，马旭朝，武冠华
Total No. 257 2017,Number5
（1.河钢集团唐钢公司技术中心，河北唐山063016；2.河钢集团唐钢公司长材部，河北唐山 063016）
摘要：针对DP780炼钢工艺中对[P]、[S]、[H]的要求，对转炉脱磷及挡渣方式进行了优化，保证中间包[P]≤0.015%；通过铁水预处理与LF共同脱硫，保证中间包[S]≤0.003%；采用RH脱气处理，控制钢水中[H]≤4×10-°。对比了不同过热度及拉速下的铸坏质量，提出了过热度20~30℃及拉速≥1.2
m/min的控制要求。优化后的炼钢工艺保证了780MPa双相钢的产品质量。关键词：780MPa双相钢；脱磷模型；深脱硫；脱气处理；过热度；控制
中图分类号：TF746.1
文献标识码：B
doi : 10. 13630/j. cnki. 13 1172. 2017. 0510
文章编号：10065008（2017)05004104
PRACTICEOFSTEELMAKINGPROCESS
CONTROLOF78OMPADUAL-PHASESTEEL
Li Jingzhe',LvHao',Wang Jianxing,Ma Degang，Ma Xuchao'，WuGuanhua
(1. Technology Center, HBIS Group Tangsteel Company, Tangshan, Hebei, 063016; 2. Long Product Department, HBIS Group Tangsteel Company, Tangshan, Hebei, 063016)
Abstract: The converter dephosphorization and slag stopping methods were optimized to ensure [ P] ≤ 0. 015% in the tundish, according to the requirements for [P], [S] and [H] in the DP780 steelmaking process. The combined desulfurization in hot metal pretreatment and LF ensures [ S] ≤ 0. 003% in tundish. ea comparison of slab quality with the different superheat and casting speed, the control requirements of superheat degree of 20 ~ 30 °C and speed of ≥1.2 m / min were put forward. The optimized steelmaking process ensures the product quality of the 780 MPa duplex steel.
Key Words : 780 MPa dual phase steel; model of dephosphorization; deep desulphurization; degassing treatment; superheat; control
引言
唐钢不锈钢公司1580生产线2015年升级改造
完成后，炼钢区域实现了转炉自动化冶炼、RH真空处理、连铸动态轻压下等功能，具备了生产高品质双相钢等高端品种钢的条件。目前不锈钢公司能够生产高强双相钢DP780等牌号。该钢种成分设计采用碳、锰、硅体系，工艺路线米用“铁水预处理一转炉一LF一RH一→连铸”的生产路线。炼钢工艺米取转炉高温低磷出钢，控制连铸中间包「P1≤ 0.015%LF深脱硫，控制连铸中包[S]≤0.003% 收稿日期：2017-03-07
作者简介：李经哲（1984－），男，工程师，2007年毕业于河北理工大学钢铁冶金专业，现在河钢集团唐钢公司从事钢铁技术中心主要从事品种开发工作，E-mail:lijingzhe208@126.com
万方数据
RH进行脱气处理,控制钢水「H≤4×10-，连铸过热度控制在20~30℃.拉速控制在1.2m/min以上。
1
[P]元素的控制
不锈钢公司转炉公称容量为100t.公称容量
小，钢包温降相对较大，转炉终点温度必须要求高温出钢才可满足高强双相钢生产需求，但大量合金中带人钢水中[P]较多，如保证连铸中间包［P］≤ 0.015%，转炉终点[P]应控制在0.010%以下，下渣回磷控制在0.0015%以下，就必须将转炉脱磷及挡渣进行优化改进。
1.1转炉冶炼模型优化
不锈钢公司转炉在改造之后实现模型炼钢，转炉炼钢模型主要包括静态模型和Lomas烟气分析
41
