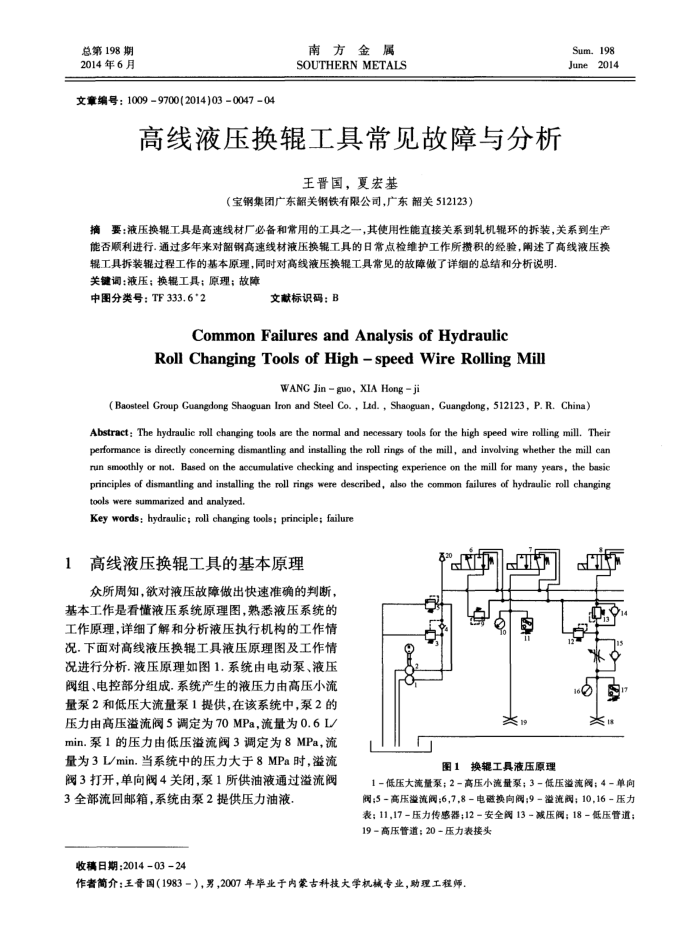

高线液压换辊工具常见故障与分析
王晋国，夏宏基
（宝钢集团广东韶关钢铁有限公司，广东韶关512123）
Sum.198
June
2014
摘要：液压换辑工具是高速线材厂必备和常用的工具之一，其使用性能直接关系到轧机辑环的拆装，关系到生产能否顺利进行.通过多年来对韶钢高速线材液压换辑工具的日常点检维护工作所揽积的经验，阐述了高线液压换
辊工具拆装辑过程工作的基本原理，同时对高线液压换辊工具常见的故障做了详细的总结和分析说明关键调：液压；换辑工具；原理；故障
中图分类号：TF333.6*2
文献标识码：B
CommonFailuresandAnalysisofHydraulic
RollChangingToolsofHigh-speedWireRollingMill
WANC Jin guo, XIA Hong ji
(Baosteel Group Guangdong Shaoguan Iron and Steel Co. , Lid. , Shaoguan, Guangdong, 512123, P. R. China)
Abstract: The hydraulic roll changing tools are the normal and necessary tools for the high speed wire rolling mill. Their performance is directly conceming dismantling and installing the roll rings of the mill, and involving whether the mill can run smoothly or not. Based on the accumulative checking and inspecting experience on the mill for many years, the basic principles of dismantling and installing the roll rings were desecribed, also the common failures of hydraulic roll changing tools were summarized and analyzed.
Key words: hydraulic; roll changing tools; principle; failure
高线液压换辑工具的基本原理 1
众所周知，欲对液压故障做出快速准确的判断，
基本工作是看懂液压系统原理图，熟悉液压系统的工作原理，详细了解和分析液压执行机构的工作情况.下面对高线液压换辊工具液压原理图及工作情况进行分析.液压原理如图1.系统由电动泵、液压朗组、电控部分组成.系统产生的液压力由高压小流量泵2和低压大流量泵1提供，在该系统中，泵2的压力由高压溢流阀5调定为70MPa，流量为0.6L/ min.泵1的压力由低压溢流闽3调定为8MPa，流量为3L/min.当系统中的压力大于8MPa时，溢流阀3打开，单向阀4关闭，泵1所供油液通过溢流阀
3全部流回邮箱，系统由泵2提供压力油液收稿日期：2014-03-24
?
LO
图=
*#
*19
换辑工具液压原理
图1
1-低压大流量泵；2-高压小流量泵；3-低压溢流阔；4-单向阀；5-高压流阀：6，7，8-电磁换向阀；9=溢流阀；10，16-压力表；11,17-压力传感器；12-安全阀13-减压阀：18-低压管道； 19-高压管道；20-压力表接头
