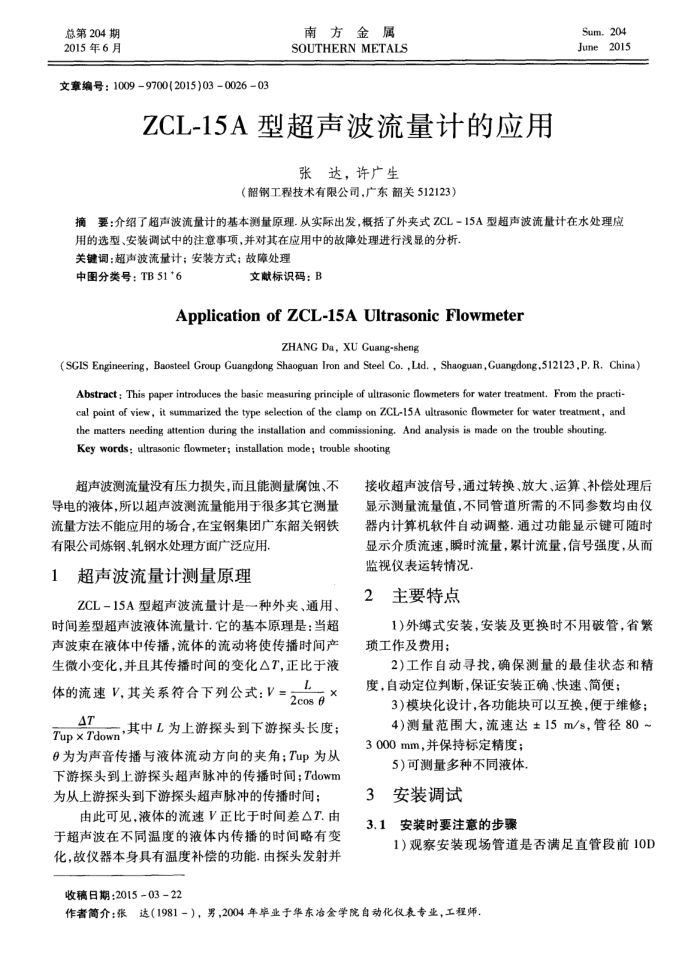

ZCL-15A型超声波流量计的应用
张达，许广生
（韶钢工程技术有限公司，广东韶关512123）
Sum.204 June2015
摘要：介绍了超声波流量计的基本测量原理.从实际出发，概括了外夹式ZCL-15A型超声波流量计在水处理应
用的选型、安装调试中的注意事项，并对其在应用中的故障处理进行浅显的分析关键词：超声波流量计：安装方式；故障处理
中图分类号：TB51*6
文献标识码：B
ApplicationofZCL-15AUltrasonicFlowmeter
ZHANG Da, XU Guang-sheng
(SGIS Engineering, Baosteel Group Guangdong Shaoguan Iron and Steel Co. ,Lid. , Shaoguan, Guangdong,512123,P, R. China) Abstract : This paper introduces the basic measuring principle of ultrasonic flowmeters for water treatment. From the practi-cal point of view, it summarized the type selection of the clamp on ZCL-15A ultrasonic flowmeter for water treatment, and
the matters needing attention during the installation and commissioning. And analysis is made on the trouble shouting Key words; ultrasonic flowmeter; installation mode; trouble shooting
超声波测流量没有压力损失，而且能测量腐蚀、不导电的液体，所以超声波测流量能用于很多其它测量流量方法不能应用的场合，在宝钢集团广东韶关钢铁
有限公司炼钢、轧钢水处理方面广泛应用， 1超声波流量计测量原理
ZCL-15A型超声波流量计是一种外夹、通用、时间差型超声波液体流量计.它的基本原理是：当超声波束在液体中传播，流体的流动将使传播时间产生微小变化，并且其传播时间的变化△T，正比于液
体的流速V,其关系符合下列公式：V=：
L
+
2cos 6
4T
，其中L为上游探头到下游探头长度；
Tup×Tdown
为为声音传播与液体流动方向的夹角；Tup为从下游探头到上游探头超声脉冲的传播时间；Tdowm 为从上游探头到下游探头超声脉冲的传播时间：
由此可见，液体的流速V正比于时间差△T.由于超声波在不同温度的液体内传播的时间略有变化，故仪器本身具有温度补偿的功能.由探头发射并
收稿日期：2015=0322
接收超声波信号，通过转换、放大、运算、补偿处理后显示测量流量值，不同管道所需的不同参数均由仪器内计算机软件自动调整.通过功能显示键可随时显示介质流速，瞬时流量，累计流量，信号强度，从而
监视仪表运转情况 2主要特点
1)外缚式安装，安装及更换时不用破管，省繁琐工作及费用；
2)工作自动寻找，确保测量的最佳状态和精度，自动定位判断，保证安装正确、快速、简便；
3)模块化设计，各功能块可以互换，便于维修； 4)测量范围大，流速达±15m/s，管径80~
3000mm，并保持标定精度；
5)可测量多种不同液体
安装调试 3
3.1安装时要注意的步骤
1）观察安装现场管道是否满足直管段前10D
作者简介：张达（1981-），男，2004年率业于华东冶金学院自动化仪表专业，工程师
