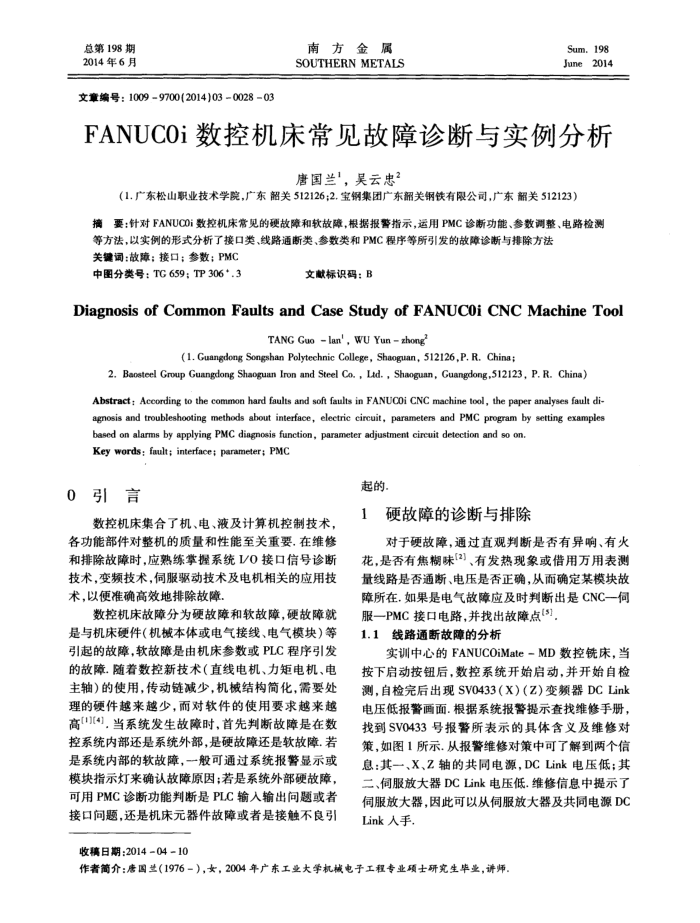

总第198期 2014年6月
文章编号：10099700(2014)03002803
南方金属 SOUTHERN METALS
Sum.198 June2014
FANUCOi数控机床常见敌障诊断与实例分析
唐国兰，，昊云患
（1.广东松山职业技术学院，广东韶关512126;2.宝钢集团广东韶关钢铁有限公司，广东韶关512123）
摘要：针对FANUCOi数控机床常见的硬故障和软故障，根据报警指示，运用PMC诊断功能、参数调整、电路检测
等方法，以实例的形式分析了接口类、线路通断类、参数类和PMC程序等所引发的故障诊断与排除方法关键词：故障；接口；参数；PMC
中图分类号：TG659；TP306*.3
文献标识码：B
DiagnosisofCommonFaultsandCaseStudyofFANUCoiCNCMachineTool
TANG Guo lan', WU Yun zhong
(1. Guangdong Songshan Polytechnic College, Shaoguan, 512126,P, R. China;
2. Baosteel Group Guangdong Shaoguan Iron and Steel Co. , Lid. , Shaoguan, Guangdong,512123, P. R. China)
Abstract: According to the common hard faults and soft faults in FANUCOi CNC machine tool, the paper analyses fault di-agnosis and troubleshooting methods about interface, eleetric circuit, parameters and PMC program by setting examples
based on alarms by applying PMC diagnosis function, parameter adjustment circuit detection and so on. Key words; fault; interface; parameter; PMC
0引言
数控机床集合了机、电、液及计算机控制技术，各功能部件对整机的质量和性能至关重要.在维修和排除故障时，应熟练掌握系统VO接口信号诊断技术，变频技术，伺服驱动技术及电机相关的应用技术，以便准确高效地排除故障。
数控机床故障分为硬故障和软故障，硬故障就是与机床硬件（机械本体或电气接线、电气模块）等引起的故障，软故障是由机床参数或PLC程序引发的故障.随着数控新技术（直线电机、力矩电机、电主轴）的使用，传动链减少，机械结构简化，需要处理的硬件越来越少，而对软件的使用要求越来越高"(4]，当系统发生故障时，首先判断故障是在数控系统内部还是系统外部，是硬故障还是软故障，若是系统内部的软故障，一一般可通过系统报警显示或模块指示灯来确认故障原因；若是系统外部硬故障，可用PMC诊断功能判断是PLC输入输出问题或者接口间题，还是机床元器件故障或者是接触不良引
收稿日期：2014=04=10
起的
1
硬故障的诊断与排除
对于硬故障，通过直观判断是否有异响、有火
花，是否有焦糊味[2]、有发热现象或借用万用表测量线路是否通断、电压是香正确，从而确定某模块故障所在.如果是电气故障应及时判断出是CNC一伺
服一PMC接口电路，并找出故障点[5]， 1.1线路通断故障的分析
实训中心的FANUCOiMate-MD数控铣床，当
按下启动按钮后，数控系统开始启动，并开始自检测，自检完后出现SV0433（X）（Z）变频器DCLink 电压低报警画面.根据系统报警提示查找维修手册，找到SV0433号报警所表示的具体含义及维修对策，如图1所示.从报警维修对策中可了解到两个信息：其一、X、Z轴的共同电源,DCLink电压低；其二、伺服放大器DCLink电压低.维修信息中提示了伺服放大器，因此可以从伺服放大器及共同电源DC Link人手
作者简介：唐国兰（1976=），女，2004年广东工业大学机械电子工程专业项士研究生毕业，讲师
