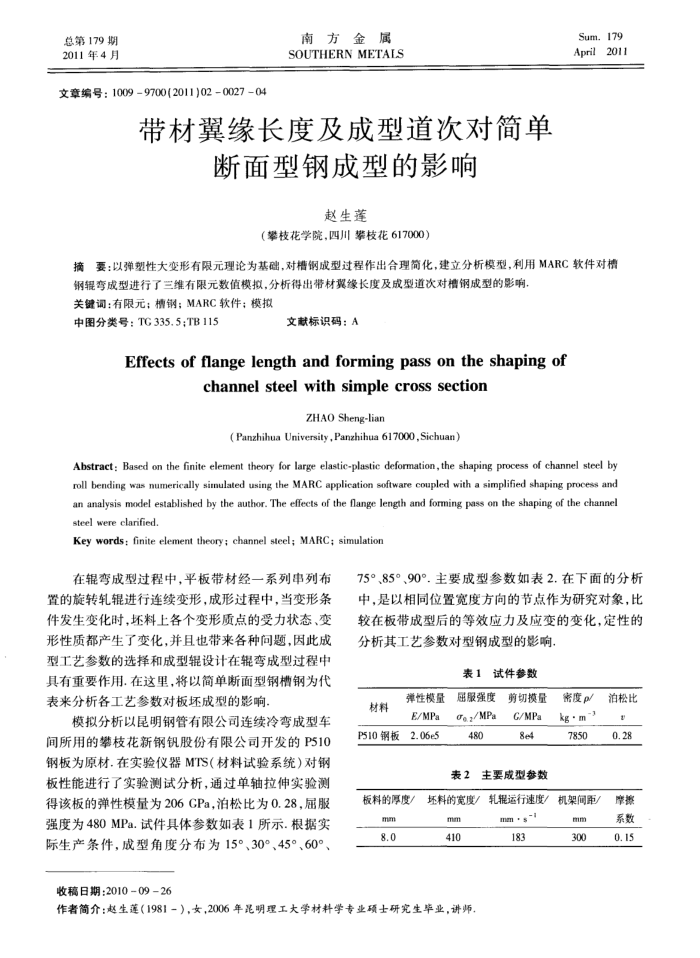

总第179期 2011年4月
文章编号：10099700(2011)02002704
南方金属 SOUTHERNMETALS
带材翼缘长度及成型道次对简单
断面型钢成型的影响
赵生莲
（攀枝花学院，四川攀枝花617000）
Sum.179 April2011
摘要：以弹塑性大变形有限元理论为基础，对槽钢成型过程作出合理简化，建立分析模型，利用MARC软件对槽
钢辑弯成型进行了三维有限元数值模拟，分析得出带材翼缘长度及成型道次对槽钢成型的影响。关键调：有限元；槽钢；MARC软件；模拟
中图分类号：TG335.5;TB115
文献标识码：A
Effectsofflangelengthandformingpassontheshapingof
channel steelwith simplecross section
ZHAO Sheng-lian
( Panzhihua University , Panzhihua 617000 , Sichuan)
Abstract: Based on the finite element theory for large elastic-plastic deformation, the shaping process of channel steel by roll bending was numerically simulated using the MARC application software coupled with a simplified shaping process and an analysis model established by the author. The effects of the flange length and forming pass on the shaping of the channel steel were clarified.
Key words: finite element theory; channel steel; MARC; simulatior
在辑弯成型过程中，平板带材经一系列串列布置的旋转轧辑进行连续变形，成形过程中，当变形条件发生变化时，坏料上各个变形质点的受力状态、变形性质都产生了变化，并且也带来各种问题，因此成型工艺参数的选择和成型辑设计在辑弯成型过程中具有重要作用.在这里，将以简单断面型钢槽钢为代表来分析各工艺参数对板坏成型的影响，
模拟分析以昆明钢管有限公司连续冷弯成型车间所用的攀枝花新钢钒股份有限公司开发的P510 钢板为原材.在实验仪器MTS（材料试验系统）对钢板性能进行了实验测试分析，通过单轴拉伸实验测得该板的弹性模量为206CPa，泊松比为0.28，届服强度为480MPa.试件具体参数如表1所示.根据实际生产条件，成型角度分布为15°、30°、45°、60°、
收稿日期：2010-0926
75°、85°、90°.主要成型参数如表2.在下面的分析中，是以相同位置宽度方向的节点作为研究对象，比较在板带成型后的等效应力及应变的变化，定性的分析其工艺参数对型钢成型的影响
表1试件参数
材料 P510钢板
弹性模量 E/MPa 2.06e5
板料的厚度/
mm 0'8
屈服强度 Gaz/MPa 480
剪切摸量 G/MPa 8e4
表2主要成型参数
坏料的宽度/ mm 410
作者简介：赵生莲（1981－），女，2006年昆明理工大学材料学专业硕士研究生率业，讲师，
轧据运行速度/ mm s-1 183
密度p/ kg ·m" 7850
机架间距/ mm 300
泊松比 0.28
摩擦系数 0.15
