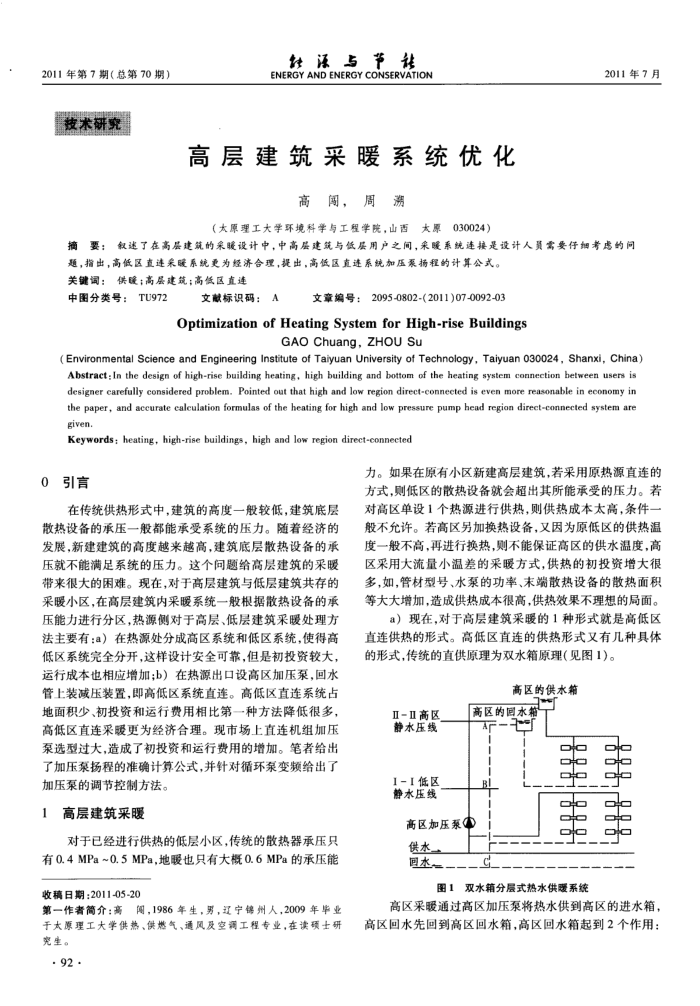

2011年第7期（总第70期）技术研究
经深与节社 ENERGYANDENERGYCONSERVATION
高层建筑采暖系统优化
高闽，周溯
（大原理工大学环境科学与工程学院，山西
百大原
030024）
2011年7月
摘要：叙述了在高层建筑的采暖设计中，中高层建筑与低层用户之间，采暖系统连要是设计人其需要仔细考虑的间
题，指出，高低区直连采暖系统更为经济合理，提出，高低区直连系统加压泵扬程的计算公式。关键调：
供暖；高层建筑；高低区直连
中图分类号：TU972
文献标识码：A
文章编号：2095-0802-(2011)07-0092-03
Optimization of Heating System for High-rise Buildings
GAO Chuang, ZHOU Su
(Environmental Science and Engineering Institute of Taiyuan University of Technology，Taiyuan 030024,Shanxi,China) s san aaraq oaauro asis uea a o orq pe uping er augea ping asry jo asap a eai designer carefully considered problem, Pointed out that high and low region direct-connected is even more reasonable in economy in the paper, and accurate calculation formulas of the heating for high and low pressure pump head region direct-connected system are given.
Keywords; heating, high-rise buildings, high and low region direct-connected
0引言
在传统供热形式中，建筑的高度一般较低，建筑底层散热设备的承压一般都能承受系统的压力。随着经济的发展.新建建筑的高度越来越高，建筑底层散热设备的承压就不能满足系统的压力。这个间题给高层建筑的采暖带来很大的困难。现在，对于高层建筑与低层建筑共存的采暖小区，在高层建筑内采暖系统一般根据散热设备的承压能力进行分区，热源侧对手高层、低层建筑采暖处理方法主要有：a）在热源处分成高区系统和低区系统，使得高低区系统完全分开，这样设计安全可靠，但是初投资较大，运行成本也相应增加;b）在热源出口设高区加压泵，回水管上装减压装置，即高低区系统直连。高低区直连系统占地面积少、初投资和运行费用相比第一种方法降低很多，高低区直连采暖更为经济合理。现市场上直连机组加压泵选型过大，造成了初投资和运行费用的增加。笔者给出了加压泵扬程的准确计算公式，并针对循环泵变频给出了加压泵的调节控制方法。
1
高层建筑采暖
对于已经进行供热的低层小区，传统的散热器承压只
有0.4MPa~0.5MPa，地暖也只有大概0.6MPa的承压能收稿日期：2011-05-20
闻，1986年生，男，辽宁锦州人，2009年毕业
第一作者简介：高
于大原理工大学供热、供燃气、通风及空调工程专业，在读硕士研
究生。· 92·
力。如果在原有小区新建高层建筑，若采用原热源直连的方式，则低区的散热设备就会超出其所能承受的压力。若对高区单设1个热源进行供热，则供热成本太高，条件般不充许。若高区另加换热设备，又因为原低区的供热温度一般不高，再进行换热，则不能保证高区的供水温度，高区采用大流量小温差的采暖方式，供热的初投资增大很多，如，管材型号、水泵的功率、未端散热设备的散热面积等大大增加，造成供热成本很高，供热效果不理想的局面。
a）现在，对于高层建筑采暖的1种形式就是高低区直连供热的形式。高低区直连的供热形式又有几种具体的形式，传统的直供原理为双水箱原理（见图1）。
高区的供水箱
Ⅱ-Ⅱ商区静水压线
1-低区静水压线
高区的圆水箱 Ar
po
Bl
高区加压泵①
供水回水一
5
oo
图1双水箱分层式热水供暖系统
o o
0 oo
高区采股通过高区加压泵将热水供到高区的进水箱，高区回水先回到高区回水箱，高区回水箱起到2个作用：
