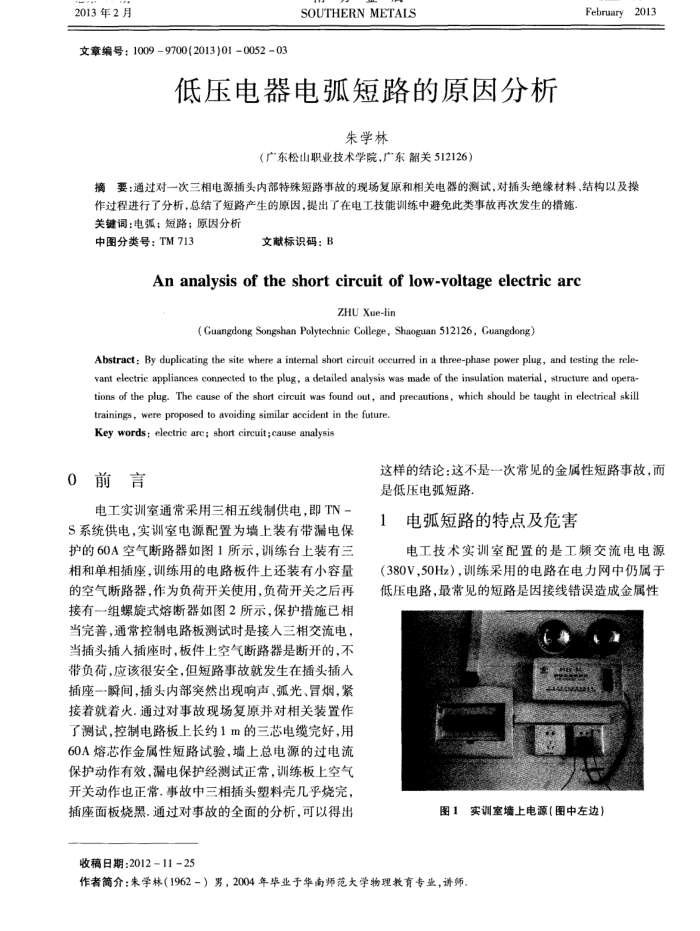

2013年2月
文章编号：10099700(2013)01005203
SOUTHERN METALS
低压电器电弧短路的原因分析
朱学林
（广东松山职业技术学院，广东韶关512126）
February
2013
摘要：通过对一次三相电源插头内部特殊短路事故的现场复原和相关电器的测试，对插头绝缘材料、结构以及操
作过程进行了分析，总结了短路产生的原因，提出了在电工技能训练中避免此类事故再次发生的措施关键词：电弧；短路；原因分析
中图分类号：TM713
文献标识码：B
Ananalysisoftheshortcircuitoflow-voltageelectricarc
ZHU Xue-lir
(Guangdong Songshan Polytechnie College, Shaoguan 512126, Guangdong)
Abstract: By duplicating the site where a internal short circuit occurred in a three-phase power plug, and testing the rele vant electric appliances connected to the plug, a detailed analysis was made of the insulation material, structure and opera tions of the plug. The cause of the short circuit was found out, and precautions, which should be taught in electrical skill
trainings, were proposed to avoiding similar accident in the future. Key words: electric arc; short circuit;cause analysis
0前言
电工实训室通常采用三相五线制供电，即TN S系统供电，实训室电源配置为墙上装有带漏电保护的60A空气断路器如图1所示，训练台上装有三相和单相插座，训练用的电路板件上还装有小容量的空气断路器，作为负荷开关使用，负荷开关之后再接有一组螺旋式熔断器如图2所示，保护措施已相当完善，通常控制电路板测试时是接人三相交流电，当插头插人插座时，板件上空气断路器是断开的，不带负荷，应该很安全，但短路事故就发生在插头插入插座一爵间，插头内部突然出现响声、弧光、冒烟，紧接着就着火.通过对事故现场复原并对相关装置作了测试，控制电路板上长约1m的三芯电缆完好，用 60A熔芯作金属性短路试验，墙上总电源的过电流保护动作有效，漏电保护经测试正常，训练板上空气开关动作也正常.事故中三相插头塑料壳几乎烧完，插座面板烧黑.通过对事故的全面的分析，可以得出
收稿日期：20121125
这样的结论：这不是一次常见的金属性短路事故，而是低压电弧短路
电弧短路的特点及危害
电工技术实训室配置的是工频交流电电源（380V，50Hz），训练采用的电路在电力网中仍属于低压电路，最常见的短路是因接线错误造成金属性
图1实训室墙上电源（图中左边）
作者简介：朱学林（1962－）男，2004年毕业于华南师范大学物理教育专业，讲师
