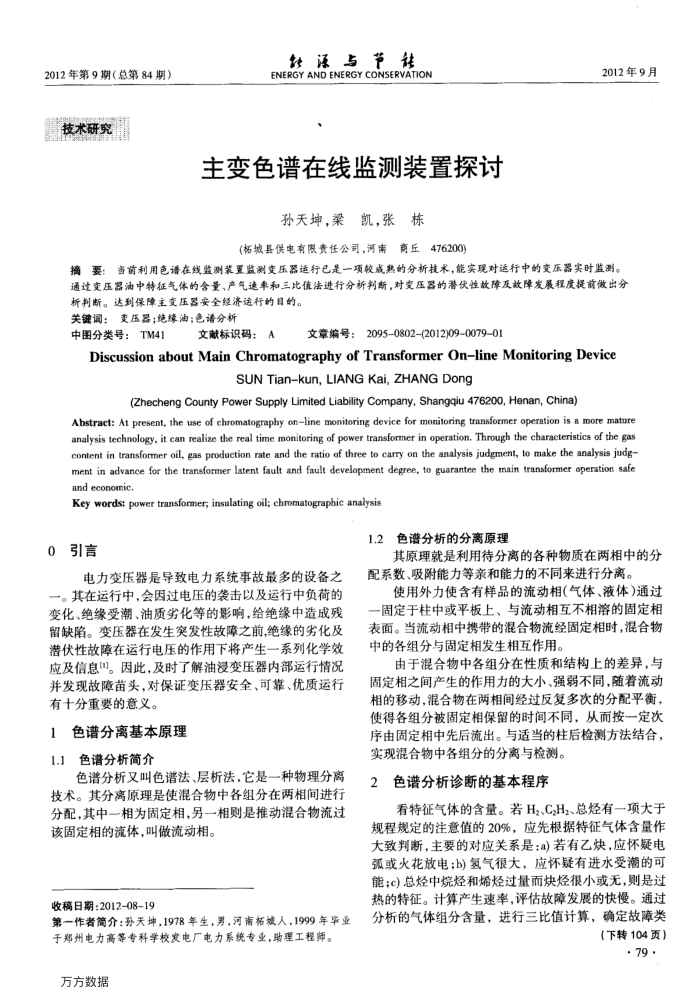

2012年第9期（总第84期）技术研究
经源与节社 ENERGY ANDENERGYCONSERVATION
主变色谱在线监测装置探讨
凯张栋
孙关坤，
(柘城县供电有限责任公司，河南商丘476200)
2012年9月
摘要：当前利用色谱在线监测装置监测变压器运行已是一项较成熟的分析技术，能实现对运行中的变压器实时监测。通过变压器油中特征气体的含量、产气速率和三比值法进行分析判断，对变压器的潜伙性敏障及款障发展程度提前做出分
析判断。达到保障主变压器安全经济运行的目的。关键调：支压器；绝缘油；色谱分析
中图分类号：TM41
文献标识码：A
文章编号：2095-0802(2012)090079-01
Discussion aboutMain Chromatography of TransformerOnlineMonitoringDevice
SUN Tian-kun, LIANG Kai, ZHANG Dong
(Zhecheng County Power Supply Limited Liability Company, Shangqiu 47620oo, Henan, China)
Abstract: At present, the use of chromatography online monitoring device for monitoring transformer operation is a more mature analysis technology, it can realize the real time monitoring of power transformer in operation, Through the characteristics of the gas content in transfommer oil, gas production rate and the ratio of three to carry on the analysis judgment, to make the analysis judg ment in advance for the transformer latent fault and fault development degree, to guarantee the rnain transformer operation safe and economic.
Key words: power transformer, insulating oil; chromatographic analysis
0引言
电力变压器是导致电力系统事故最多的设备之一。其在运行中，会因过电压的袭击以及运行中负荷的变化、绝缘受潮、油质劣化等的影响，给绝缘中造成残留缺陷。变压器在发生突发性故障之前,绝缘的劣化及潜伏性故障在运行电压的作用下将产生一系列化学效应及信息！。因此，及时了解油浸变压器内部运行情况并发现故障苗头，对保证变压器安全、可靠、优质运行有十分重要的意义。
色谱分离基本原理 1
色谱分析简介
1.1
色谱分析又叫色谱法、层析法，它是一种物理分离技术。其分离原理是使混合物中各组分在两相间进行分配，其中一相为固定相，另一相则是推动混合物流过
该固定相的流体，叫做流动相。收稿日期：2012-08-19
第一作者简介：孙天坤，1978年生，男，河南拓域人，1999年毕业于郑州电力高等专科学校发电厂电力系统专业，助理工程师。万方数据
1.2色谱分析的分离原理
其原理就是利用待分离的各种物质在两相中的分配系数、吸附能力等亲和能力的不同来进行分离。
使用外力使含有样品的流动相(气体、液体)通过一固定于柱中或平板上、与流动相互不相溶的固定相表面。当流动相中携带的混合物流经固定相时，混合物中的各组分与固定相发生相互作用。
由于混合物中各组分在性质和结构上的差异，与固定相之间产生的作用力的大小、强弱不同，随着流动相的移动，混合物在两相间经过反复多次的分配平衡，使得各组分被固定相保留的时间不同，从而按一定次序由固定相中先后流出。与适当的柱后检测方法结合，实现混合物中各组分的分离与检测。
2
色谱分析诊断的基本程序
看特征气体的含量。若Hz、CHz、总烃有-项大于
规程规定的注意值的20%，应先根据特征气体含量作大致判断，主要的对应关系是：a)若有乙炔，应怀疑电弧或火花放电；b)氢气很大，应怀疑有进水受潮的可能；c)总烃中烷烃和烯烃过量而炔烃很小或无，则是过热的特征。计算产生速率，评估故障发展的快慢。通过分析的气体组分含量，进行三比值计算，确定故障类
（下转104页）
