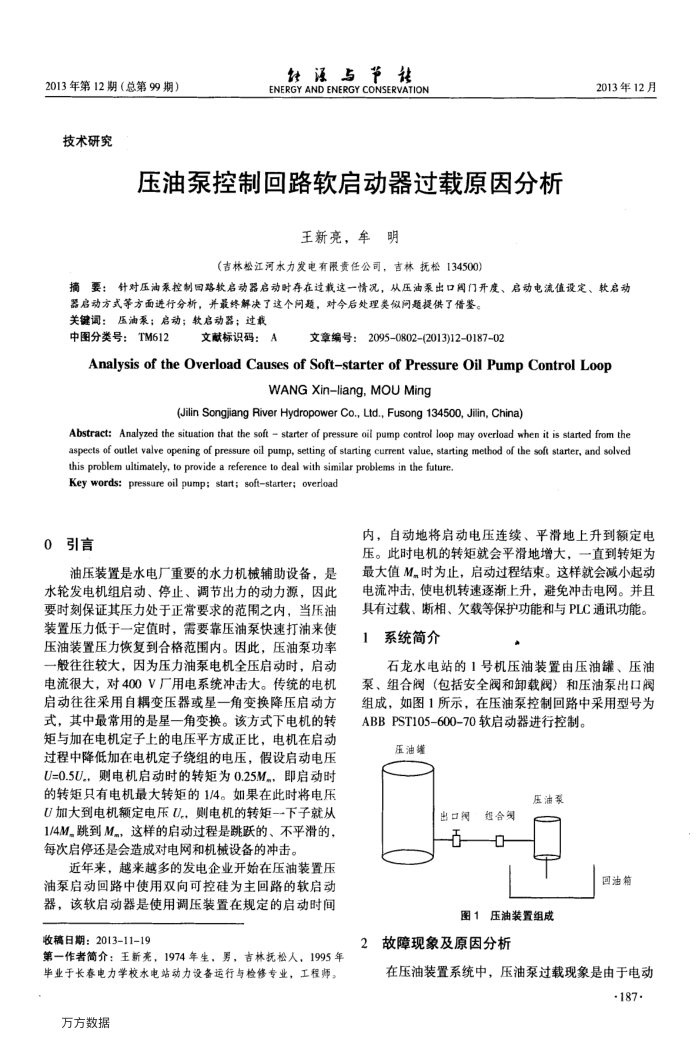

2013年第12期（总第99期）技术研究
经溪与节社 ENERGYANDENERGYCONSERVATION
压油泵控制回路软启动器过载原因分析
王新亮，牟明
(吉林松江河水力发电有限责任公司，吉林抚松134500)
2013年12月
摘要：针对压油泵控制路软启动器启动时存在过载这一情况，从压油泵出口阅门开度、启动电流值设定、软启动
器启动方式等方面进行分析，并最终解决了这个间题，对今后处理类似间题提供了借鉴。关键词：压油泵；启动；软启动器；过载
中图分类号：TM612
文献标识码：A
文章编号：2095-0802(2013)120187-02
Analysisof theOverload Causes of Soft-starter of Pressure OilPump Control Loop
WANG Xinliang, MOU Ming
(Jilin Songjiang River Hydropower Co.,Ltd.,Fusong 1345o0, Jilin,China)
Abstract: Analyzed the situation that the soft - starter of pressure oil pump control loop may overioad when it is started from the aspects of outlet valve opening of pressure oil pump, setting of starting current value, starting method of the soft starter, and solved
this problem ultimately, to provide a referene to deal with similar problems in the future. Key words: pressure oil pump; start; softstarter; overload
0引言
油压装置是水电厂重要的水力机械辅助设备，是水轮发电机组启动、停止、调节出力的动力源，因此要时刻保证其压力处于正常要求的范用之内，当压油装置压力低于一定值时，需要靠压油泵快速打油来使压油装置压力恢复到合格范围内。因此，压油泵功率-般往往较大，因为压力油泵电机全压启动时，启动电流很大，对400V厂用电系统冲击大。传统的电机启动往往采用自耦变压器或星一角变换降压启动方式，其中最常用的是星一角变换。该方式下电机的转矩与加在电机定子上的电压平方成正比，电机在启动过程中降低加在电机定子绕组的电压，假设启动电压 U=0.5U.，则电机启动时的转矩为0.25M。，即启动时的转矩只有电机最大转矩的1/4。如果在此时将电压 U加大到电机额定电压U.，则电机的转矩-下子就从 1/4M_跳到M.，这样的启动过程是跳跃的、不平滑的，每次启停还是会造成对电网和机械设备的冲击。
近年来，越来越多的发电企业开始在压油装置压油泵启动回路中使用双向可控硅为主回路的软启动器，该软启动器是使用调压装置在规定的启动时间
收稿日期：2013-11-19
第一作者简介：王新亮，1974年生，男，吉林抚松人，1995年毕业于长春电力学校水电站动力设备运行与检修专业，工程师，
万方数据
内，自动地将启动电压连续、平滑地上升到额定电压。此时电机的转矩就会平滑地增大，一直到转矩为最大值M，时为止，启动过程结束。这样就会减小起动电流冲击，使电机转速逐渐上升，避免冲击电网。并且具有过载、断相、欠载等保护功能和与PLC通讯功能。
系统简介
石龙水电站的1号机压油装置由压油罐、压油泵、组合闵（包括安全阀和卸载阀）和压油泵出口阀组成，如图1所示，在压油泵控制回路中采用型号为 ABBPST105-600-70软启动器进行控制，
压油罐
压油泵
出口组合间
国油箱
图1压油装置组成
2故障现象及原因分析
在压油装置系统中，压油泵过载现象是由于电动
·187·
