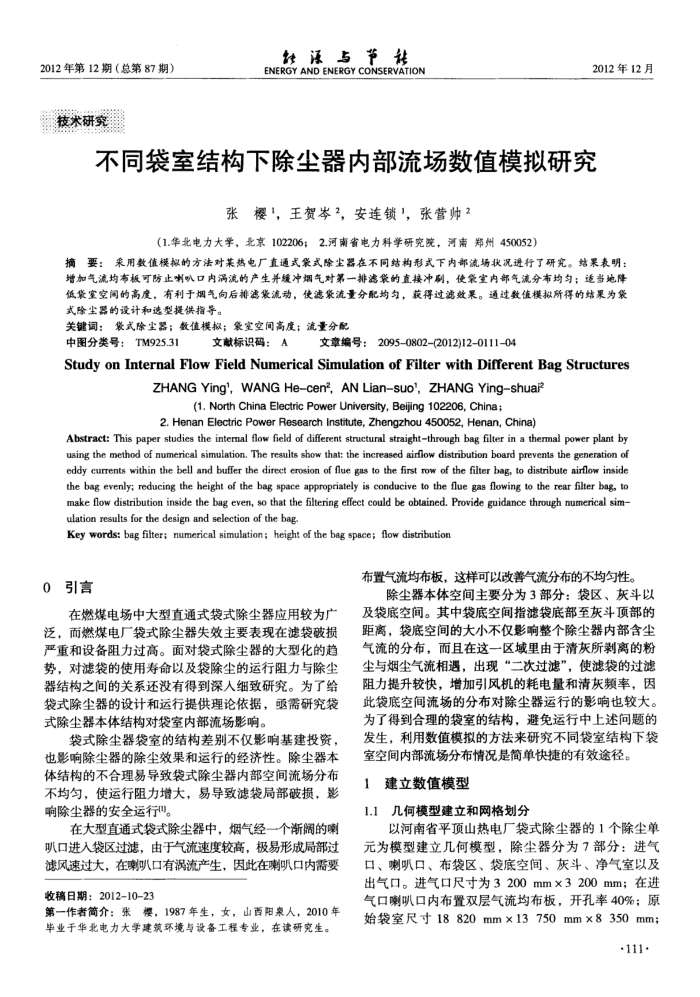

2012年第12期（总第87期）技术研究
经源与节站 ENERGYAND ENERGYCONSERVATION
2012年12月
不同袋室结构下除尘器内部流场数值模拟研究
张樱，王贺岑2，安连锁，张营帅2
（1.华北电力大学，北京102206；2.河南省电力科学研究院，河南郑州450052）
摘要：采用数值模拟的方法对某热电厂直通式象式除尘器在不同结构形式下内部流场状况进行了研究。结果表明：增加气流均布板可防止喇叭口内涡流的产生并缓冲烟气对第一排滤袋的直接冲剧，使象室内部气流分布均匀；适当地降低袋室空间的高度，有利于烟气向后排滤袋流动，使滤象流量分配均匀，获得过滤效累。通过数值模拟所得的结果为袋式除尘器的设计和选型提供指导。
关键词：袋式除尘器；数值模拟；象室空间高度；流量分配
中图分类号：TM925.31
文献标识码：A
文章编号：2095-0802(2012)120111-04
StudyonInternalFlowFieldNumerical Simulation ofFilterwithDifferentBagStructures
ZHANGYing',WANGHe-cen,AN Lian-suo',ZHANGYing-shuai
(1. North China Electric Power University, Beijing 102206, China;
2. Henan Electric Power Research Institute, Zhengzhou 450052, Henan, China)
Abstract: This paper studies the internal flow field of different structural straightthrough bag filter in a thermal power plant by using the method of numerical simulation. The results show that: the increased airfiow distribution board prevents the generation of eddy currents within the bell and buffer the direct erosion of flue gas to the first row of the filter bag, to distribute airflow inside aea n se n aono edode oeds e a ana e make flow distribution inside the bag even, so that the filtering effect could be obtained. Provide guidance through numerical sim-ulation results for the design and selection of the bag
Key words: bag filter; numerical simulation; height of the bag space; flow distribution
0引言
在燃煤电场中大型直通式袋式除尘器应用较为广泛，面燃煤电厂袋式除尘器失效主要表现在滤袋破损严重和设备阻力过高。面对袋式除尘器的大型化的趋势，对滤袋的使用寿命以及袋除尘的运行阻力与除尘器结构之间的关系还没有得到深人细致研究。为了给袋式除尘器的设计和运行提供理论依据，驱需研究袋式除尘器本体结构对袋室内部流场影响。
袋式除尘器袋室的结构差别不仅影响基建投资也影响除尘器的除尘效果和运行的经济性。除尘器本体结构的不合理易导致袋式除尘器内部空间流场分布不均匀，使运行阻力增大，易导致滤袋局部破损，影响除尘器的安全运行。
在大型直通式袋式除尘器中，烟气经一个渐阔的喇叭口进人袋区过滤，由于气流速度较高，极易形成局部过滤风速过大，在喇叭口有涡流产生，因此在喇叭口内需要
收稿日期：2012-10-23
第一作者简介：张樱，1987年生，女，山西阳桌人，2010年毕业于华北电力大学建筑环境与设备工程专业，在读研究生。
布置气流均布板，这样可以改善气流分布的不均匀性。
除尘器本体空间主要分为3部分：袋区、灰斗以及袋底空间。其中袋底空间指滤袋底部至灰斗顶部的距离，袋底空间的大小不仅影响整个除尘器内部含尘气流的分布，而且在这一区域里由于清灰所剥离的粉尘与烟尘气流相遇，出现“二次过滤”，使滤袋的过滤阻力提升较快，增加引风机的耗电量和清灰频率，因此袋底空间流场的分布对除尘器运行的影响也较大。为了得到合理的袋室的结构，避免运行中上述问题的发生，利用数值模拟的方法来研究不同装室结构下装
室空间内部流场分布情况是简单快捷的有效途径： 1建立数值模型
几何模型建立和网格划分 1.1
以河南省平顶山热电厂袋式除尘器的1个除尘单元为模型建立几何模型，除尘器分为7部分：进气口、喇叭口、布袋区、袋底空间、灰斗、净气室以及出气口。进气口尺寸为3200mm×3200mm；在进气口喇叭口内布置双层气流均布板，开孔率40%；原始袋室尺寸18820mm×13750mm×8350mm；
·111·
