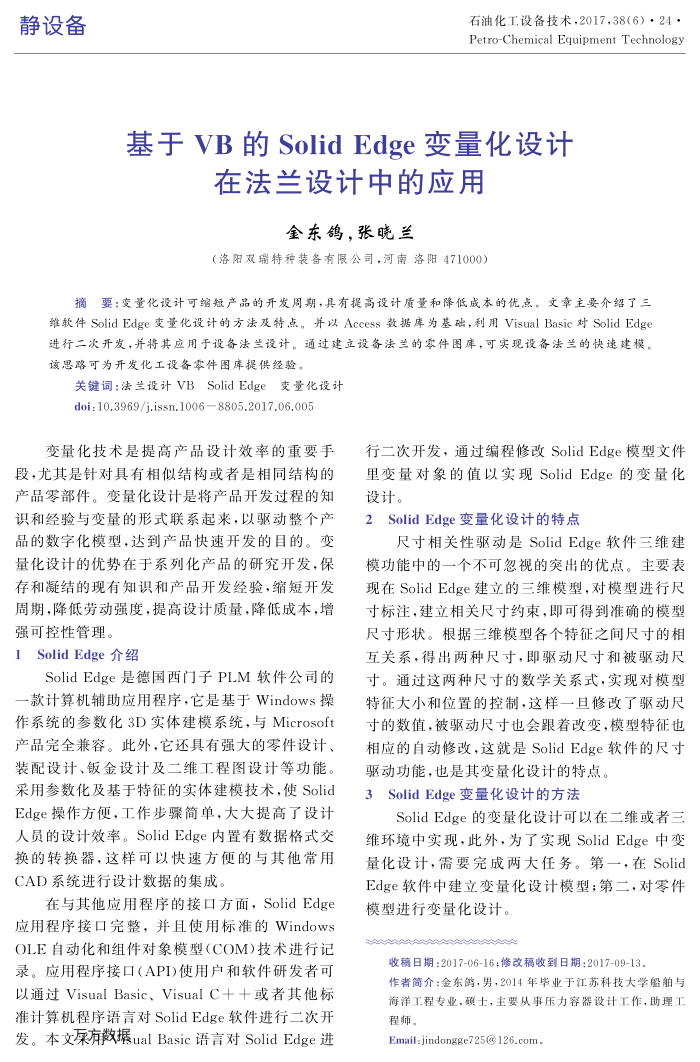

基于VB的SolidEdge变量化设计
在法兰设计中的应用
金东鸽，张晓兰
（洛阳双瑞特种装备有限公司，河南洛阳471000）
摘要：变量化设计可缩短产品的开发周期，具有提高设计质量和降低成本的优点。文章主要介绍了三维软件Solid Edge变量化设计的方法及特点。并以Access数据库为基础，利用Visual Basic对Solid Edge 进行二次开发，并将其应用于设备法兰设计。通过建立设备法兰的零件图库，可实现设备法兰的快速建模。该思路可为开发化工设备零件图库提供经验。
关键词：法兰设计VBSolidEdge变量化设计 doi:10.3969/j.issn.1006—8805.2017.06.005
变量化技术是提高产品设计效率的重要手
段，无其是针对具有相似结构或者是相同结构的产品零部件。变量化设计是将产品开发过程的知识和经验与变量的形式联系起来，以驱动整个产品的数字化模型，达到产品快速开发的目的。变量化设计的优势在于系列化产品的研究开发，保存和凝结的现有知识和产品开发经验，缩短开发周期，降低劳动强度，提高设计质量，降低成本，增强可控性管理。
1SolidEdge介绍
SolidEdge是德国西门子PLM软件公司的一款计算机辅助应用程序，它是基于Windows操作系统的参数化3D实体建模系统，与Microsoft 产品完全兼容。此外，它还具有强大的零件设计、装配设计、钣金设计及二维工程图设计等功能。采用参数化及基于特征的实体建模技术，使Solid Edge操作方便，工作步骤简单，大大提高了设计人员的设计效率。SolidEdge内置有数据格式交换的转换器，这样可以快速方便的与其他常用 CAD系统进行设计数据的集成。
在与其他应用程序的接口方面，SolidEdge 应用程序接口完整，并且使用标准的Windows OLE自动化和组件对象模型（COM)技术进行记录。应用程序接口（API)使用户和软件研发者可以通过VisualBasic、Visual C十十或者其他标准计算机程序语言对SolidEdge软件进行二次开发。本文屎有数据ual Basic语言对Solid Edge进
行二次开发，通过编程修改SolidEdge模型文件里变量对象的值以实现SolidEdge的变量化设计。
2SolidEdge变量化设计的特点
尺寸相关性驱动是SolidEdge软件三维建模功能中的一个不可忽视的突出的优点。主要表现在SolidEdge建立的三维模型，对模型进行尺寸标注，建立相关尺寸约束，即可得到准确的模型尺寸形状。根据三维模型各个特征之间尺寸的相互关系，得出两种尺寸，即驱动尺寸和被驱动尺寸。通过这两种尺寸的数学关系式，实现对模型特征大小和位置的控制，这样一目修改了驱动尽寸的数值，被驱动尺寸也会跟着改变，模型特征也相应的自动修改，这就是SolidEdge软件的尺寸
驱动功能，也是其变量化设计的特点， 3SolidEdge变量化设计的方法
SolidEdge的变量化设计可以在二维或者三维环境中实现，此外，为了实现SolidEdge中变量化设计，需要完成两大任务。第一，在Solid Edge软件中建立变量化设计模型；第二，对零件模型进行变量化设计。
收稿日期：2017-06-16；修改稿收到日期：2017-09-13，
作者简介：金东鸽，男，2014年毕业于江苏科技大学船舶与海洋工程专业，硕士，主要从事压力容器设计工作，助理工程师。
Email:jindongge725@126.com.
