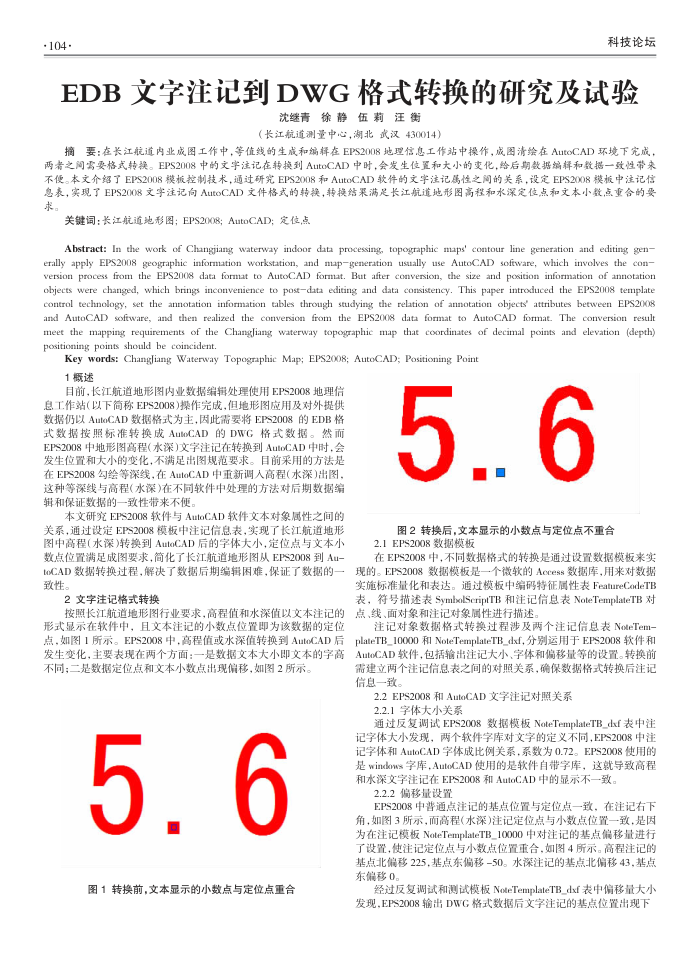

EDB文字注记到DWG格式转换的研究及试验
沈继青徐静伍莉汪衡
（长江航道测量中心，湖北武汉430014）
摘要：在长江航道内业成图工作中，等值线的生成和编释在EPS2008地理信息工作站中操作，成图清绘在AutoCAD环境下究成，两者之间需要格式转换。EPS2008中的文宇注记在转换到AutoCAD中时，会发生位置和大小的变化，给后期数据编辑和数据一致性常来不便。本文介绍了EPS2008模板控制技术，通过研究EPS2008和AutoCAD软件的文宇注记属性之间的关系，设定EPS2008模板中注记信息表，实现了EPS2008文宇注记向AutoCAD文件格式的转换，转换结果满足长江航道地形图高程和水深定位点和文本小数点重合的要求
关键词：长江航道地形图；EPS2008；AutoCAD；定位，点
Abstract: In the work of Changjiang waterway indoor data processing, topographic maps’ contour line generation and editing gen erally apply EPS2008 geographic information workstation, and mapgeneration usually use AutoCAD sofiware, which involves the con version process from the EPS2008 data format to AutoCAD format. But after conversion, the size and position information of annotation objects were changed, which brings inconvenience to postdata editing and data consistency. This paper introduced the EPS2008 template control technology, set the annotation information tables through studying the relation of annotation objects attributes between EPS20o8 and AutoCAD sofiware, and then realized the conversion from the EPS2008 data format to AutoCAD format. The conversion result(dap) oeaa[ pue suod [eugaap jo sarupooa se deu adeiodon Araaara Brer[8eo a jo sauanbau Buddetu a saa positioning points should be coincident.
Key words: Changjiang Waterway Topographic Map; EPS20o8; AutoCAD; Positioning Point
1概述
目前，长江航道地形图内业数据编辑处理使用EPS2008地理信息工作站（以下简称EPS2008)操作完成，但地形图应用及对外提供数据仍以AutoCAD数据格式为主，因此需要将EPS2008的EDB格式数据按照标准转换成AuloCAD的DWG格式数据。然而 EPS2008中地形图高程(水深)文字注记在转换到AuloCAD中时会发生位置和大小的变化，不满足出图规范要求。目前采用的方法是在EPS2008勾绘等深线，在AutoCAD中重新调人高程（水深）出图这种等深线与高程(水深)在不同软件中处理的方法对后期数据编辑和保证数据的一致性带来不便。
本文研究EPS2008软件与AutoCAD软件文本对象属性之间的关系，通过设定EPS2008模板中注记信息表，实现了长江航道地形图中高程(水深)转换到AutoCAD后的字体大小，定位点与文本小数点位置满足成图要求，简化了长江航道增形图从EPS2008到Au-toCAD数据转换过程，解决了数据后期编辑困难，保证了数据的一致性。
2文字注记格式转换
按照长江航道地形图行业要求，高程值和水深值以文本注记的形式显示在软件中，且文本注记的小数点位置即为该数据的定位点，如图1所示。EPS2008中，高程值或水深值转换到AutoCAD后发生变化，主要表现在两个方面：一是数据文本大小即文本的字高不同；二是数据定位点和文本小数点出现偏移，如图2所示。
5.6 图1转换前，文本显示的小数点与定位点重合
5..6 图2转换后，文本显示的小数点与定位点不重合
2.1EPS2008数据模板
在EPS2008中，不同数据格式的转换是通过设置数据模板来实现的。EPS2008数据模板是一个微软的Access数据库，用来对数据实施标准量化和表达。通过模板中编码特征属性表FealureCodeTB 表，符号描述表SymbxolSceriptTB和注记信息表NoteTemplateTB对点、线、面对象和注记对象属性进行描述，
注记对象数据格式转换过程涉及两个注记信息表NoteTem-plateTB_10000和NoteTemplaleTB_dxf.分别运用于EPS2008软件和 AutoCAD软件，包括输出注记大小、字体和偏移量等的设置。转换前需建立两个注记信息表之间的对照关系，确保数据格式转换后注记信息一致
2.2EPS2008和AutoCAD文字注记对照关系 2.2.1字体大小关系
通过反复调试EPS2008数据模板NoteTemplateTB_dxf表中注记字体大小发现，两个软件字库对文字的定义不回，EPS2008中注记字体和AutoCAD字体成比例关系，系数为0.72。EPS2008使用的是windows字库，AutoCAD使用的是软件自带字库，这就导致高程和水深文字注记在EPS2008和AutoCAD中的显示不一致。
2.2.2偏移量设置
EPS2008中普通点注记的基点位置与定位点一致，在注记右下角，如图3所示，而高程(水深)注记定位点与小数点位置一致，是因为在注记模板NoteTemplateTB_10000中对注记的基点偏移量进行了设置，使注记定位点与小数点位置重合如图4所示。高程注记的基点北偏移225.基点东偏移-50。水深注记的基点北偏移43.基点东偏移0
经过反复调试和测试模板NoteTemplateTB_dxf表中偏移量大小发现，EPS2008输出DWG格式数据后文字注记的基点位置出现下
