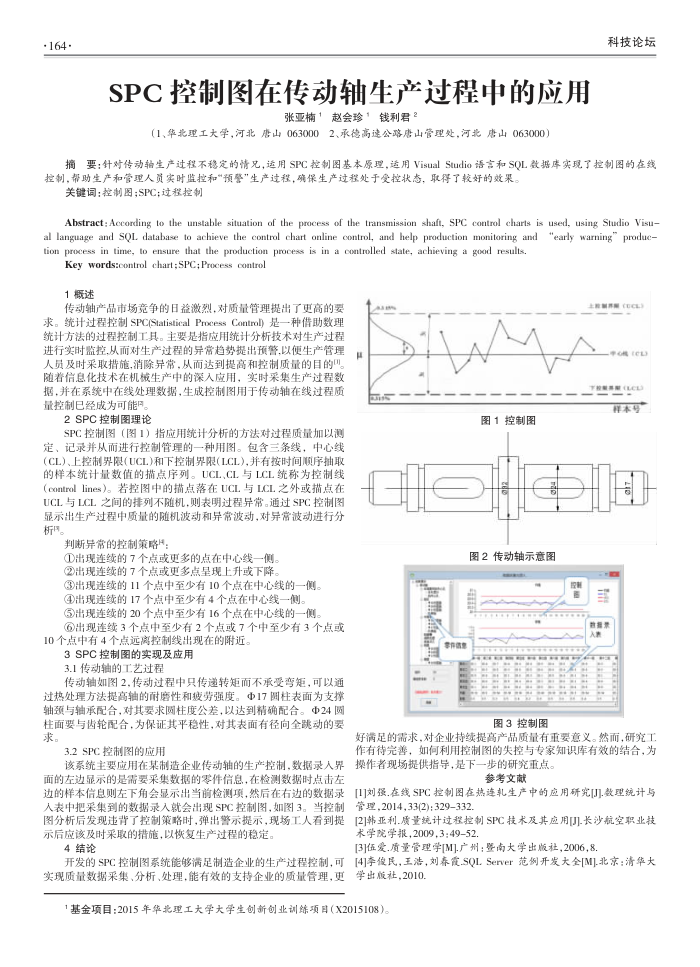

SPC控制图在传动轴生产过程中的应用
张亚楠1赵会珍1钱利君2
（1、华北理工大学，河北唐山0630002、承德高建公路唐山管理处，河北唐山063000）
科技论坛
摘要：针对传动轴生产过程不稳定的情兑，运用SPC控制图基本原理，适用VisualStudio语言和SOL数据库实现了控制图的在线控制，帮助生产和管理人员实时监控和“预警”生产过程，确保生产过程处于受控状态，取得了较好的效果。
关键词：控制图;SPC：过程控制
Abstract: According to the unstable situation of the process of the transmission shaft, SPC control charts is used, using Studio Visu-al language and SQL database to achieve the control chart online control, and help production monitoring and
"early warning"produc
tion process in time, to ensure that the production process is in a controlled state, achieving a good results.
Key words:control chart ; SPC;Process control 1概述
传动轴产品市场竞争的日益激烈，对质量管理提出了更高的要求。统计过程控制SPC(Statistical ProcessControl)是一种借助数理统计方法的过程控制工其。主要是指应用统计分析技术对生产过程进行实时监控从而对生产过程的异常趋势提出预警.以便生产管理人员及时采取措施，消除异常，从而达到提高和控制质量的目的！。随着信息化技术在机械生产中的深入应用，实时采集生产过程数据，并在系统中在线处理数据，生成控制图用于传动轴在线过程质
量控制已经成为可能。
2SPC控制图理论
SPC控制图（图1）指应用统计分析的方法对过程质量加以测定、记录并从而进行控制管理的一种用图。包含三条线，中心线(CL)、上控制界限（UCL)和下控制界限(LCL)，并有按时间顺序抽取的样本统计量数值的描点序列。UCL,CL与LCL统称为控制线(eontrol lines)。若控图中的描点落在UCL与LCL之外或描点在 UCL与LCL之间的排列不随机.则表明过程异常.通过SPC控制图显示出生产过程中质量的随机波动和异常波动，对异常波动进行分析。
判断异常的控制策略H；
①出现连续的7个点或更多的点在中心线一侧 ②出现连续的7个点或更多点呈现上升或下降。
3出现连续的11个点中至少有10个点在中心线的一侧。 4)出现连续的17个点中至少有4个点在中心线一侧。
5出现连续的20个点中至少有16个点在中心线的一侧
6出现连续3个点中至少有2个点或7个中至少有3个点或 10个点中有4个点远离控制线出现在的附近。
3SPC控制图的实现及应用 3.1传动轴的工艺过程
传动轴如图2.传动过程中只传递转矩而不承受弯矩，可以通过热处理方法提高轴的耐磨性和疲劳强度。Φ17围柱表面为支撑轴颈与轴承配合，对其要求圆柱度公差，以达到精确配合。Φ24圆柱面要与齿轮配合，为保证其平稳性，对其表面有径向全跳动的要求。
3.2SPC控制图的应用
该系统主要应用在某制造企业传动轴的生产控制，数据录人界面的左边显示的是需要采集数据的零件信息，在检测数据时点击左边的样本信息则左下角会显示出当前检测项，然后在右边的数据录人表中把采集到的数据录入就会出现SPC控制图，如图3。当控制图分析后发现违背了控制策略时，弹出警示提示，现场工人看到提示后应该及时采取的措施，以恢复生产过程的稳定。
4结论
开发的SPC控制图系统能够满足制造企业的生产过程控制，可实现质量数据采集、分析、处理，能有效的支持企业的质量管理，更
图1控制图
图2传动轴示意图
控制
数报票
科本梦
图3控制图
好满足的需求，对企业持续提高产品质量有重要意义。然而，研究工作有待完善，如何利用控制图的失控与专家知识库有效的结合，为操作者现场提供指导，是下一步的研究重点。
参考文献
[1]刘强.在线SPC控制图在热连轧生产中的应用研究[J]数理统计与管理,2014,33(2)：329332.
[2]韩亚利.质量统计过程控制SPC技术及其应用[]长沙航空职业技术学院学报，2009,3：49-52.
[3]伍爱.质量管理学[M]广州；暨南大学出版社，2006,8.
[4]李俊民，王浩，刘春霞.SQLServer范例开发大全[M]北京：清华大学出版社，2010
