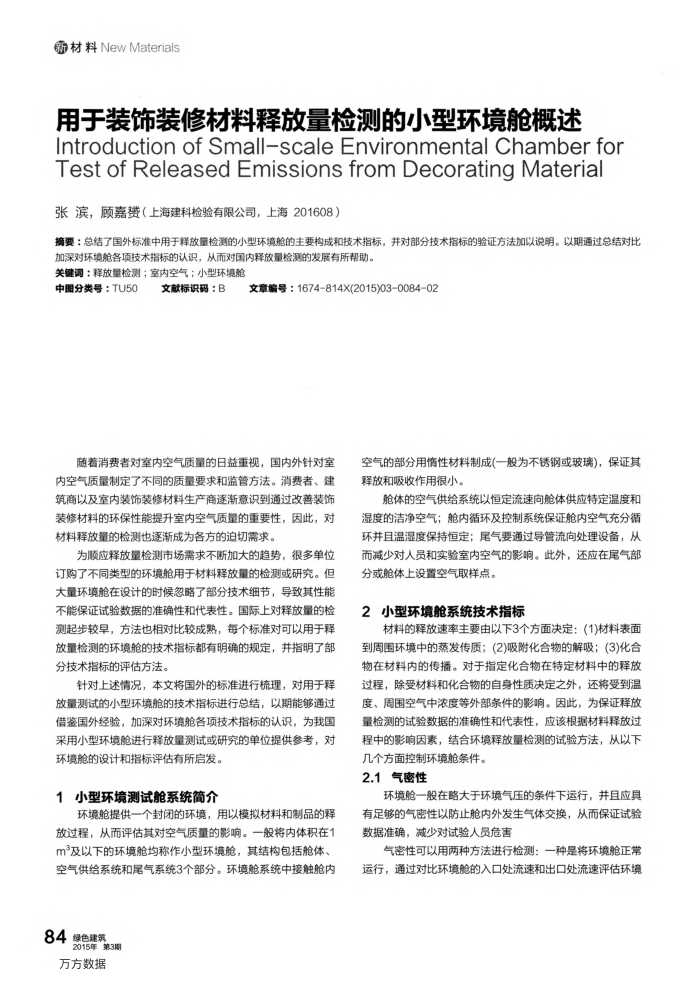

新材料NewMaterials
用于装饰装修材料释放量检测的小型环境概述
IntroductionofSmall-scaleEnvironmentalChamberfor TestofReleasedEmissionsfromDecoratingMaterial
张滨，顾嘉赞（上海建科检验有限公司，上海201608）
摘要：总结了国外标准中用于释放量检测的小型环境舱的主要构成和技术指标，并对部分技术指标的验证方法加以说明。以期通过总结对比
加深对环境舱各项技术指标的认识，从而对国内释放量检测的发展有所帮助。关键调：释放量检测；室内空气；小型环境舱
中图分类号：TU50
文献标识码：B
文章编号：1674-814X(2015)03-008402
随着消费者对室内空气质量的日益重视，国内外针对室内空气质量制定了不同的质量要求和监管方法。消费者、建筑商以及室内装饰装修材科生产商遂渐意识到通过改善装饰装修材料的环保性能提升室内空气质量的重要性，因此，对材料释放量的检测也逐渐成为各方的迫切需求。
为顺应释放量检测市场需求不断加大的趋势，很多单位订购了不同类型的环境舱用于材料释放量的检测或研究。但大量环境舱在设计的时候忽略了部分技术细节，导致其性能不能保证试验数据的准确性和代表性。国际上对释放量的检测起步较早，方法也相对比较成熟，每个标准对可以用于释放量检测的环境舱的技术指标都有明确的规定，并指明了部分技术指标的评估方法。
针对上述情况，本文将国外的标准进行梳理，对用于释放量测试的小型环境舱的技术指标进行总结，以期能够通过借鉴国外经验，加深对环境舱各项技术指标的认识，为我国采用小型环境舱进行释放量测试或研究的单位提供参考，对
环境舱的设计和指标评估有所启发。 1小型环境测试舱系统简介
环境舱提供一个封闭的环境，用以模拟材料和制品的释放过程，从而评估其对空气质量的影响。一般将内体积在1 m"及以下的环境舱均称作小型环境舱，其结构包括舱体、空气供给系统和尾气系统3个部分。环境舱系统中接触舱内
84绿色建策
2015年第3期万方数据
空气的部分用情性材料制成(一般为不锈钢或玻璃)，保证其释放和吸收作用很小。
舱体的空气供给系统以恒定流速问舱体供应特定温度和湿度的洁净空气；舱内循环及控制系统保证舱内空气充分循环并且温湿度保持恒定；尾气要通过导管流向处理设备，从而减少对人员和实验室内空气的影响。此外，还应在尾气部分或舱体上设置空气取样点。
2小型环境舱系统技术指标
材料的释放速率主要由以下3个方面决定：（1材料表面到周围环境中的蒸发传质；(2)吸附化合物的解吸；(3)化合物在材料内的传播。对于指定化合物在特定材料中的释放过程，除受材料和化合物的自身性质决定之外，还将受到温度、周围空气中浓度等外部条件的影响。因此，为保证释放量检测的试验数据的准确性和代表性，应该根据材料释放过程中的影响因素，结合环境释放量检测的试验方法，从以下
几个方面控制环境舱条件。 2.1气密性
环境舱一般在略大于环境气压的条件下运行，并且应具有足够的气密性以防止舱内外发生气体交换，从而保证试验数据准确，减少对试验人员危害
气密性可以用两种方法进行检测：一种是将环境舱正常运行，通过对比环境舱的入口处流速和出口处流速评估环境
ICS 93.080.20
CCS P 66
团
体 标 准
T/SDHTS 00014—2025
玄武岩纤维沥青混合料设计及施工技术规程
Technical code of practice for design and construction of
basalt fiber asphalt mixture
此文本仅供个人学习、研究之用，未经授权，禁止复
制、发行、汇编、翻译或网络传播等，侵权必究
2025-07-30 发布
2025-11-01 实施
山东公路学会 发布

T/SDHTS 00014—2025
目
次
前言 .................................................................................. II
1
范围 ................................................................................ 1
2
规范性引用文件 ...................................................................... 1
3
术语和定义 .......................................................................... 1
4
材料 ................................................................................ 1
4.1
玄武岩纤维 .................................................................... 1
4.2
沥青、集料、填料 ..............................................................2
5
配合比设计 .......................................................................... 2
5.1
一般规定 ......................................................................2
5.2
级配 ..........................................................................2
5.3
配合比 ........................................................................ 2
5.4
技术指标 ......................................................................3
6
施工 ................................................................................ 3
6.1
施工准备 ......................................................................3
6.2
纤维投放 ......................................................................3
6.3
拌和 ..........................................................................3
6.4
运输、摊铺、碾压 ..............................................................3
7
质量检测与验收 ...................................................................... 4
7.1
质量检测 ......................................................................4
7.2
验收 ..........................................................................4
I

T/SDHTS 00014—2025
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则
定起草。
第 1 部分：标准化文件的结构和起草规则》的规
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由山东高速建设管理集团有限公司提出。
本文件由山东公路学会归口。
本文件起草单位：山东高速建设管理集团有限公司、山东省交通科学研究院、山东高速半岛投资有
限公司、山东高速烟蓬公路有限公司、山东省交通工程监理咨询有限公司、山东路科工程检测有限公司、
山东高速交通建设集团有限公司。
本文件主要起草人：周昆、董昭、马亚、徐庆超、柳久伟、赵峰、徐书东、李娜、韦金城、石南、
李岩、张晓萌、李骏、胡东明、魏敏、王杰、黄飞衡、孙强、高慎亮、曲福伟、郝晓君、马延庆、陈兆
勇。
II

T/SDHTS 00014—2025
玄武岩纤维沥青混合料设计及施工技术规程
1
范围
本文件规定了玄武岩纤维沥青混合料材料、配合比设计、施工以及质量检测与验收的技术要求。
本文件适用于公路新建、改扩建和养护工程沥青路面的设计和施工。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 45019 道路用玄武岩纤维沥青混合料
JT/T 533—2020 沥青路面用纤维
JTG F40—2004 公路沥青路面施工技术规范
JTG F80/1
公路工程质量检验评定标准 第一册 土建工程
3 JTG/T 3350-03 排水沥青路面设计与施工技术规范
术语和定义
本文件没有需要界定的术语和定义。
4 材料
4.1 玄武岩纤维
4.1.1 玄武岩纤维应采用防潮材料密封包装，并易于存储与运输。
4.1.2 玄武岩纤维应使用束状纤维，技术要求应符合 GB/T 45019 的相关规定，并满足表 1 的规定。
表 1 玄武岩纤维技术要求
检测项目 单位 技术要求 试验方法
长度 外观 平均长度 — mm 束状、短切 6、9、12 目测 JT/T 533—2020 附录 R
偏差 % ±10
直径 平均直径 μm 16 JT/T 533—2020 附录 H
偏差 % ±10
1

T/SDHTS 00014—2025
表 1
玄武岩纤维技术要求（续）
检测项目 单位 技术要求 试验方法
断裂强度 MPa ≥2000 JT/T 533—2020 附录 S
断裂伸长率 % 2.0～3.0
断裂强度保留率 % ≥85
吸油率 倍 ≥0.5 JT/T 533—2020 附录 D
密度 g/cm 3
≥2.600 JT/T 533—2020 附录 I
含水率 % ≤0.2 JT/T 533—2020 附录 E
4.2
沥青、集料、填料
沥青、集料、填料应符合 JTG F40—2004 的规定。
5 配合比设计
5.1 一般规定
5.1.1 宜根据集料公称最大粒径等因素，参照表 2 选定玄武岩纤维的规格型号。
表 2 玄武岩纤维推荐规格型号
级配类型 粗粒式 中粒式 细粒式
玄武岩纤维规格/mm 9、12 6、9 6
5.1.2
玄武岩纤维掺量以玄武岩纤维质量占沥青混合料总质量的百分率计算,宜为 0.3%～0.5%。
5.2
级配
玄武岩纤维沥青混合料矿料级配范围应满足表 3 的规定。
表 3
玄武岩纤维沥青混合料推荐矿料级配范围
筛孔尺寸/ mm 通过相应筛孔尺寸的沥青混合料质量分数/%
BFAC-13 BFAC-16 BFAC-20 BFAC-25 BFSMA-13 BFSMA-16 BFPA-13 BFPA-16
31.5 — — — 100 — — — —
26.5 — — 100 90～100 — — — —
19 — — 90～100 75～90 — 100 — 100
16 100 90～100 78～92 65～83 100 90～100 100 90～100
13.2 90～100 76～92 62～80 57～76 90～100 65～85 90～100 60～90
9.5 68～85 60～80 50～72 45～65 50～75 45～65 40～71 40～60
4.75 38～68 34～62 26～56 24～52 25～34 25～32 10～30 10～26
2.36 24～50 20～48 16～44 16～42 17～26 17～24 9～20 9～20
1.18 15～38 13～36 12～33 12～33 14～24 14～22 7～17 7～17
0.6 10～28 9～26 8～24 8～24 12～20 12～18 6～14 6～14
0.3 7～20 7～18 5～17 5～17 10～16 10～15 5～12 5～11
0.15 5～15 5～14 4～13 4～13 9～15 9～14 4～9 4～9
0.075 4～8 4～8 3～7 3～7 8～12 8～12 3～6 3～5
2

T/SDHTS 00014—2025
5.3
配合比
5.3.1
玄武岩纤维沥青混合料配合比设计宜采用马歇尔设计方法，配合比设计流程应按照 JTG F40—
2004 附录 B 的规定执行，可根据实际情况采用旋转压实设计方法。
5.3.2
玄武岩纤维沥青混合料生产配合比最佳沥青用量与目标配合比的偏差不宜超过±0.2%。
5.4
技术指标
玄武岩纤维沥青混合料配合比设计技术要求和混合料性能要求应满足 GB/T 45019 的规定。
6 施工
6.1 施工准备
施工前应对沥青拌和机、纤维投料机、摊铺机、压路机等施工机械和设备进行调试，对机械设备的
配套情况、技术性能、传感器计量精度等进行检查、标定。
6.2
纤维投放
6.2.1
玄武岩纤维投放应按照 GB/T 45019 的规定执行。
6.2.2
玄武岩纤维应与集料同时加入拌和锅，并在集料加入结束前添加完毕。
6.3
拌和
6.3.1
玄武岩纤维沥青混合料拌和应满足 GB/T 45019 的规定。
6.3.2
拌制的玄武岩纤维沥青混合料不能立即在工程中使用时，应在储料仓中存放，储存时间不宜超
过 24 h，温度损失超过 10 ℃时应废弃。
6.3.3
玄武岩纤维沥青混合料拌和温度宜按照表 4 的范围选择。
表 4
玄武岩纤维沥青混合料拌和温度
工序 温度/℃
基质沥青 SBS 改性沥青
沥青加热温度 155～165 160～175
矿料加热温度 175～190 190～220
混合料出料温度 145～165 170～185
混合料废弃温度 ＞195 ＞195
当采用其他改性沥青时，应根据试验确定
6.4
运输、摊铺、碾压
6.4.1
不应在气温低于 10 ℃以及雨雪天、路面潮湿时施工。
3

T/SDHTS 00014—2025
6.4.2
玄武岩纤维沥青路面施工温度宜按照表 5 的范围选择。
表 5
玄武岩纤维沥青路面施工温度
工序 温度/℃
基质沥青 SBS 改性沥青
运输到现场温度 ＞145 ＞170
摊铺温度 ＞140 ＞165
碾压终了表面温度 ＞70 ＞90
当采用其他改性沥青时，应根据试验确定
6.4.3 玄武岩纤维沥青混合料的运输、摊铺、碾压等应符合 JTG F40—2004 和 JTG/T 3350-03 的规定。
7 质量检测与验收
7.1 质量检测
7.1.1 玄武岩纤维沥青混合料生产过程中，沥青、集料、填料等原材料的检测项目与频率应符合 JTG F40
—2004 及 JTG/T 3350-03 的要求；玄武岩纤维的检测项目与频率应符合表 6 的规定，技术要求应符合
表 1 的规定。
表 6
玄武岩纤维进厂质量检测项目与频率
检测项目 检测频率 试验方法
长度 平均长度 每批一次 JT/T 533—2020 附录 R
偏差 每批一次
直径 平均直径 每批一次 JT/T 533—2020 附录 H
偏差 每批一次
断裂强度 必要时 JT/T 533—2020 附录 S
断裂伸长率 必要时
断裂强度保留率 必要时
吸油率 每批一次 JT/T 533—2020 附录 D
密度 每批一次 JT/T 533—2020 附录 I
含水率 每批一次 JT/T 533—2020 附录 E
注 1：“每批”指以同一料源、同一规格、稳定连续生产的一定数量的产品。 注 2：“必要时”指参建方对玄武岩纤维质量存疑并提出检测要求时。
7.1.2
玄武岩纤维沥青混合料生产过程质量检测及施工过程检测项目应符合 JTG F40—2004 及 JTG/T
3350-03 的规定。
7.2
验收
玄武岩纤维沥青路面检验验收实测项目及要求应符合 JTG F40—2004、JTG/T 3350-03 和 JTG F80/1
的规定。
4
