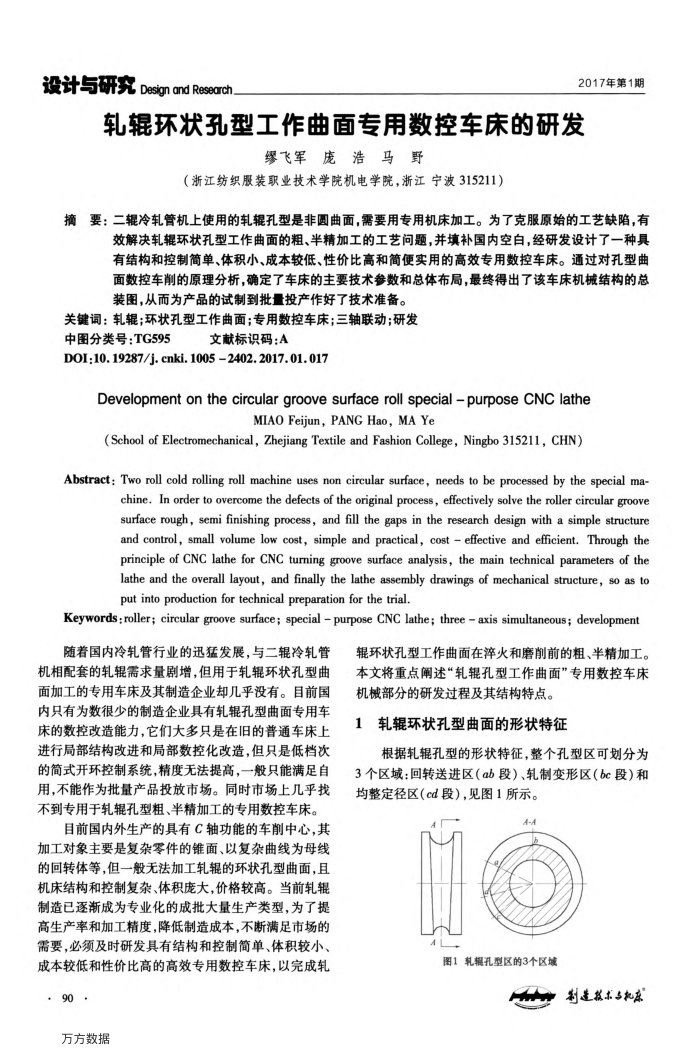

轧辊环状孔型工作曲面专用数控车床的研发
缪飞军庞浩马野
（浙江纺织服装职业技术学院机电学院浙江宁波315211）
摘要：二辊冷轧管机上使用的轧辊孔型是非圆曲面，需要用专用机床加工。为了克服原始的工艺缺陷，有
效解决轧辊环状孔型工作曲面的粗、半精加工的工艺问题，并填补国内空白，经研发设计了一种具有结构和控制简单、体积小、成本较低、性价比高和简便实用的高效专用数控车床。通过对孔型曲面数控车削的原理分析，确定了车床的主要技术参数和总体布局，最终得出了该车床机械结构的总装图，从而为产品的试制到批量投产作好了技术准备。
关键词：轧辊；环状孔型工作曲面；专用数控车床；三轴联动；研发
中图分类号：TG595
文献标识码：A
DOI:10.19287/j.cnki.10052402.2017.01.017
MIAOFeijun，PANGHao,MAYe
(School of Electromechanical, Zhejiang Textile and Fashion College, Ningbo 315211, CHN)
Abstract: Two roll cold rolling roll machine uses non circular surface, needs to be processed by the special ma-
chine. In order to overcome the defects of the original process, effectively solve the roller circular groove surface rough, semi finishing process, and fill the gaps in the research design with a simple structure and control, small volume low cost, simple and practical, cost -effective and efficient. Through the principle of CNC lathe for CNC tuming groove surface analysis, the main technical parameters of the lathe and the overall layout, and finally the lathe assembly drawings of mechanical structure, so as to put into production for technical preparation for the trial.
Keywords:roller; circular groove surface; special -purpose CNC lathe; three axis simultaneous; development
随着国内冷轧管行业的迅猛发展，与二辊冷轧管机相配套的轧辊需求量剧增，但用于轧辊环状孔型曲面加工的专用车床及其制造企业却几乎没有。目前国内只有为数很少的制造企业具有轧辊孔型曲面专用车床的数控改造能力，它们大多只是在旧的普通车床上进行局部结构改进和局部数控化改造，但只是低档次的简式开环控制系统，精度无法提高，一般只能满足自用，不能作为批量产品投放市场。同时市场上几乎找不到专用于轧辊孔型粗、半精加工的专用数控车床。
目前国内外生产的具有C轴功能的车削中心，其
加工对象主要是复杂零件的锥面、以复杂曲线为母线的回转体等，但一般无法加工轧辊的环状孔型曲面，且机床结构和控制复杂、体积庞大，价格较高。当前轧辑制造已逐渐成为专业化的成批大量生产类型，为了提高生产率和加工精度，降低制造成本，不断满足市场的需要，必须及时研发具有结构和控制简单、体积较小、成本较低和性价比高的高效专用数控车床，以完成轧
.90·
万方数据
辑环状孔型工作曲面在淬火和磨削前的粗、半精加工。本文将重点述“轧辊孔型工作曲面”专用数控车床机械部分的研发过程及其结构特点。
轧辊环状孔型曲面的形状特征 1
根据轧辊孔型的形状特征，整个孔型区可划分为 3个区域：回转送进区（ab段）、轧制变形区（bc段）和均整定径区（cd段），见图1所示。
47
A-4
图1轧辑孔型区的3个区域
