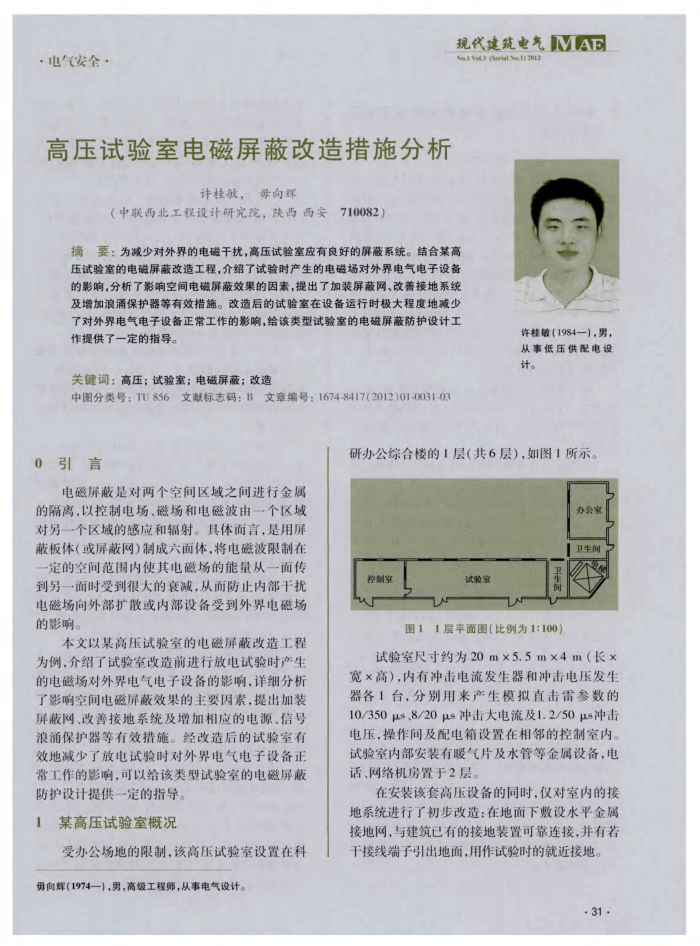

高压试验室电磁屏蔽改造措施分析
许桂敏，母向辉
（中联西北工程设计研究院，陕西西安710082）
现代建筑电气MAE Na.I Nal3 (Serial No.1) 2012
摘要：为减少对外界的电磁干扰，高压试验室应有良好的屏蔽系统。结合某高压试验室的电磁屏蔽改造工程，介绍了试验时产生的电磁场对外界电气电子设备的影响，分析了影响空间电磁屏蔽效果的因素，提出了加装屏蔽网、改善接地系统及增加浪涌保护器等有效措施。改造后的试验室在设备运行时极大程度地减少
了对外界电气电子设备正常工作的影响，给该类型试验室的电磁屏蔽防护设计工作提供了一定的指导。
关键词：高压：试验室：电磁屏蔽：改造
中图分类号：TU856文献标志码：B文章编号：1674-8417(2012)01-0031-03
0引言
电磁屏蔽是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。具体而言，是用屏蔽板体（或屏蔽网）制成六面体，将电磁波限制在一定的空间范围内使其电磁场的能量从一面传到另一面时受到很大的装减，从而防止内部于扰电磁场向外部扩散或内部设备受到外界电磁场的影响
本文以某高压试验室的电磁屏蔽改造工程
为例，介绍了试验室改造前进行放电试验时产生的电磁场对外界电气电子设备的影响，详细分析了影响空间电磁屏蔽效果的主要因素，提出加装屏蔽网、改善接地系统及增加相应的电源、信号浪通保护器等有效措施。经改造后的试验室有效地减少了放电试验时对外界电气电子设备正常工作的影响，可以给该类型试验室的电磁屏蔽防护设计提供一定的指导
某高压试验室概况
受办公场地的限制，该高压试验室设置在科母向辉（1974一），男，高级工程师，从事电气设计。
许桂敏（1984—），男，从事低压供配电设计。
研办公综合楼的1层（共6层），如图1所示。
办公室卫生间
控制室
人
试验室
图11层平面图（比例为1:100）
试验室尺寸约为20m×5.5m×4m（长x 宽×高），内有冲击电流发生器和冲击电压发生器各1台，分别用来产生模拟直击雷参数的 10/350μs.8/20μs冲击大电流及1.2/50μs冲击电压，操作间及配电箱设置在相邻的控制室内试验室内部安装有暖气片及水管等金属设备，电话、网络机房置于2层
在安装该套高压设备的同时，仅对室内的接地系统进行了初步改造：在地面下敷设水平金属接地网，与建筑已有的接地装置可靠连接，并有若干接线端子引出地面，用作试验时的就近接地。
