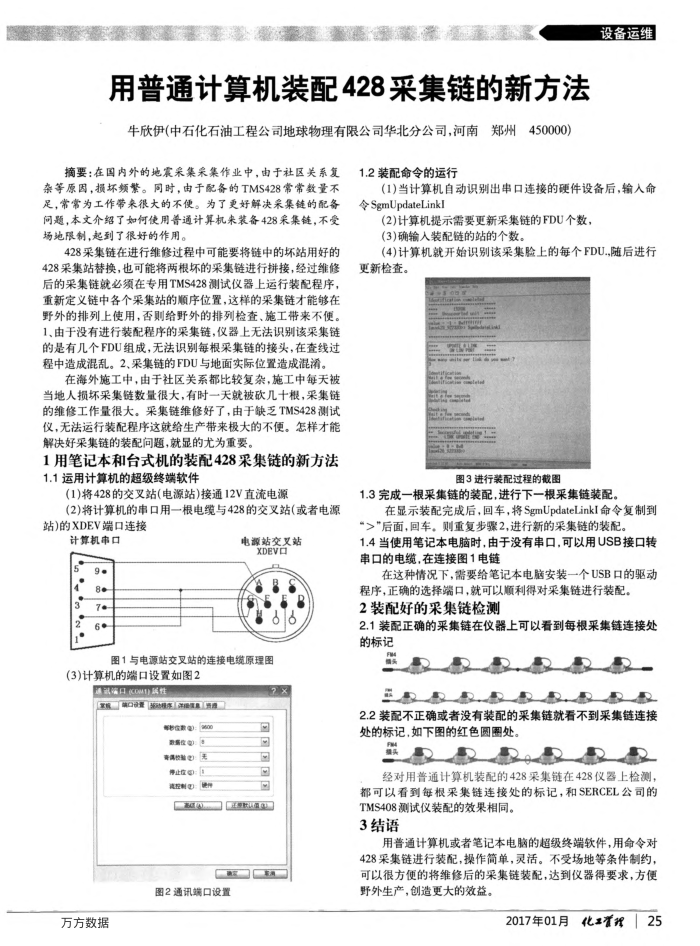

用普通计算机装配428采集链的新方法牛欣伊(中石化石油工程公司地球物理有限公司华北分公司，河南郑州450000)
摘要：在国内外的地震采集采集作业中，由于社区关系复杂等原因，损坏频繁。同时，由于配备的TMS428常常数量不足，常常为工作带来很大的不便。为了更好解决采集链的配间题，本文介绍了如何使用普通计算机来装备428采集链，不受场地限制，起到了很好的作用。
428采集链在进行维修过程中可能要将链中的坏站用好的 428采集站替换，也可能将两根坏的采集链进行拼接，经过维修后的采集链就必须在专用TMS428测试仪器上运行装配程序，重新定义链中各个采集站的顺序位置，这样的采集链才能够在野外的排列上使用，否则给野外的排列检查、施工带来不便。 1、由于没有进行装配程序的采集链，仪器上无法识别该采集链的是有几个FDU组成，无法识别每根采集链的接头，在查线过程中造成混乱。2、采集链的FDU与地面实际位置造成混淆。
在海外施工中，由于社区关系都比较复杂，施工中每天被当地人损坏采集链数量很大，有时一天就被砍几十根，采集链的维修工作量很大。采集链维修好了，由于缺乏TMS428测试仪，无法运行装配程序这就给生产带来极大的不便。怎样才能解决好采集链的装配问题，就显的尤为重要。
1用笔记本和台式机的装配428采集链的新方法 1.1运用计算机的超级终端软件
(1)将428的交叉站(电源站)接通12V直流电源
(2)将计算机的串口用一根电缆与428的交叉站(或者电源站)的XDEV端口连接
计算机审口
9. 8
3
7. 6
电源站交叉站
XDEV
图1与电源站交叉站的连接电缆原理图
(3)计算机的端口设置如图2
通武演口（COM1）送性
三航第口设置楼庆送调
数位@ 音得控验?医净业量[6
图2通讯端口设置
万方数据
2x
国国国区
1.2装配命令的运行
设备运维
(1)当计算机自动识别出串口连接的硬件设备后，输入命令 SgmUpdateLinkI
(2)计算机提示需要更新采集链的FDU个数，(3)确输入装配链的站的个数。
(4)计算机就开始识别该采集验上的每个FDU.,随后进行更新检查。
图3进行装配过程的截图
1.3完成一根采集链的装配，进行下一根采集链装配。
在显示装配完成后，回车，将SgmUpdateLinkI命令复制到“>“后面，回车。则重复步骤2，进行新的采集链的装配。
1.4当使用笔记本电脑时.由于没有串口.可以用USB接口转串口的电缆，在连接图1电链
在这种情况下，需要给笔记本电脑安装一个USB口的驱动
程序，正确的选择端口，就可以顺利得对采集链进行装配。 2装配好的采集链检测
2.1装配正确的采集链在仪器上可以看到每根采集链连接处的标记
2.2装配不正确或者没有装配的采集链就看不到采集链连接处的标记，如下图的红色圆圈处。
EDDDDDR 经对用普通计算机装配的428采集链在428仪器上检测，都可以看到每根采集链连接处的标记，和SERCEL公司的
TMS408测试仪装配的效果相同。 3结语
用普通计算机或者笔记本电脑的超级终端软件，用命令对 428采集链进行装配，操作简单，灵活。不受场地等条件制约，可以很方便的将维修后的采集链装配，达到仪器得要求，方便野外生产，创造更大的效益。
