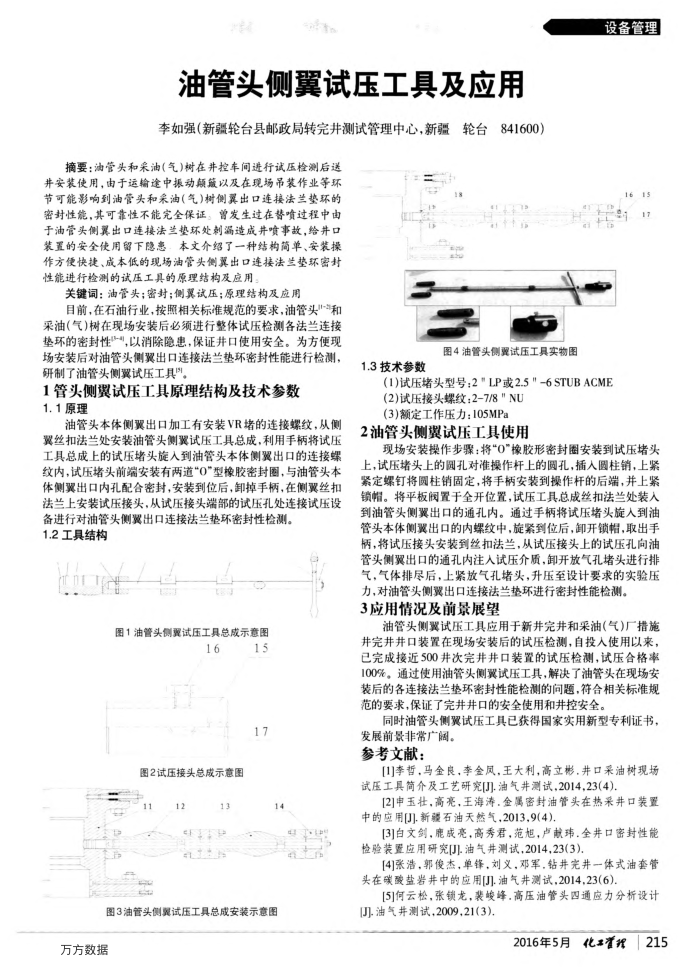

油管头侧翼试压工具及应用李如强（新疆轮台县邮政局转完井测试管理中心，新疆
轮台841600）
摘要：油管头和采油(气)树在井控车间进行试压检测后送并安装使用，由于运输途中振动颠藏以及在现场吊装作业等环节可能影响到油管头和采油(气)树侧翼出口连接法兰垫环的密对性能，其可靠性不能完全保证。曾发生过在替喷过程中由于油管头侧翼出口连接法兰垫环处刺漏造成井喷事故，给井口装置的安全使用留下隐惠，本文介绍了一种结构简单、安装操作方便快捷、成本低的现场油管头侧翼出口连接法兰垫环密封性能进行检测的试压工具的原理结构及应用
关键词：油管头；密封；侧翼试压；原理结构及应用
目前，在石油行业，按照相关标准规范的要求，油管头"-"和采油（气)树在现场安装后必须进行整体试压检测各法兰连接
垫环的密封性"-4，以消除隐患，保证并口使用安全。为方便现场安装后对油管头侧翼出口连接法兰垫环密封性能进行检测，研制了油管头侧翼试压工具
1管头侧翼试压工具原理结构及技术参数 1.1原理
油管头本体侧翼出口加工有安装VR堵的连接螺纹，从侧翼丝扣法兰处安装油管头侧翼试压工具总成，利用手柄将试压工具总成上的试压堵头旋人到油管头本体侧翼出口的连接螺纹内，试压堵头前端安装有两道“0"型橡胶密封圈，与油管头本体侧翼出口内孔配合密封，安装到位后，卸掉手柄，在侧翼丝扣法兰上安装试压接头，从试压接头端部的试压孔处连接试压设
备进行对油管头侧翼出口连接法兰垫环密封性检测。 1.2工具结构
图1油管头侧翼试压工具总成示意图
16
图2试压接头总成示意图
12
13
15 17
图3油管头侧翼试压工具总成安装示意图
万方数据
1.3技术参数
图4油管头侧翼试压工具实物图
设备管理
(1)试压堵头型号：2"LP或2.5-6STUBACME
(2)试压接头螺纹：2-7/8"NU(3)额定工作压力：105MPa
2油管头侧翼试压工具使用
现场安装操作步骤；将“0"橡胶形密封圈安装到试压堵头上，试压堵头上的圆孔对准操作杆上的圆孔，插人圆柱销，上紧紧定螺钉将圆柱销固定，将手柄安装到操作杆的后端，并上紧锁帽。将平板阀置于全开位置，试压工具总成丝扣法兰处装入到油管头侧翼出口的通孔内。通过手柄将试压堵头旋人到油管头本体侧翼出口的内螺纹中，旋紧到位后，卸开锁帽，取出手柄，将试压接头安装到丝扣法兰，从试压接头上的试压孔向油管头侧翼出口的通孔内注人试压介质，卸开放气孔堵头进行排气，气体排尽后，上紧放气孔堵头，升压至设计要求的实验压
力，对油管头侧翼出口连接法兰垫环进行密封性能检测。 3应用情况及前景展望
油管头侧翼试压工具应用于新井完井和采油(气)厂措施井完井井口装置在现场安装后的试压检测，自投人使用以来，已完成接近500井次完井井口装置的试压检测，试压合格率 100%。通过使用油管头侧翼试压工具，解决了油管头在现场安装后的各连接法兰垫环密封性能检测的间题，符合相关标准规范的要求，保证了完井井口的安全使用和井控安全。
同时油管头侧翼试压工具已获得国家实用新型专利证书，
发展前景非常广阔。参考文献：
[1]李哲，马金良，李金风王大利，高立彬.井口采油树现场试压工具简介及工艺研究[J]油气井测试，2014,23(4)
[2]申玉壮，高亮，王海涛.金属密封油管头在热采井口装置中的应用[].新疆石油天然气，2013,9(4)
[3]白文剑，鹿成亮，高秀君，范旭，卢嵌玮.全井口密封性能检验装置应用研究[J]油气井测试,2014,23(3),
[4]张浩，郭俊杰，单锋，刘义，邓军.钻井完并一体式油套管头在碳酸盐岩井中的应用[J].油气井测试,2014,23(6)
[5]何云松，张锁龙，装峻峰.高压油管头四通应力分析设计[J]油气井测试，2009,21(3)
