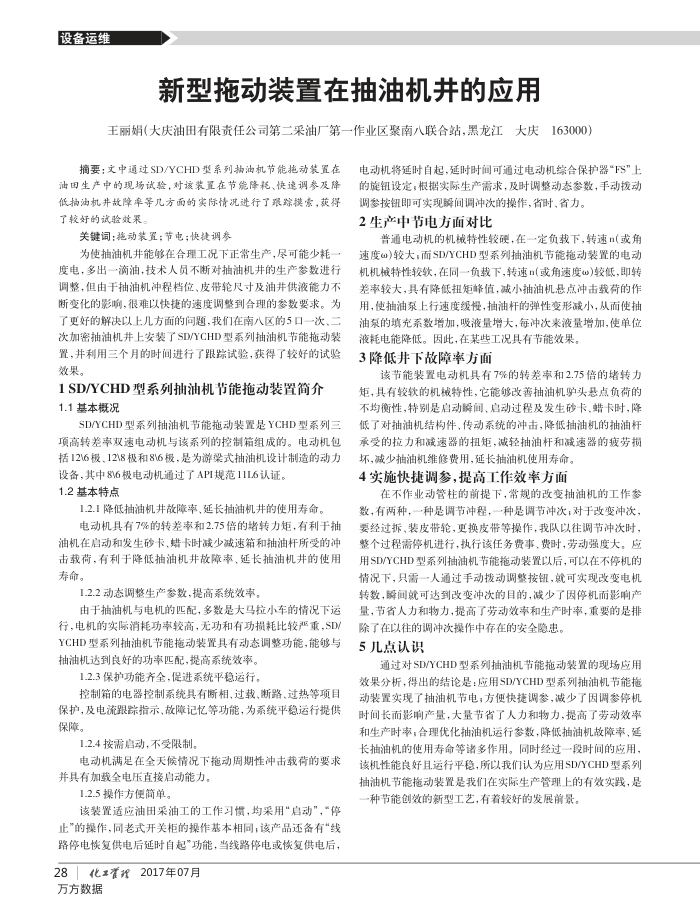

新型拖动装置在抽油机井的应用
163000）
王丽娟（大庆油由有限责任公司第二采油广第一作业区聚南八联合站，黑龙江大庆
摘要：文中通过SD/YCHD型系列抽油机节能拖动装置在油田生产中的现场试验，对该装置在节能降耗、快建调参及降低抽油机井故障率等几方面的实际情况进行了跟踪模索，获得了较好的试验效果。
关键词：拖动装置；节电；快捷调参
为使抽油机井能够在合理工况下正常生产，尽可能少耗一度电，多出一滴油，技术人员不断对抽油机井的生产参数进行调整，但由于抽油机冲程档位、皮带轮尺寸及油并供液能力不断变化的影响，很难以快捷的速度调整到合理的参数要求。为了更好的解决以上几方面的问题，我们在南八区的5口一次、二次加密抽油机并上安装了SD/YCHD型系列抽油机节能拖动装置，并利用三个月的时间进行了跟踪试验，获得了较好的试验效果。
1SD/YCHD型系列抽油机节能拖动装置简介 1.1基本概况
SD/YCHD型系列抽油机节能拖动装置是YCHD型系列三项高转差率双速电动机与该系列的控制箱组成的。电动机包括12)6极、12/8极和8(6极，是为游架式抽油机设计制造的动力
设备，其中86极电动机通过了API规范11L6认证。 1.2基本特点
1.2.1降低抽油机并故障率，延长抽油机并的使用寿命。
电动机具有7%的转差率和2.75倍的堵转力矩，有利于抽油机在启动和发生砂卡、蜡卡时减少减速箱和抽油杆所受的冲击载荷，有利于降低抽油机井故障率、延长抽油机井的使用寿命。
1.2.2动态调整生产参数，提高系统效率，
由于抽油机与电机的匹配，多数是大马拉小车的情况下运行，电机的实际消耗功率较高，无功和有功损耗比较严重，SD/ YCHD型系列抽油机节能拖动装置具有动态调整功能，能够与抽油机达到良好的功率匹配，提高系统效率。
1.2.3保护功能齐全，促进系统平稳运行。
控制箱的电器控制系统具有断相、过载、断路、过热等项目保护，及电流跟踪指示，故障记忆等功能，为系统平稳运行提供保障。
1.2.4按需启动，不受限制
电动机满足在全天候情况下拖动周期性冲击载荷的要求并具有加载全电压直接启动能力。
1.2.5操作方便简单。
该装置适应油田采油工的工作习慎，均采用“启动”，“停止“的操作，同老式开关柜的操作基本相同；该产品还备有“线路停电恢复供电后延时自起"功能，当线路停电或恢复供电后，
28化理2017年07月万方数据
电动机将延时自起，延时时间可通过电动机综合保护器“FS"上的旋钮设定；根据实际生产需求，及时调整动态参数，手动拨动
调参按钮即可实现瞬间调冲次的操作，省时、省力。 2生产中节电方面对比
普通电动机的机械特性较硬，在一定负载下，转速n(或角速度α)较大；面而SD/YCHD型系列抽油机节能拖动装置的电动机机械特性较软，在同一负载下，转速n（或角速度w)较低，即转差率较大，具有降低扭矩峰值，减小抽油机悬点冲击载荷的作用，使抽油泵上行速度缓慢，抽油杆的弹性变形减小，从而使抽油泵的填充系数增加，吸液量增大，每冲次来液量增加，使单位
液耗电能降低。因此，在某些工况具有节能效果。 3降低井下故障率方面
该节能装置电动机具有7%的转差率和2.75倍的堵转力矩，具有较软的机械特性，它能够改善抽油机驴头悬点负荷的不均衡性，特别是启动瞬闻、启动过程及发生砂卡、蜡卡时，降低了对抽油机结构件、传动系统的冲击，降低抽油机的抽油杆承受的拉力和减速器的扭矩，减轻抽油杆和减速器的疲劳损
坏，减少抽油机维修费用，延长抽油机使用寿命。 4实施快捷调参，提高工作效率方面
在不作业动管柱的前提下，常规的改变抽油机的工作参数，有两种，一种是调节冲程，一种是调节冲次，对于改变冲次，要经过拆、装皮带轮，更换皮带等操作，我队以往调节冲次时，整个过程需停机进行，执行该任务费事、费时，劳动强度大。应用SD/YCHD型系列抽油机节能拖动装置以后，可以在不停机的情况下，只需一人通过手动拨动调整按钮，就可实现改变电机转数，瞬闻就可达到改变冲次的目的，减少了因停机而影响产量，节省人力和物力，提高了劳动效率和生产时率，重要的是排
除了在以往的调冲次操作中存在的安全隐患。 5儿点认识
通过对SD/YCHD型系列抽油机节能拖动装置的现场应用效果分析，得出的结论是：应用SD/YCHD型系列抽油机节能拖动装置实现了抽油机节电，方便快捷调参，减少了固调参停机时间长而影响产量，大量节省了人力和物力，提高了劳动效率和生产时率，合理优化抽油机运行参数，降低抽油机故障率，延长抽油机的使用寿命等诸多作用。同时经过一段时间的应用，该机性能良好且运行平稳，所以我们认为应用SD/YCHD型系列抽油机节能拖动装置是我们在实际生产管理上的有效实践，是-种节能创效的新型工艺，有着较好的发展前景。
