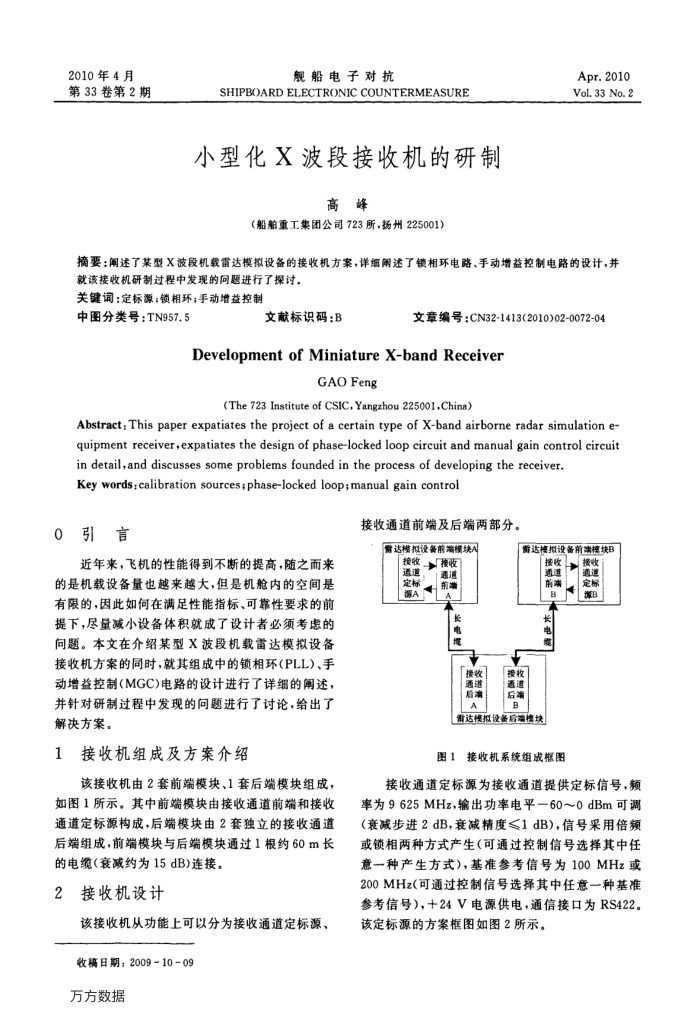

2010年4月
第33卷第2期
舰船电子对抗
SHIPBOARD ELECTRONIC COUNTERMEASURE
小型化X波段接收机的研制
高峰
（船舶重工集团公司723所，扬州225001）
Apr.2010 Vol. 33 No.2
摘要：阐述了某型X波段机载雷达模拟设备的接收机方案，详细闹述了锁相环电路、手动增益控制电路的设计，并
就该接收机研制过程中发现的问题进行了探讨。关键词：定标源：锁相环；手动增益控制
中图分类号：TN957.5
文献标识码：B
文章编号：CN32-1413(2010)02-0072-04
Development of Miniature X-band Receiver
GAO Feng
(The 723 Institute of CSIC,Yangzhou 225001,China)
Abstract: This paper expatiates the project of a certain type of X-band airborne radar simulation e quipment receiver,expatiates the design of phase-locked loop circuit and manual gain control circuit
in detail,and discusses some problems founded in the process of developing the receiver. Key words:calibration sources:phase-locked loop;manual gain control
0引言
近年来，飞机的性能得到不断的提高，随之而来的是机载设备量也越来越大，但是机舱内的空间是有限的，因此如何在满足性能指标、可靠性要求的前提下，尽量减小设备体积就成了设计者必须考虑的间题。本文在介绍某型X波段机载雷达模拟设备接收机方案的同时，就其组成中的锁相环（PLL)、手动增益控制（MGC)电路的设计进行了详细的阐述，并针对研制过程中发现的问题进行了讨论，给出了解决方案。
接收机组成及方案介绍 1
该接收机由2套前端模块、1套后端模块组成，如图1所示。其中前端模块由接收通道前端和接收通道定标源构成，后端模块由2套独立的接收通道后端组成，前端模块与后端模块通过1根约60m长
的电缆(衰减约为15dB)连接。 2接收机设计
该接收机从功能上可以分为接收通道定标源、
收稿日期：2009-10-09 万方数据
接收通道前端及后端两部分。
雷达模拟设备前端模块A 接收接收遇道，
通通 A新满定标
联电缆接妆通道后漏 A
雷达植拟设备前端檀块B
接收
接收
道前端 B 本长电缆
+ 接妆通道后演 B
雷达模拟设备启端模块
图1接收机系统组成框图
通道定标 WB
接收通道定标源为接收通道提供定标信号，频率为9625MHz，输出功率电平一60～0dBm可调（衰减步进2dB，衰减精度≤1dB)，信号采用倍频或锁相两种方式产生（可通过控制信号选择其中任意一种产生方式)，基准参考信号为100MHz或 200MHz(可通过控制信号选择其中任意一种基准参考信号），十24V电源供电，通信接口为RS422。该定标源的方案框图如图2所示。
