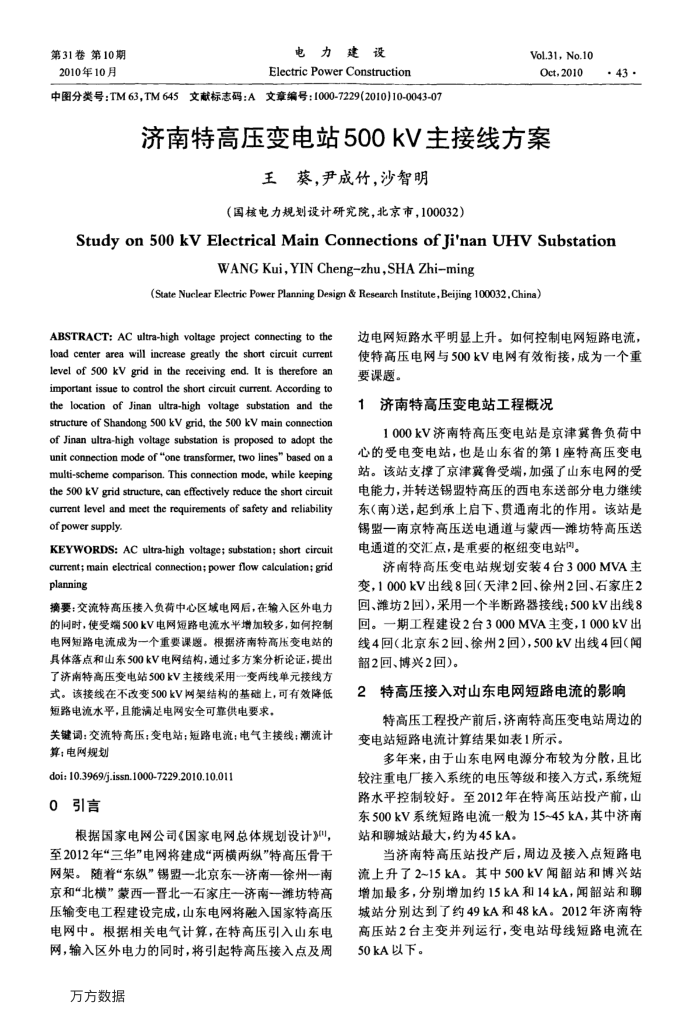

第31卷第10期 2010年10月
电力建设
Electric Power Construction
5文献标志码：A文章编号：1000-7229(2010)10-0043-07
中图分类号：TM63，TM645
Vol.31, No.10 Oct,2010
济南特高压变电站500kV主接线方案
王葵，尹成竹，沙智明
（国核电力规划设计研究院，北京市，100032）
· 43 ·
Studyon5o0kVElectricalMainConnectionsofJi'nanUHVSubstation
WANG Kui, YIN Chengzhu,SHA Zhiming
(State Nuclear Electric Power Planning Design & Research Institute, Beijing 100032, China)
ABSTRACT: AC ultra-high voltage project connecting to the load center area will increase greatly the short circuit current level of 500 kV grid in the receiving end. It is therefore an important issue to control the short circuit current. According to the location of Jinan ultra-high voltage substation and the structure of Shandong 500 kV grid, the 500 kV main connection of Jinan ultra-high voltage substation is proposed to adopt the unit connection mode ofone transformer, two lines" based on a multi-scheme comparison. This connection mode, while keeping the 500 kV grid structure, can effectively reduce the short circuit current level and meet the requirements of safety and reliability ofpowersupply
KEYWORDS: AC ultra-high voltage; substation; short circuit current; main electrical connection; power flow calculation; grid planning
确要：交流特高压接入负荷中心区域电网后，在输入区外电力的同时，使受端500kV电网短路电流水平增加较多，如何控制电网短路电流成为一个重要课题。根据济南特高压变电站的具体落点和山东500kV电网结构，通过多方案分析论证，提出了济南特高压变电站500kV主接线采用-变两线单元接线方式。该接线在不改变500kV网架结构的基础上，可有效降低短路电流水平，且能满足电网安全可靠供电要求，
关键调：交流特高压：变电站；短路电流；电气主接线：潮流计算；电网规划
doi: 10.3969/j.issn.1000-7229.2010.10.011 0引言
根据国家电网公司《国家电网总体规划设计》，至2012年“三华”电网将建成“两横两纵”特高压骨干网架。随着“东纵”锡盟一北京东一济南一徐州一南京和“北横”蒙西晋北石家庄一济南—潍坊特高压输变电工程建设完成，山东电网将融入国家特高压电网中。根据相关电气计算，在特高压引入山东电网，输入区外电力的同时，将引起特高压接入点及周
万方数据
边电网短路水平明显上升。如何控制电网短路电流，使特高压电网与500kV电网有效衔接，成为一个重要课题。
济南特高压变电站工程概况
1000kV济南特高压变电站是京津冀鲁负荷中心的受电变电站，也是山东省的第1座特高压变电站。该站支撑了京津冀鲁受端，加强了山东电网的受电能力，并转送锡盟特高压的西电东送部分电力继续东（南)送，起到承上启下、贯通南北的作用。该站是锡盟一南京特高压送电通道与蒙西一潍坊特高压送电通道的交汇点，是重要的枢纽变电站。
济南特高压变电站规划安装4台3000MVA主变，1000kV出线8回（天津2回、徐州2回、石家庄2 回、潍坊2回)，采用一个半断路器接线：500kV出线8 回。一期工程建设2台3000MVA主变，1000kV出线4回（北京东2回、徐州2回），500kV出线4回（闻韶2回、博兴2回)。
2特高压接入对山东电网短路电流的影响
特高压工程投产前后，济南特高压变电站周边的变电站短路电流计算结果如表1所示。
多年来，由于山东电网电源分布较为分散，且比较注重电厂接入系统的电压等级和接入方式，系统短路水平控制较好。至2012年在特高压站投产前，山东500kV系统短路电流一般为15~45kA，其中济南站和聊城站最大，约为45kA。
当济南特高压站投产后，周边及接入点短路电流上升了2~15kA。其中500kV闻韶站和博兴站增加最多，分别增加约15kA和14kA，闻韶站和聊城站分别达到了约49kA和48kA。2012年济南特高压站2台主变并列运行，变电站母线短路电流在 50kA以下。
