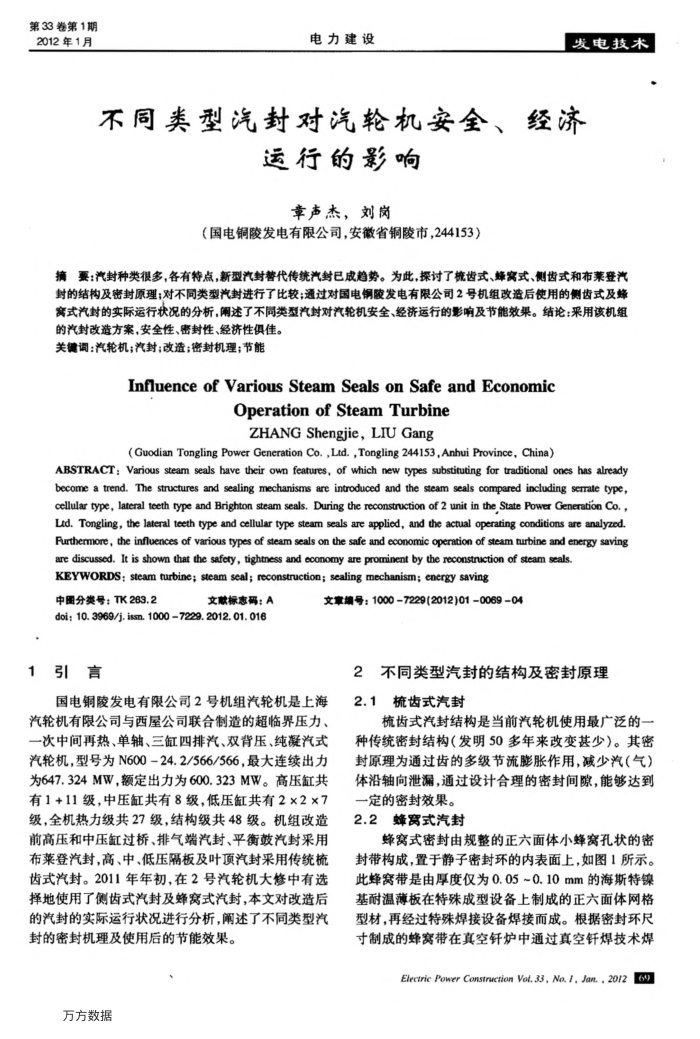

第33卷第1期 2012年1月
电力建设
发电技术
不同类型汽封对汽轮机安全、经济
运行的影响
章声杰，刘岗
（国电铜陵发电有限公司，安微省铜陵市，244153）
摘要：汽封种类很多，各有特点，新型汽封替代传统汽封已成趋势。为此，探讨了梳齿式、蜂窝式、侧齿式和布莱登汽封的结构及密封原理；对不同类型汽封进行了比较；通过对国电钢胶发电有限公司2号机组改造后使用的侧齿式及蜂式汽封的实际运行状况的分析，阐述了不同类型汽封对汽轮机安全、经济运行的影响及节能效果。结论：采用该机组
的汽封改造方案，安全性、密封性、经济性俱佳。关捷调：汽轮机；汽封：改造；密封机理：节能
InfluenceofVariousSteamSealsonSafeandEconomic
OperationofSteamTurbine ZHANG Shengjie,LIU Gang
(Guodian Tongling Power Generation Co. ,Ltd. ,Tongling 244153,Anhui Province, China)
ABSTRACT; Various steam seals have their own features, of which new types substituting for traditional ones has already become a trend. The structures and sealing mechanisms are introduced and the steam seals compared including serrate type, cellular type, lateral teth type and Brighton steam seals, During the reconstruction of 2 unit in the State Power Generation Co., Ltd. Tongling, the lateral teeth type and cellular type stearm seals are applied, and the actual operating conditions are analyzed. Furthermore, the influences of various types of steam seals on the safe and economic operation of steam turbine and energy saving
are discussed. It is shown that the safety, tightness and economy are prominent by the reconstruction of steam seals. KEYWORDS: steam turbine; steam seal; reconstruction; sealing mechanism; encrgy saving
中围分类号：TK263.2
文欺标惠码：A
doi; 10. 3969/j. issn. 1000 7229. 2012. 01., 016 1引言
文章编号：10007229(2012)010069-04
2
国电铜陵发电有限公司2号机组汽轮机是上海汽轮机有限公司与西屋公司联合制造的超临界压力、一次中间再热、单轴、三缸四排汽、双背压、纯凝汽式汽轮机，型号为N600-24.2/566/566，最大连续出力为647.324MW，额定出力为600.323MW。高压缸共有1+11级，中压缸共有8级，低压缸共有2×2×7 级，全机热力级共27级，结构级共48级。机组改造前高压和中压缸过桥、排气端汽封、平衡鼓汽封采用布莱登汽封，高、中、低压隔板及叶顶汽封采用传统梳齿式汽封。2011年年初，在2号汽轮机大修中有选择地使用了侧齿式汽封及蜂窝式汽封，本文对改造后的汽封的实际运行状况进行分析，阐述了不同类型汽封的密封机理及使用后的节能效果。
万方数据
不同类型汽封的结构及密封原理
2.1
梳齿式汽封
梳齿式汽封结构是当前汽轮机使用最广泛的一种传统密封结构（发明50多年来改变甚少）。其密封原理为通过齿的多级节流膨胀作用，减少汽（气）体沿轴向泄漏，通过设计合理的密封间隙，能够达到
一定的密封效果。 2.2蜂窝式汽封
蜂窝式密封由规整的正六面体小蜂窝孔状的密封带构成，置于静子密封环的内表面上，如图1所示。此蜂窝带是由厚度仅为0.05~0.10mm的海斯特镍基耐温薄板在特殊成型设备上制成的正六面体网格型材，再经过特殊焊接设备焊接而成。根据密封环尺寸制成的蜂窝带在真空钎炉中通过真空钎焊技术焊
Electrie Power Coustnction Vol.33, No. 1, Jan. , 2012 69
