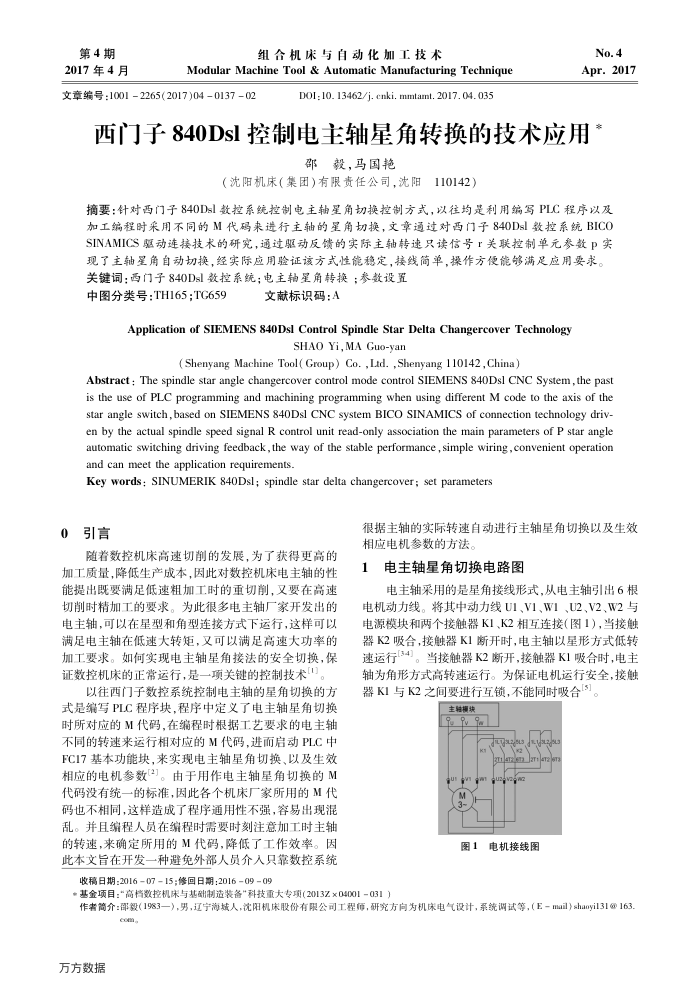

第4期 2017年4月
组合机床与自动化加工技术
Modular Machine Tool & Automatic Manufacturing Technique
文章编号：10012265(2017)04013702
DOI: 10. 13462/j. cenki. mmtamt. 2017. 04. 035
No.4 Apr.2017
西门子840Dsl控制电主轴星角转换的技术应用
邵毅，马国艳
（沈阳机床（集团）有限责任公司，沈阳110142）
摘要：针对西门子840Dsl数控系统控制电主轴星角切换控制方式，以往均是利用编写PLC程序以及加工编程时采用不同的M代码来进行主轴的星角切换，文章通过对西门子840Dsl数控系统BICO SINAMICS驱动连接技术的研究，通过驱动反馈的实际主轴转速只读信号r关联控制单元参数P实现了主轴星角自动切换，经实际应用验证该方式性能稳定，接线简单，操作方便能够满足应用要求。关键词：西门子840Dsl数控系统；电主轴星角转换：参数设置
中图分类号：TH165：TG659
文献标识码：A
Application of SIEMENS 840Dsl Control Spindle Star Delta Changercover Technology
SHAO Yi,MA Guo-yan
(Shenyang Machine Tool( Group) Co. ,Lid. ,Shenyang 110142 ,China)
Abstract : The spindle star angle changercover control mode control SIEMENS 840Dsl CNC System, the past is the use of PLC programming and machining programming when using different M code to the axis of the star angle switch, based on SIEMENS 84ODsl CNC system BICO SINAMICS of connection technology driv-en by the actual spindle speed signal R control unit read-only association the main parameters of P star angle automatic switching driving feedback, the way of the stable performance, simple wiring, convenient operation and can meet the application requirements.
Key words: SINUMERIK 84ODsl; spindle star delta changercover; set parameters
0引言
随者数控机床高速切削的发展，为了获得更高的加工质量，降低生产成本，因此对数控机床电主轴的性能提出既要满足低速粗加工时的重切削，又要在高速切削时精加工的要求。为此很多电主轴厂家开发出的电主轴，可以在星型和角型连接方式下运行，这样可以满足电主轴在低速大转矩，又可以满足高速大功率的加工要求。如何实现电主轴星角接法的安全切换，保证数控机床的正常运行，是一项关键的控制技术"
以往西门子数控系统控制电主轴的星角切换的方式是编写PLC程序块，程序中定义了电主轴星角切换时所对应的M代码，在缩程时根据工艺要求的电主轴不同的转速来运行相对应的M代码，进而启动PLC中 FC17基本功能块，来实现电主轴星角切换、以及生效相应的电机参数)。由于用作电主轴星角切换的M 代码没有统一的标准，因此各个机床厂家所用的M代码也不相同，这样造成了程序通用性不强，容易出现混乱。并且编程人员在编程时需要时刻注意加工时主轴的转速，来确定所用的M代码，降低了工作效率。因此本文旨在开发一种避免外部人员介入只靠数控系统
收稿日期：20160715；修回日期：20160909
很据主轴的实际转速自动进行主轴星角切换以及生效相应电机参数的方法。
电主轴星角切换电路图
电主轴采用的是星角接线形式，从电主轴引出6根电机动力线。将其中动力线U1、V1、W1、U2、V2、W2与电源模块和两个接触器K1、K2相互连接（图1），当接触器K2吸合，接触器K1断开时，电主轴以星形方式低转速运行[34。当接触器K2断开，接触器K1吸合时，电主轴为角形方式高转速运行。为保证电机运行安全，接触器K1与K2之间要进行互锁，不能同时吸合13]。
主轴损块 PV
图1电机接线图
*基金项目："高档数控机床与基础制造装备"科技重大专项(2013Z×04001-031）
作者简介：邵毅（1983一），男，辽宁海域人，沈阳机床股份有限公司工程师，研究方向为机床电气设计，系统调试等，（E-mail）shanyi131@163
com
