54
沙江冶金

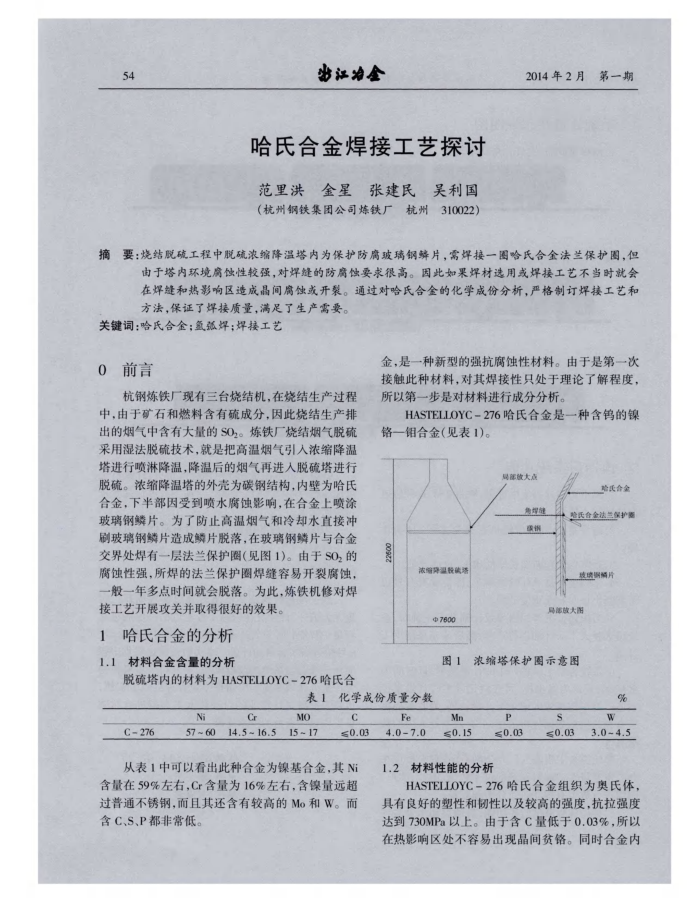

哈氏合金焊接工艺探讨范里洪金星张建民吴利国（杭州钢铁集团公司炼铁厂杭州310022）
2014年2月第一期
摘要：烧结脱硫工程中脱硫浓缩降温塔内为保护防腐玻璃钢辨片，需焊接一图哈氏合金法兰保护图，但
由于塔内环境扇蚀性较强，对焊缝的防扇蚀要求很高。固此如果焊材选用或焊接工艺不当时就会在焊缝和热影响区造成晶间扁蚀或开裂。通过对哈氏合金的化学成份分析，严格制订焊接工艺和方法，保证了焊接质量，满足了生产需要。
关键词：哈氏合金：氢弧焊：焊接工艺
0前言
杭钢炼铁厂现有三台烧结机，在烧结生产过程中，由于矿石和燃料含有硫成分，因此烧结生产排出的烟气中含有大量的SO2。炼铁厂烧结烟气脱硫采用湿法脱硫技术，就是把高温烟气引人浓缩降温塔进行喷淋降温，降温后的烟气再进人脱硫塔进行脱硫。浓缩降温塔的外壳为碳钢结构，内壁为哈氏合金，下半部因受到喷水腐蚀影响，在合金上喷涂玻璃钢鳞片。为了防止高温烟气和冷却水直接冲刷玻璃钢鳞片造成鳎片脱落，在玻璃钢鳞片与合金交界处焊有一层法兰保护圈（见图1)。由于S0,的腐蚀性强，所焊的法兰保护圈焊缝容易开裂腐蚀一般一年多点时间就会脱落。为此，炼铁机修对焊接工艺开展攻关并取得很好的效果
1哈合金的分析 1.1材料合金含量的分析
脱硫塔内的材料为HASTELLOYC-276哈氏合
金，是一种新型的强抗腐蚀性材料。由于是第一次接触此种材料，对其焊接性只处于理论了解程度，所以第一步是对材料进行成分分析。
HASTELLOYC-276哈氏合金是一种含钨的镍铬一钼合金（见表1）。
同菲放大点
哈民合会
急线键原钢
8
浓编导温股读漆中7600
验氏合全达兰保护基蓝波解缩片
易部放大图
图1浓缩塔保护图示意图
表1化学成份质量分数
Ni
C-276
Cr
57~6014.5~16.5
MO 15 ~17
c ≤0.03
从表1中可以看出此种合金为镍基合金，其Ni 含量在59%左右，Cr含量为16%左右，含镍量远超过普通不锈钢，而且其还含有较高的Mo和W。而含C、S、P都非常低。
Fe 4.0-7.0
Mn 50.15
p 0.03
1.2材料性能的分析
S 0.03
W
%
3.04.5
HASTELLOYC-276哈氏合金组织为奥氏体，
具有良好的型性和韧性以及较高的强度，抗拉强度达到730MPa以上。由于含C量低于0.03%，所以在热影响区处不容易出现晶间贫铬。同时合金内
