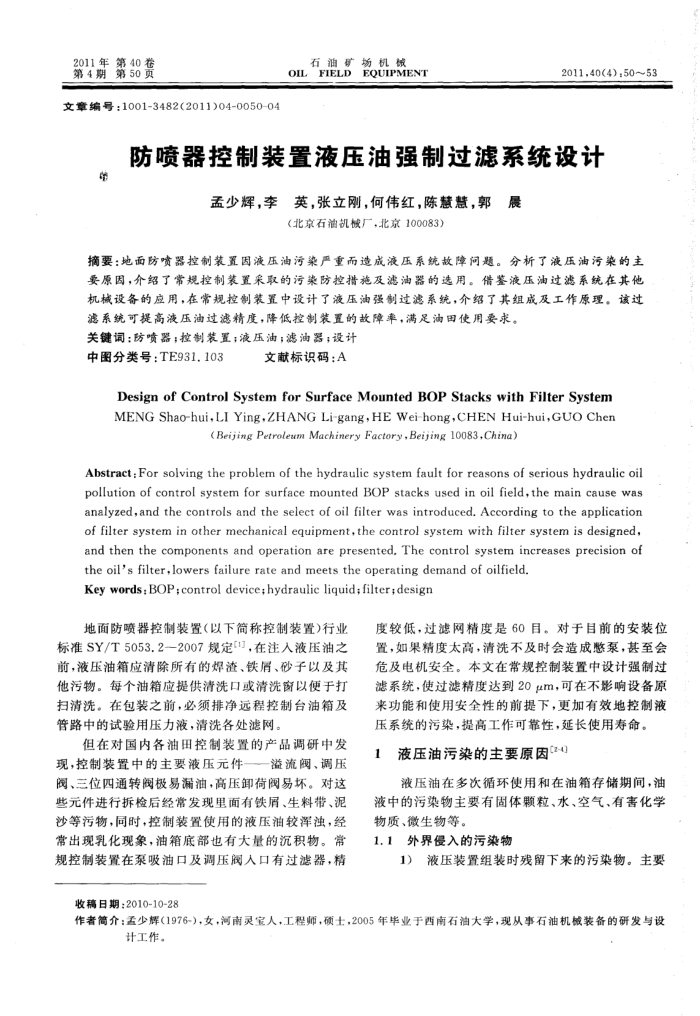

2011年第40卷第4期第50页
文章编号：1001-3482(2011)04-0050-04
石油矿场机械 FIELD
EQUIPMENT
OIL
2011,40(4):50~53
防喷器控制装置液压油强制过滤系统设计
孟少辉，李英，张立刚，何伟红，陈慧慧，郭晨
（北京石油机厂，北京100083）
摘要：地面防喷器控制装置固液压油污染严重而造成液压系统故障问题。分析了液压油污染的主要原固，介绍了常规控制装置采取的污染防控措施及滤油器的选用。借鉴液压油过滤系统在其他机械设备的应用，在常规控制装置中设计了液压油强制过滤系统，介绍了其组成及工作原理。该过
滤系统可提高液压油过滤精度，降低控制装置的故障率，满足油田使用要求。关键词：防喷器；控制装置；液压油；滤油器，设计
中图分类号：TE931.103
文献标识码：A
DesignofControlSystemforSurfaceMountedBOPStackswithFilterSystem MENG Shao-hui,LI Ying,ZHANG Li-gang,HE Wei-hong,CHEN Hui-hui,GUO Chen
(Beijing Petroleum Machinery Factory,Beijing 10083,China)
Abstract:For solving the problem of the hydraulic system fault for reasons of serious hydraulic oil pollution of control system for surface mounted BOP stacks used in oil field,the main cause was analyzed,and the controls and the select of oil filter was introduced. According to the application of filter system in other mechanical equipment,the control system with filter system is designed, and then the components and operation are presented, The control system increases precision of
the oil's filter,lowers failure rate and meets the operating demand of oilfield. Key words:BOP;control device;hydraulic liquid;filter;design
地面防喷器控制装置（以下简称控制装置)行业标准SY/T5053.2-—2007规定13，在注入液压油之前，液压油箱应清除所有的焊渣、铁屑、砂子以及其他污物。每个油箱应提供清洗口或清洗窗以便于打扫清洗。在包装之前，必须排净远程控制台油箱及管路中的试验用压力液，清洗各处滤网。
但在对国内各油用控制装置的产品调研中发现，控制装置中的主要液压元件一一溢流阀、调压阅、三位四通转阀极易漏油，高压卸荷闽易坏。对这些元件进行拆检后经常发现里面有铁屑、生料带、泥沙等污物，同时，控制装置使用的液压油较浑浊，经常出现乳化现象，油箱底部也有大量的沉积物。常规控制装置在泵吸油口及调压阀入口有过滤器，精
收稿日期：2010-10-28
度较低，过滤网精度是60目。对于目前的安装位置，如果精度太高，清洗不及时会造成憨泵，甚至会危及电机安全。本文在常规控制装置中设计强制过滤系统，使过滤精度达到20um，可在不影响设备原来功能和使用安全性的前提下，更加有效地控制液压系统的污染，提高工作可靠性，延长使用寿命。
液压油污染的主要原因(2-) 1
液压油在多次循环使用和在油箱存储期间，油液中的污染物主要有固体颗粒、水、空气、有害化学物质、微生物等。
1.1外界侵入的污染物
1)
液压装置组装时残留下来的污染物。主要
