管理·实践/Management&Practice

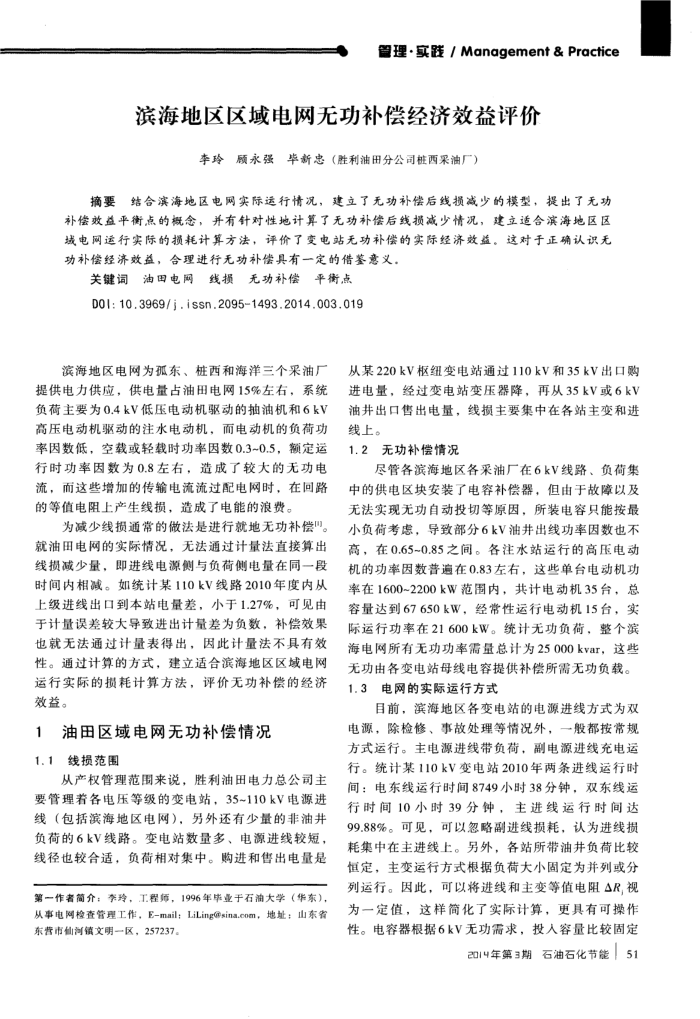

滨海地区区域电网无功补偿经济效益评价
李玲顾永强毕新忠（胜利油田分公司桩西果油厂）
摘要结合滨海地区电网实际运行情况，建立了无功补偿后线损减少的模型，提出了无功补偿效益平衡点的概念，并有针对性地计算了无功补偿后线损减少情况，建立适合滨海地区区域电运行实际的损耗计算方法，评价了变电站无功补偿的实际经济效益。这对于正确认识无功补偿经济效益，合理进行无功补偿具有一定的借鉴意义。
关键词油田电网线损无功补偿平衡点 D01:10.3969/j.issn.20951493.2014.003.019
滨海地区电网为孤东、耕西和海洋三个采油厂提供电力供应，供电量占油田电网15%左右，系统负荷主要为0.4kV低压电动机驱动的抽油机和6kV 高压电动机驱动的注水电动机，而电动机的负荷功率因数低，空载或轻载时功率因数0.3~0.5，额定运行时功率因数为0.8左右，造成了较大的无功电流，而这些增加的传输电流流过配电网时，在回路的等值电阻上产生线损，造成了电能的浪费。
为减少线损通常的做法是进行就地无功补偿”。就油田电网的实际情况，无法通过计量法直接算出线损减少量，即进线电源侧与负荷侧电量在同一段时间内相减。如统计某110kV线路2010年度内从上级进线出口到本站电量差，小于1.27%，可见由于计量误差较大导致进出计量差为负数，补偿效果也就无法通过计量表得出，因此计量法不具有效性。通过计算的方式，建立适合滨海地区区域电网运行实际的损耗计算方法，评价无功补偿的经济效益。
油田区域电网无功补偿情况 1
1.1线损范围
从产权管理范围来说，胜利油田电力总公司主要管理着各电压等级的变电站，35~110kV电源进线（包括滨海地区电网），另外还有少量的非油井负荷的6kV线路。变电站数量多、电源进线较短，线径也较合适，负荷相对集中。购进和售出电量是
第一作者简介：李玲，工程师，1996年毕业于石油大学（华东），从事电网检查管理工作，E-mail：LiLing@sina.com，地址：山东省东营市仙河镇文明一区，257237。
从某220kV枢纽变电站通过110kV和35kV出口购进电量，经过变电站变压器降，再从35kV或6kV 油井出口售出电量，线损主要集中在各站主变和进线上。
1.2无功补偿情况
尽管各滨海地区各采油厂在6kV线路、负荷集中的供电区块安装了电容补偿器，但由于故障以及无法实现无功自动投切等原因，所装电容只能接最小负荷考虑，导致部分6kV油井出线功率因数也不高，在0.65~0.85之间。各注水站运行的高压电动机的功率因数普在0.83左右，这此单台电动机功率在1600~2200kW范围内，共计电动机35台，总容量达到67650kW，经常性运行电动机15台，实际运行功率在21600kW。统计无功负荷，整个滨海电网所有无功功率需量总计为25000kvar，这些无功由各变电站母线电容提供补偿所需无功负载。 1.3电网的实际运行方式
目前，滨海地区各变电站的电源进线方式为双电源，除检修、事故处理等情况外，一般都按常规方式运行。主电源进线带负荷，副电源进线充电运行。统计某110kV变电站2010年两条进线运行时间：电东线运行时闻8749小时38分钟，双东线运行时间10小时39分钟，主进线运行时间达 99.88%。可见，可以忽略副进线损耗，认为进线揽耗集中在主进线上。另外，各站所带油井负荷比较恒定，主变运行方式根据负荷大小固定为并列或分列运行。因此，可以将进线和主变等值电阻△R视为一定值，这样简化了实际计算，更具有可操作性。电容器根据6kV无功需求，投人容量比较固定
2014年第3期石油石化节能51 管理·实践/Management&Practice
