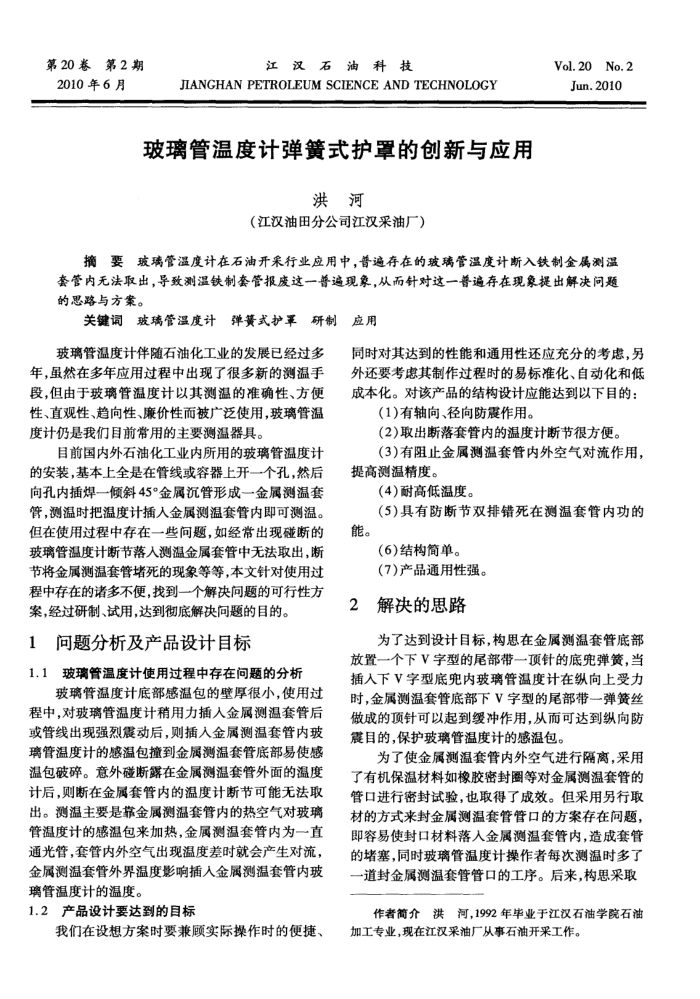

第20卷第2期 2010年6月
江汉石油科技
JIANGHANPETROLEUMSCIENCEANDTECHNOLOGY
玻璃管温度计弹簧式护罩的创新与应用
洪河
（江汉油田分公司江汉采油厂）
Vol.20No.2 Jun.2010
摘要玻璃管温度计在石油开采行业应用中，普遍存在的玻璃管温度计断入铁制金属测温套管内无法取出，导致测温铁制套管报废这普遍现象，从而针对这一普遍存在现象提出解决问题的思路与方案。
关键调玻璃管温度计弹簧式护率研制应用
玻璃管温度计伴随石油化工业的发展已经过多年，虽然在多年应用过程中出现了很多新的测温手段，但由于玻璃管温度计以其测温的准确性、方便性、直观性、趋向性、廉价性而被广泛使用，玻璃管温度计仍是我们目前常用的主要测温器具。
自前国内外有油化工业内所用的玻璃管温度计
的安装，基本上全是在管线或容器上开一个孔，然后向孔内插焊一倾斜45°金属沉管形成一金属测温套管，测温时把温度计插入金属测温套管内即可测温。但在使用过程中存在一些问题，如经常出现碰断的玻璃管温度计断节落入测温金属套管中无法取出，断节将金属测温套管堵死的现象等等，本文针对使用过程中存在的诸多不便，找到一个解决问题的可行性方
案，经过研制、试用，达到彻底解决问题的目的。 1问题分析及产品设计目标
1.1玻璃管温度计使用过程中存在问题的分析
玻璃管温度计底部感温包的壁厚很小，使用过程中，对玻璃管温度计稍用力插入金属测温套管后或管线出现强烈震动后，则插入金属测温套管内玻璃管温度计的感温包撤到金属测温套管底部易便感温包破碎。意外碰断露在金属测温套管外面的温度计后，则断在金属套管内的温度计断节可能无法取出。测温主要是靠金属测温套管内的热空气对玻瑙管温度计的感温包来加热，金属测温套管内为一真通光管，套管内外空气出现温度差时就会产生对流，金属测温套管外界温度影响插人金属测温套管内玻璃管温度计的温度。
1.2产品设计要达到的目标
我们在设想方案时要兼顾实际操作时的便捷、
同时对其达到的性能和通用性还应充分的考虑，另外还要考虑其制作过程时的易标准化、自动化和低成本化。对该产品的结构设计应能达到以下目的：
(1)有轴向、径向防震作用。
(2)取出断落套管内的温度计断节很方便。
(3)有阻止金属测温套管内外空气对流作用，提高测温精度。
(4）耐高低温度。
(5)具有防断节双排错死在测温套管内功的能。
（6)结构简单
(7)产品通用性强。 2解决的思路
为了达到设计目标，构思在金属测温套管底部放置一个下V字型的尾部带一顶针的底究弹簧，当插入下V字型底兜内玻璃管温度计在纵向上受力时，金属测温套管底部下V学型的尾部带=弹簧丝做成的顶针可以起到缓冲作用，从而可达到纵向防震目的，保护玻璃管温度计的感温包。
为了使金属测温套管内外空气进行隔离，采用了有机保温材料如橡胶密封圈等对金属测温套管的管口进行密封试验，也取得了成效。但采用另行取材的方式来封金属测温套管管口的方案存在问题即容易使封口材料落入金属测温套管内，造成套管的堵塞，同时玻璃管温度计操作者每次测温时多了一道封金属测温套管管口的工序。后来，构思采取
作者简介洪河，1992年毕业于江汉石油学院石油加工专业，现在江汉采油广从事右油开采工作。
