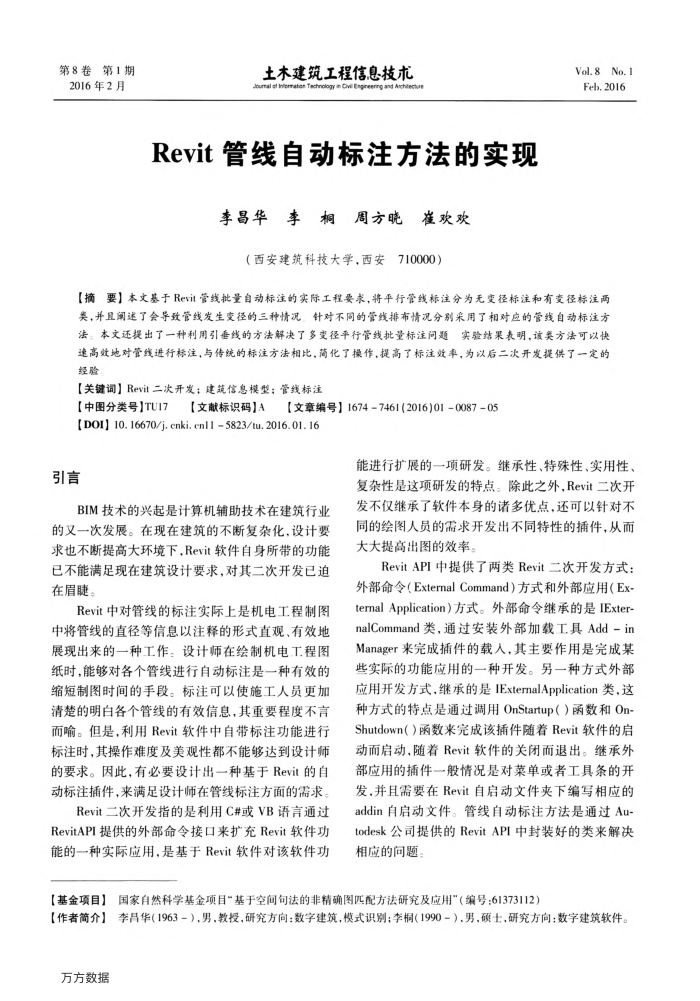

第8卷第1期 2016年2月
土木建筑工程信息技术 oumal ottrfermatenTach
Revit管线自动标注方法的实现
李昌华李桐周方晓
准欢欢
（西安建筑科技大学，西安710000）
Vol.8 No.1 Feb.2016
【摘要】本文基于Revit管线批量自动标注的实际工程要求，将平行管线标注分为无变径标注和有变径标注两类，并且阐述了会导致管线发生变径的三种情况、针对不同的管线排布情况分别采用了相对应的管线自动标注方法：本文还提出了一种利用引垂线的方法解决了多史径平行管线批量标注问题实验结果表明，该类方法可以快速高效地对管线进行标注，与传统的标注方法相比，简化了操作，提高了标注效率，为以后二次开发提供了一定的经验
【关键词】Revit二次开发；建筑信息模型；管线标注【中图分类号】TU17
【文献标识码】A【文章编号】1674-7461(2016)01-0087-05
[DO1] 10. 16670/j. enki. en11 5823/tu. 2016. 01. 16
引言
BIM技术的兴起是计算机辅助技术在建筑行业的又一次发展。在现在建筑的不断复杂化，设计要求也不断提高大环境下，Revit软件自身所带的功能已不能满足现在建筑设计要求，对其二次开发已迫在眉睫：
Revit中对管线的标注实际上是机电工程制图中将管线的直径等信息以注释的形式直观、有效地展现出来的一种工作。设计师在绘制机电工程图纸时，能够对各个管线进行自动标注是一种有效的缩短制图时间的手段。标注可以使施工人员更加清楚的明白各个管线的有效信息，其重要程度不言而喻。但是，利用Revit软件中自带标注功能进行标注时，其操作难度及美观性都不能够达到设计师的要求。因此，有必要设计出一种基于Revit的自动标注插件，来满足设计师在管线标注方面的需求
Revit二次开发指的是利用C#或VB语言通过 RevitAPI提供的外部命令接口来扩充Revit软件功能的一种实际应用.是基于Revit软件对该软件功
能进行扩展的一项研发。继承性、特殊性、实用性、复杂性是这项研发的特点。除此之外Revit二次开发不仅继承了软件本身的诸多优点，还可以针对不同的绘图人员的需求开发出不同特性的插件，从而大大提高出图的效率。
RevitAPI中提供了两类Revit二次开发方式：外部命令（ExternalCommand）方式和外部应用（Ex termalApplication）方式。外部命令继承的是IExter nalCommand类，通过安装外部加载工具Add-in Manager来完成插件的载人，其主要作用是完成某些实际的功能应用的一种开发。另一种方式外部应用开发方式，继承的是IExtermalApplication类，这种方式的特点是通过调用OnStartup（）函数和On-Shutdown（）函数来完成该插件随着Revit软件的启动而启动，随着Revit软件的关闭而退出。继承外部应用的插件一般情况是对菜单或者工具条的开发,并且需要在Revit自启动文件夹下编写相应的 addin自启动文件。管线自动标注方法是通过Au todesk公司提供的RevitAPI中封装好的类来解决相应的问题
1国家自然科学基金项目"基于空间句法的非精确图匹配方法研究及应用"（编号：61373112）
【基金项目】
【作者简介】李华（1963-），男，敦授，研究方向：数字建筑，模式识别；李桐（1990-）.男，硕士，研究方向：数字建筑软件。万方数据
