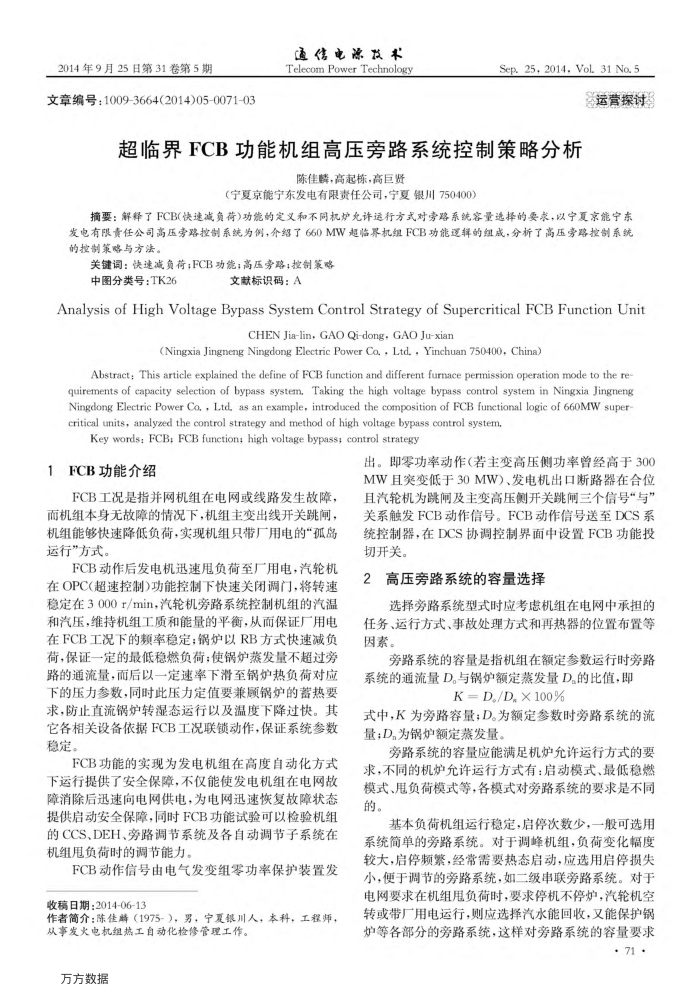

2014年9月25日第31卷第5期
文章编号：1009-3664(2014)05-0071-03
通信电源改术 Telecom Power Technology
Sep.25,2014,Vol.31 No,5
运营探讨
超临界FCB功能机组高压旁路系统控制策略分析
陈佳麟，高起栋，高巨贤
（宁夏京能宁东发电有限责任公司，宁夏银川750400）
摘要：解释了FCB(快速减负荷)功能的定义和不同机炉允许运行方式对旁路系统容量选择的要求，以宁夏京能宁东发电有限责任公司高压旁路控制系统为例，介绍了660MW超临界机组FCB功能逐辑的组成，分析了高压旁路控制系统的控制策略与方法。
关键词：快速减负荷；FCB功能；高压旁路；控制策略
中图分类号：TK26
文献标识码：A
Analysis ofHighVoltageBypassSystemControl Strategy of SupercriticalFCBFunctionUnit
CHEN Jia-lin, GAO Qi-dong, GAO Ju-xian
(Ningxia Jingneng Ningdong Electric Power Co. , Ltd. , Yinchuan 750400, China)
Abstract; This article explained the define of FCB function and different furnace permission operation mode to the re quirements of capacity selection of bypass system, Taking the high voltage bypass control system in Ningxia Jingneng Ningdong Electric Power Co, , Ltd, as an example, introduced the composition of FCB functional logic of 660MW super critical units, analyzed the control strategy and method of high voltage bypass control system.
Key words: FCB, FCB function; high voltage bypass; control strategy
1FCB功能介绍
FCB工况是指并网机组在电网或线路发生故障，
而机组本身无故障的情况下，机组主变出线并关跳闸，机组能够快速降低负荷，实现机组只带厂用电的“孤岛运行”方式。
FCB动作后发电机迅速甩负荷至厂用电，汽轮机在OPC(超速控制)功能控制下快速关闭调门，将转速稳定在3000r/min，汽轮机旁路系统控制机组的汽温和汽压，维持机组工质和能量的平衡，从而保证厂用电在FCB工况下的频率稳定；锅炉以RB方式快速减负荷，保证一定的最低稳燃负荷；使锅炉蒸发量不超过旁路的通流量，而后以一定速率下滑至锅炉热负荷对应下的压力参数，同时此压力定值要兼顾锅炉的蓄热要求，防止直流锅炉转湿态运行以及温度下降过快。其它各相关设备依据FCB工况联锁动作，保证系统参数稳定。
FCB功能的实现为发电机组在高度自动化方式下运行提供了安全保障，不仅能使发电机组在电网故障消除后迅速向电网供电，为电网迅速恢复故障状态提供启动安全保障，同时FCB功能试验可以检验机组的CCS、DEH、旁路调节系统及各自动调节子系统在机组甩负荷时的调节能力。
FCB动作信号由电气发变组零功率保护装置发收稿日期：2014-06-13
作者简介：陈佳麟（1975-），男，宁夏银川人，本科，工程师，
从事发火电机组热工自动化检修管理工作。万方数据
出。即零功率动作(若主变高压侧功率曾经高于300 MW且突变低于30MW)、发电机出口断路器在合位且汽轮机为跳闸及主变高压侧开关跳闸三个信号“与” 关系触发FCB动作信号。FCB动作信号送至DCS系统控制器，在DCS协调控制界面中设置FCB功能投开关。
2高压旁路系统的容量选择
选择旁路系统型式时应考虑机组在电网中承担的任务、运行方式、事故处理方式和再热器的位置布置等因素。
旁路系统的容量是指机组在额定参数运行时旁路
系统的通流量D。与锯炉额定募发量D的比值.即
K =D。/D, × 100%
式中，K为旁路容量；D。为额定参数时旁路系统的流量；D.为锅炉额定蒸发量
旁路系统的容量应能满足机炉允许运行方式的要求，不同的机炉允许运行方式有：启动模式、最低稳燃模式、甩负荷模式等，各模式对旁路系统的要求是不同的。
基本负荷机组运行稳定，启停次数少，一般可选用系统简单的旁路系统。对于调峰机组，负荷变化幅度较大，启停频繁，经常需要热态启动，应选用启停损失小，便于调节的旁路系统，如二级串联旁路系统。对于电网要求在机组用负荷时，要求停机不停炉，汽轮机空转或带厂用电运行，则应选择汽水能回收，又能保护锅炉等各部分的旁路系统，这样对旁路系统的容量要求
· 71·
