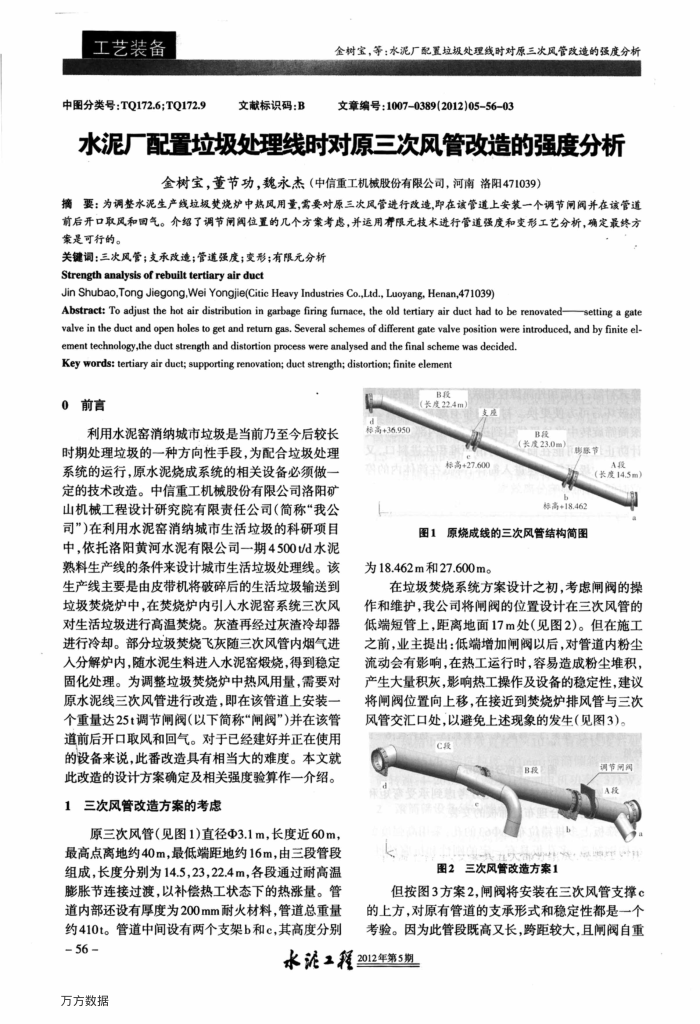

工艺装备
中图分类号：TQ172.6;TQ172.9
文献标识码：B
金树宝，等：水泥厂配置垃极处理线时对原三次风管改造的强度分析文章编号：1007-0389(2012)0556-03
水泥厂配置垃圾处理线时对原三次风管改造的强度分析
金树宝，董节功，魏永杰（中信重工机械股份有限公司，河南洛阳471039）
摘要：为调整水泥生产线垃圾楚烧炉中热风用量，需要对原三次风管进行改造，即在该管道上安装一个调节闸阀并在该管道前后开口取风和国气。介绍了调节闸阀位置的几个方案考虑，并运用有限元技术进行管道强度和变形工艺分析，确定最终方案是可行的。
关键调：三次风管；支承改造；管道强度；变形；有限元分析 Strength analysis of rebuilt tertiary air duct
Jin Shubao,Tong Jiegong.Wei Yongjie(Citic Heavy Industries Co.,Ltd., Luoyang, Henan,471039)
Abstract: To adjust the hot air distribution in garbage firing furmace, the old tertiary air duct had to be renovatedsetting a gate valve in the duct and open holes to get and returm gas, Several schemes of different gate valve position were introduced, and by finite el-
ement technology,the duct strength and distortion process were analysed and the final scheme was decided. Key words: tertiary air duct; supporting renovation; duct strength; distortion; finite element
0前言
利用水泥窑消纳城市垃圾是当前乃至今后较长时期处理垃圾的一种方向性手段，为配合垃圾处理系统的运行，原水泥烧成系统的相关设备必须做一定的技术改造。中信重工机械股份有限公司洛阳矿山机械工程设计研究院有限责任公司（简称"我公司”)在利用水泥密消纳城市生活垃圾的科研项目中，依托洛阳黄河水泥有限公司一期4500t/d水泥熟料生产线的条件来设计城市生活垃圾处理线。该生产线主要是由皮带机将破碎后的生活垃圾输送到垃圾菱烧炉中，在烧炉内引人水泥蜜系统三次风对生活垃圾进行高温楚烧。灰渣再经过灰渣冷却器进行冷却。部分垃圾楚烧飞灰随三次风管内烟气进入分解炉内，随水泥生料进入水泥窑烧，得到稳定固化处理。为调整垃圾楚烧炉中热风用量，需要对原水泥线三次风管进行改造，即在该管道上安装个重量达25t调节闸阀（以下简称"闸阀")并在该管道前后开口取风和回气。对于已经建好并正在使用的设备来说，此番改造具有相当大的难度。本文就此改造的设计方案确定及相关强度验算作一介绍。
1三次风管改造方案的考虑
原三次风管（见图1)直径Φ3.1m，长度近60m，最高点离地约40m，最低端距地约16m，由三段管段组成，长度分别为14.5，23，22.4m，各段通过耐高温膨胀节连接过渡，以补偿热工状态下的热涨量。管道内部还设有厚度为200mm耐火材料，管道总重量约410t。管道中间设有两个支架b和c，其高度分别
-56 万方数据
梯高+36.950
B股
（长度22.4m
B
（兴度23.0m
标高+27.600
斯象节
A投
（长度14.5m）
标高+18.462
图1原烧成线的三次风管结构简图
为18.462m和27.600m。
在垃圾楚烧系统方案设计之初，考虑闸阀的操作和维护，我公司将闸阀的位置设计在三次风管的低端短管上，距离地面17m处（见图2)。但在施工之前，业主提出：低端增加闸阀以后，对管道内粉尘流动会有影响，在热工运行时，容易造成粉尘堆积，产生大量积灰，影响热工操作及设备的稳定性，建议将闸阀位置向上移，在接近到楚烧炉排风管与三次风管交汇口处，以避免上述现象的发生（见图3)。
c
周节用商
B段
图2三次风管改造方案1
但按图3方案2，闸阀将安装在三次风管支撑c 的上方，对原有管道的支承形式和稳定性都是一个考验。因为此管段既高又长，跨距较大，且闸阀自重
水泥工程2012年第5期
