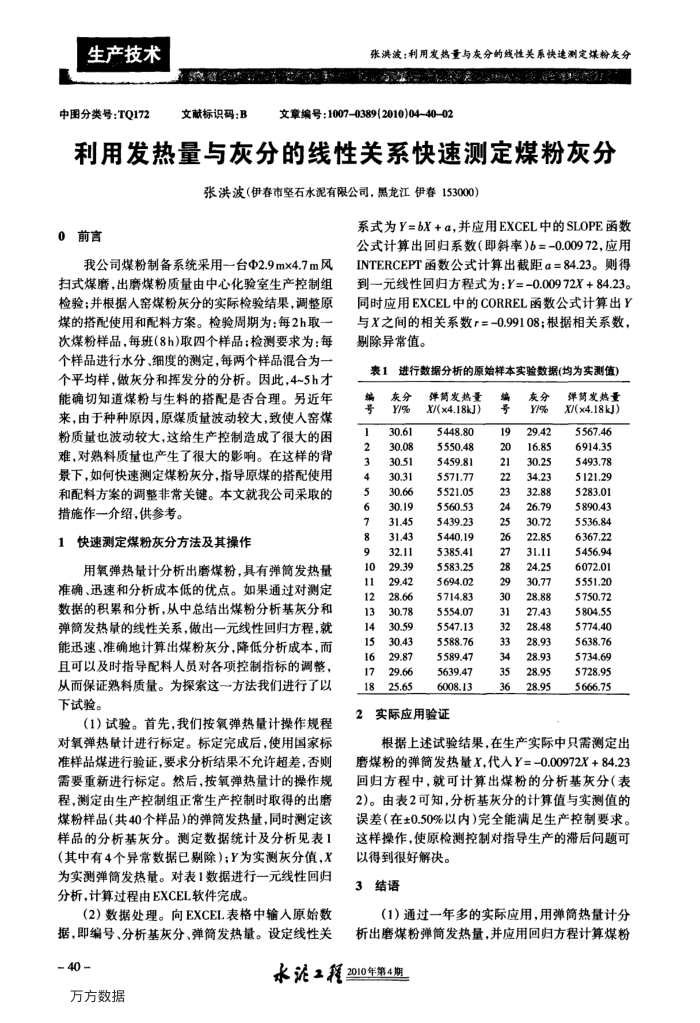

生产技术中图分类号：TQ172
张洪波：利用发热量与灰分的线性关系快速测定煤粉灰分
家
文献标识码：B
文章编号：1007-0389(2010)04-40-02
利用发热量与灰分的线性关系快速测定煤粉灰分
张洪波（伊春市坚石水泥有限公司，黑龙江伊春153000）
0前言
我公司煤粉制备系统采用一台Φ2.9mx4.7m风
扫式煤蘑，出磨煤粉质量由中心化验室生产控制组检验；并根据入窑煤粉灰分的实际检验结果，调整原煤的搭配使用和配料方案。检验周期为：每2h取次煤粉样品，每班（8h)取四个样品；检测要求为：每个样品进行水分、细度的测定，每两个样品混合为个平均样，做灰分和挥发分的分析。因此，4~5h才能确切知道煤粉与生料的搭配是否合理。另近年来，由于种种原因，原煤质量波动较大，致使人窑煤粉质量也波动较大，这给生产控制造成了很大的困难，对熟料质量也产生了很大的影响。在这样的背景下，如何快速测定煤粉灰分，指导原煤的搭配使用和配料方案的调整非常关键。本文就我公司采取的措施作一介绍，供参考。
快速测定煤粉灰分方法及其操作 1
用氧弹热量计分析出磨煤粉，具有弹筒发热量
准确、迅速和分析成本低的优点。如果通过对测定数据的积累和分析，从中总结出煤粉分析基灰分和弹简发热量的线性关系，做出一元线性回归方程，就能迅速、准确地计算出煤粉灰分，降低分析成本，而且可以及时指导配料人员对各项控制指标的调整，从而保证熟料质量。为探索这一方法我们进行了以下试验。
（1）试验。首先，我们按氧弹热量计操作规程对氧弹热量计进行标定。标定完成后，使用国家标准样品煤进行验证，要求分析结果不允许超差，否则需要重新进行标定。然后，按氧弹热量计的操作规程，测定由生产控制组正常生产控制时取得的出磨煤粉样品（共40个样品）的弹简发热量，同时测定该样品的分析基灰分。测定数据统计及分析见表1（其中有4个异常数据已别除)；Y为实测灰分值，X 为实测弹筒发热量。对表1数据进行一元线性回归分析，计算过程由EXCEL软件完成。
(2）数据处理。向EXCEL表格中输人原始数据，即编号、分析基灰分、弹简发热量。设定线性关
40
万方数据
系式为Y=bX+a，并应用EXCEL中的SLOPE函数公式计算出回归系数（即斜率)6=-0.00972，应用 INTERCEPT函数公式计算出截距a=84.23。则得到一元线性回归方程式为：Y==0.00972X+84.23。同时应用EXCEL中的CORREL函数公式计算出Y 与X之间的相关系数r=-0.99108：根据相关系数，剔除异常值。
表1进行数据分析的原始样本实验数据(均为实测值)
编号
1 2 3 4 n 6 7 8 9 10 11 12 13 14 15 16 17
灰分%/K
30.61 30.08 30.51 EO 30.66 30.19 31.45 31.43 32.11 29.39 29.42 28.66 30.78 30.59 30.43 29.87 29.66
1825.65
弹萄发热量 X/(x4.18kJ)
5448.80 5550.48 5459.81 5571.77 5521.05 5560.53 5439.23 5440.19 5385.41 5583.25 5694.02 5714.83 5554.07 5547.13 5588.76 5589.47 5639.47 6008.13
2实际应用验证
编号
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
灰分 Y/%
29.42 16.85 30.25 34.23 32.88 26.79 30.72 22.85 31.11 24.25 30.77 28.88 27.43 28.48 28.93 28.93 28.95 28.95
弹简发热量 X/(x4.18kJ)
5567.46 6914.35 5493.78 5121.29 5283.01 5890.43 5536.84 6367.22 5456.94 6072.01 5551.20 5750.72 5804.55 5774.40 5638.76 5734.69 5728.95 5666.75
根据上述试验结果，在生产实际中只需测定出磨煤粉的弹筒发热量X，代入Y=-0.00972X+84.23 回归方程中，就可计算出煤粉的分析基灰分（表 2)。由表2可知，分析基灰分的计算值与实测值的误差（在±0.50%以内)完全能满足生产控制要求。这样操作，使原检测控制对指导生产的滞后问题可
以得到很好解决。 3结语
（1）通过一年多的实际应用，用弹简热量计分析出磨煤粉弹筒发热量，并应用回归方程计算煤粉
水泥工程2010年第4期
