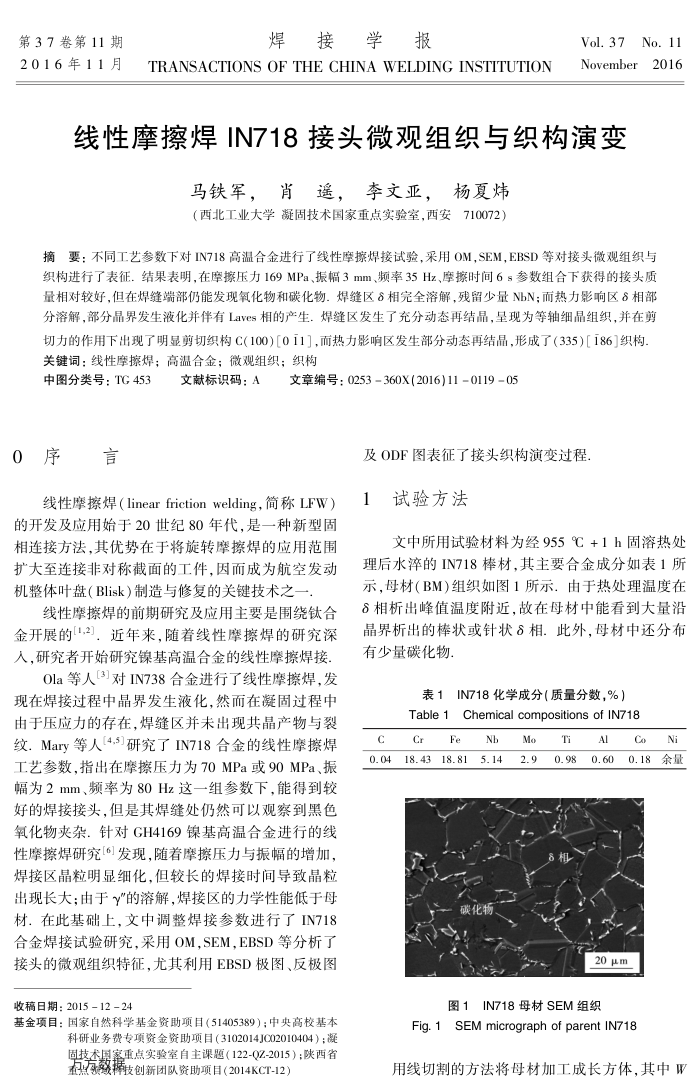

第37卷第11期 2016年11月
焊接学报
TRANSACTIONS OF THE CHINA WELDING INSTITUTION
Vol.37No.11 November2016
温8素
马铁军，肖遥，李文亚，杨夏炜（西北工业大学凝固技术国家重点实验室，西安710072）
摘要：不同工艺参数下对IN718高温合金进行了线性摩擦焊接试验，采用OM，SEM，EBSD等对接头微观组织与量相对较好，但在焊缝端部仍能发现氧化物和碳化物焊缝区8相完全溶解，残留少量NbN；而热力影响区8相部分溶解，部分晶界发生液化并伴有Laves相的产生焊缝区发生了充分动态再结晶，呈现为等轴细晶组织，并在剪切力的作用下出现了明显剪切织构C(100)[0i1]，而热力影响区发生部分动态再结晶，形成了（335[186]织构关键词：线性摩擦焊；高温合金；微观组织；织构
中图分类号：TG453 0序言
文章编号：0253360X(2016)11011905
文献标识码：A：
及ODF图表征了接头织构演变过程
线性摩擦焊（linearfrictionwelding，简称LFW）
的开发及应用始于20世纪80年代，是一种新型固相连接方法，其优势在于将旋转摩擦焊的应用范围扩大至连接非对称截面的工件，因而成为航空发动机整体叶盘（Blisk）制造与修复的关键技术之一.
线性摩擦焊的前期研究及应用主要是围绕钛合金开展的1,2]，近年来，随着线性摩擦焊的研究深人，研究者开始研究镍基高温合金的线性摩擦焊接，
Ola等人[到对IN738合金进行了线性摩擦焊，发
现在焊接过程中晶界发生液化，然而在凝固过程中由于压应力的存在，焊缝区并未出现共晶产物与裂纹.Mary等人(4,3]研究了IN718合金的线性摩擦焊工艺参数，指出在摩擦压力为70MPa或90MPa、振幅为2mm、频率为80Hz这一组参数下，能得到较好的焊接接头，但是其焊缝处仍然可以观察到黑色氧化物夹杂.针对GH4169镍基高温合金进行的线性摩擦焊研究[6]发现，随着摩擦压力与振幅的增加，焊接区晶粒明显细化，但较长的焊接时间导致晶粒出现长大；由于"的溶解，焊接区的力学性能低于母材.在此基础上，文中调整焊接参数进行了IN718 合金焊接试验研究，采用OM，SEM,EBSD等分析了接头的微观组织特征，尤其利用EBSD极图、反极图
收稿日期：2015-12-24
基金项目：国家自然科学基金资助项目（51405389）；中央高校基本
科研业务费专项资金资助项目（3102014JC02010404）；固技术鼎客重点实验室自主课题（122-QZ-2015）；陕西省重烈数精技创新团队资助项目（2014KCT-12）
1试验方法
文中所用试验材料为经955℃+1h固溶热处理后水淬的IN718棒材，其主要合金成分如表1所示，母材（BM)组织如图1所示.由于热处理温度在 8相析出峰值温度附近，故在母材中能看到大量沿晶界析出的棒状或针状相．此外，母材中还分布有少量碳化物
表1IN718化学成分（质量分数，%）
Chemical compositions of IN718
Table1
c 0.04
Cr
Fe
18.4318.81
Nh 5.14
Mo 2.9
0.98
Al
0.60
0
Ni
0.18余量
20 μm
图1IN718母材SEM组织
Fig. 1SEM micrograph of parent IN718
用线切割的方法将母材加工成长方体，其中函
