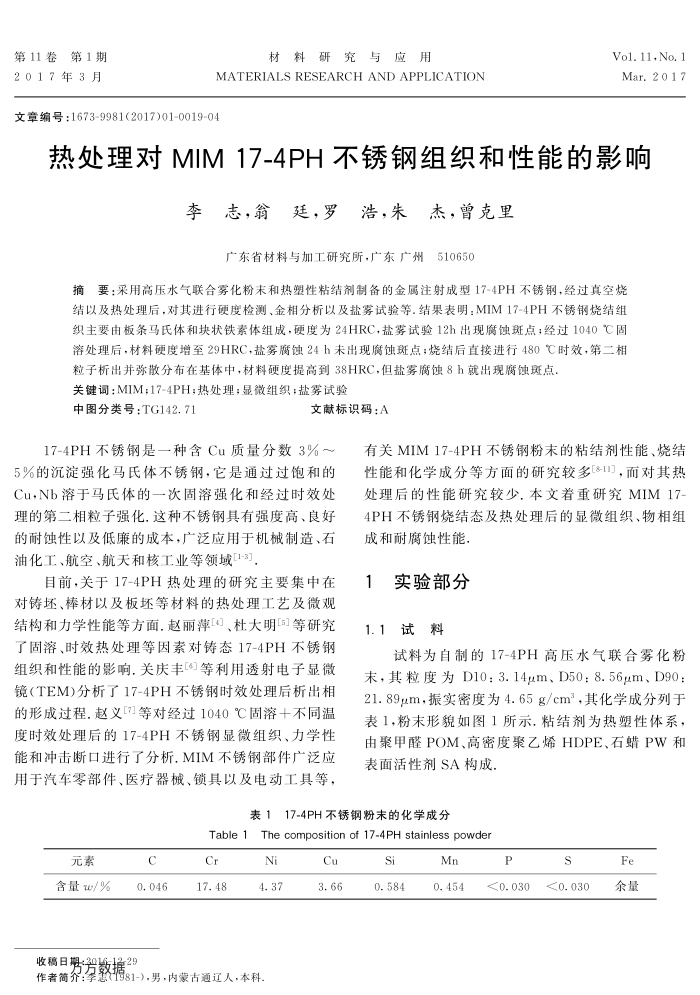

第11卷第1期 2017年3月
材料研究与应用
MATERIALS RESEARCH AND APPLICATION
文章编号：1673-9981(2017)01-0019-04
Vol.11,No. 1 Mar.2017
热处理对MIM17-4PH不锈钢组织和性能的影响
李志，翁廷，罗浩，朱杰，曾克里
广东省材料与加工研究所，广东广州510650
摘要：采用高压水气联合雾化粉末和热塑性粘结剂制备的金属注射成型17-4PH不锈钢，经过真空烧结以及热处理后，对其进行硬度检测、金相分析以及盐雾试验等.结果表明：MIM17-4PH不锈钢烧结组织主要由板条马氏体和块状铁系体组成，硬度为24HRC，盐雾试验12h出现腐蚀斑点；经过1040C固溶处理后，材料硬度增至29HRC，盐雾腐蚀24h未出现腐蚀斑点；烧结后直接进行480℃时效，第二相
粒子析出并弥散分布在基体中，材料硬度提高到38HRC，但盐雾腐蚀8h就出现腐蚀斑点. 关键调：MIM；17-4PH；热处理；显微组织：盐雾试验
中图分类号：TG142.71
文献标识码：A
17-4PH不锈钢是一种含Cu质量分数3%~～
5%的沉淀强化马氏体不锈钢，它是通过过饱和的 Cu，Nb溶于马氏体的一次固溶强化和经过时效处理的第二相粒子强化，这种不锈钢具有强度高、良好的耐蚀性以及低廉的成本，产泛应用于机械制造、石油化工、航空、航天和核工业等领域[1-3]，
目前，关于17-4PH热处理的研究主要集中在
对铸坏、棒材以及板坏等材料的热处理工艺及微观结构和力学性能等方面.赵丽萍[]、杜大明等研究了固溶、时效热处理等因素对铸态17-4PH不锈钢组织和性能的影响.关庆丰等利用透射电子显微镜（TEM)分析了17-4PH不锈钢时效处理后析出相的形成过程.赵义7]等对经过1040℃固溶十不同温度时效处理后的17-4PH不锈钢显微组织、力学性能和冲击断口进行了分析.MIM不锈钢部件广泛应用于汽车零部件、医疗器械、锁具以及电动工具等，
有关MIM17-4PH不锈钢粉末的粘结剂性能、烧结性能和化学成分等方面的研究较多811，而对其热处理后的性能研究较少.本文着重研究MIM17-4PH不锈钢烧结态及热处理后的显微组织、物相组成和耐腐蚀性能，
实验部分 1.1试料
试料为自制的17-4PH高压水气联合雾化粉末，其粒度为D10：3.14μm、D50：8.56μm、D90： 21.89um，振实密度为4.65g/cm，其化学成分列于表1，粉末形貌如图1所示.粘结剂为热塑性体系，由聚甲醛POM、高密度聚乙烯HDPE、石蜡PW和表面活性剂SA构成，
表117-4PH不锈钢粉末的化学成分
Table1
元素含量w/%
0.046
Cr 17. 48
The composition of 17-4PH stainless powder
Ni 4.37
体要品常,荐教糖),另,内常有通证人,本种。
Cu 3.66
Si 0.584
Mn 0.454
P ≤0.030
S <0.030
Fe 余量
