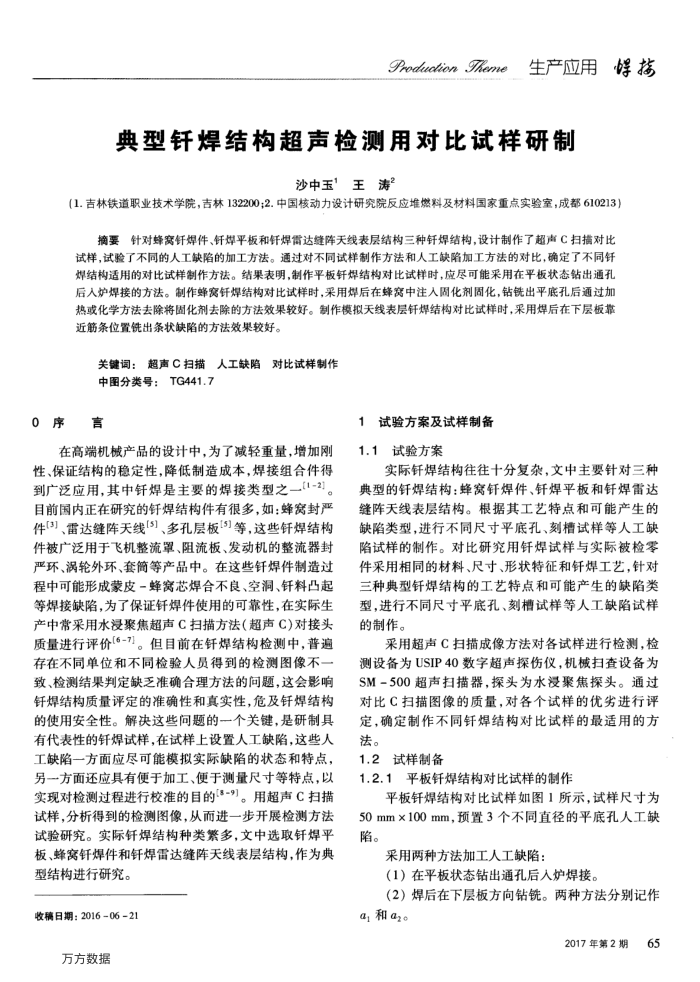

典型钰焊结构超声检测用对比试样研制
沙中玉”王涛”
试样，试验了不同的人工缺陷的加工方法。通过对不同试样制作方法和人工缺陷加工方法的对比，确定了不同针钎焊结构适用的对比试样制作方法。结果表明，制作平板钎焊结构对比试样时，应尽可能采用在平板状态钻出通孔后入炉焊接的方法。制作蜂窝钎焊结构对比试样时，采用焊后在蜂窝中注人固化剂固化，钻铣出平底孔后通过加热或化学方法去除将固化剂去除的方法效果较好。制作模拟天线表层钎焊结构对比试样时，采用焊后在下层板靠近筋条位置铣出条状缺陷的方法效果较好。
关键词：超声C扫描人工缺陷对比试样制作中图分类号：TG441.7
0序言
在高端机械产品的设计中，为了减轻重量，增加刚性、保证结构的稳定性，降低制造成本，焊接组合件得到广泛应用，其中钎焊是主要的焊接类型之(1-2]。目前国内正在研究的钎焊结构件有很多，如：蜂窝封严件[3]、雷达缝阵天线[5]、多孔层板[5]等，这些钎焊结构件被广泛用于飞机整流罩、阻流板、发动机的整流器封严环、涡轮外环、套筒等产品中。在这些钎焊件制造过程中可能形成蒙皮-蜂窝芯焊合不良、空洞、钎料凸起等焊接缺陷，为了保证钎焊件使用的可靠性，在实际生产中常采用水浸聚焦超声C扫描方法（超声C)对接头质量进行评价[6-7]。但目前在钎焊结构检测中，普遍存在不同单位和不同检验人员得到的检测图像不一致、检测结果判定缺乏准确合理方法的间题，这会影响钎焊结构质量评定的准确性和真实性，危及钎焊结构的使用安全性。解决这些问题的一个关键，是研制具有代表性的钎焊试样，在试样上设置人工缺陷，这些人工缺陷一方面应尽可能模拟实际缺陷的状态和特点，另一方面还应具有使于加工、使于测量尺寸等特点，以实现对检测过程进行校准的目的8-9]。用超声C扫描试样，分析得到的检测图像，从而进一步开展检测方法试验研究。实际钎焊结构种类繁多，文中选取钎焊平板、蜂窝钎焊件和钎焊雷达缝阵天线表层结构，作为典
型结构进行研究。收稿日期：2016-06-21
方方数据
1试验方案及试样制备 1.1试验方案
实际舒焊结构往往十分复杂，文中主要针对三种
典型的钎焊结构：蜂窝针焊件、钎焊平板和针焊雷达缝阵天线表层结构。根据其工艺特点和可能产生的缺陷类型，进行不同尺寸平底孔、刻槽试样等人工缺陷试样的制作。对比研究用钎焊试样与实际被检零件采用相同的材料、尺寸、形状特征和钎焊工艺，针对三种典型钎焊结构的工艺特点和可能产生的缺陷类型，进行不同尺寸平底孔、刻槽试样等人工缺陷试样的制作。
采用超声C扫描成像方法对各试样进行检测，检测设备为USIP40数字超声探伤仪，机械扫查设备为 SM-500超声扫描器，探头为水浸聚焦探头。通过对比C扫描图像的质量，对各个试样的优劣进行评定，确定制作不同钎焊结构对比试样的最适用的方法。
1.2试样制备
1.2.1平板钎焊结构对比试样的制作
平板钎焊结构对比试样如图1所示，试样尺寸为 50mm×100mm，预置3个不同直径的平底孔人工缺陷。
采用两种方法加工人工缺陷：
（1）在平板状态钻出通孔后入炉焊接。
（2）焊后在下层板方向钻铣。两种方法分别记作 a,和a2
