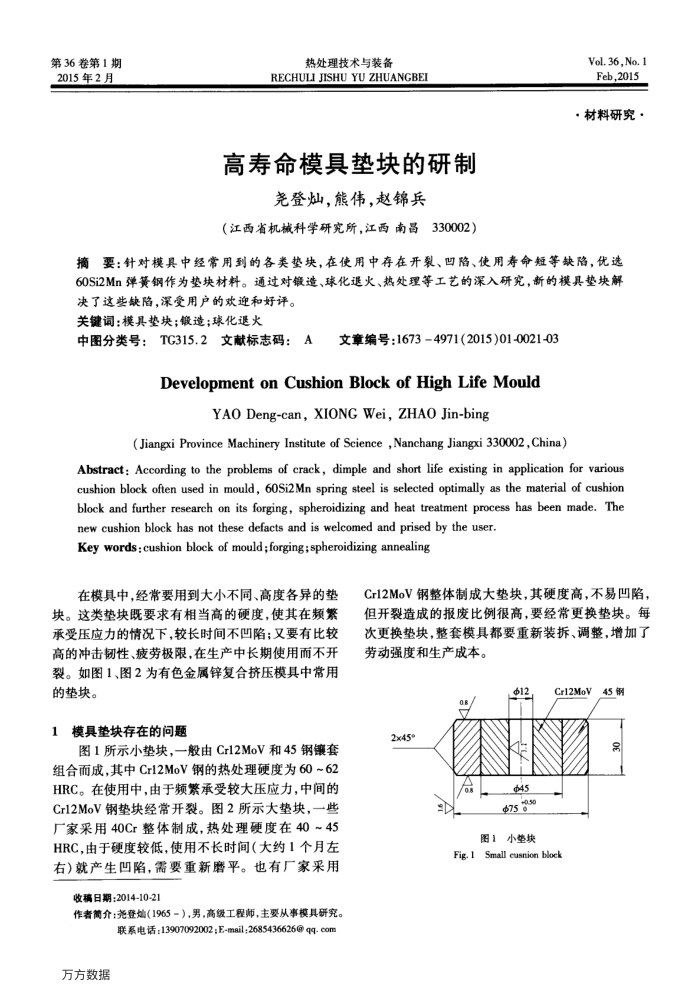

第36卷第1期 2015年2月
热处理技术与装备
RECHULI JISHU YU ZHUANGBEI
高寿命模具垫块的研制
尧登灿，熊伟，赵锦兵
（江西省机械科学研所，江西南昌330002）
Vol.36,No.1 Feb,2015
·材料研究·
要：针对模具中经常用到的各类垫块，在使用中存在开裂、凹陷、使用寿命短等缺陷，优选摘
60Si2Mn弹簧钢作为垫块材料。通过对锻造、球化遥火、热处理等工艺的深入研究，新的模具垫块解
决了这些缺陷，深受用户的欢迎和好评。关键词：模具垫块；锻造；球化退火
中图分类号：TG315.2文献标志码：A文章编号：1673-49712015)01-0021-03
DevelopmentonCushionBlockofHighLifeMould
YAO Deng-can,XIONG Wei,ZHAOJin-bing
( Jiangxi Province Machinery Institute of Science ,Nanchang Jiangxi 330002,China)
Abstract: According to the problems of crack, dimple and short life existing in application for various cushion block often used in mould, 60Si2Mn spring steel is selected optimally as the material of cushion block and further research on its forging, spheroidizing and heat treatment process has been made. The
new cushion block has not these defacts and is welcomed and prised by the user. Key words:cushion block of mould;forging;spheroidizing annealing
在模具中，经常要用到大小不同、高度各异的垫块。这类垫块既要求有相当高的硬度，使其在频繁承受压应力的情况下，较长时间不凹陷；又要有比较高的冲击韧性、疲劳极限，在生产中长期使用而不开裂。如图1、图2为有色金属锌复合挤压模具中常用的垫块。
模具垫块存在的问题 1
图1所示小垫块，一般由Cr12MoV和45钢镶套组合而成，其中Cr12MoV钢的热处理硬度为60~62 HRC。在使用中，由于频繁承受较大压应力，中间的 Cr12MoV钢垫块经常开裂。图2所示大垫块，一些厂家采用40Cr整体制成，热处理硬度在40~45 HRC，由于硬度较低，使用不长时间（大约1个月左右)就产生凹陷，需要重新磨平。也有厂家采用
收稿日期：2014-10-21
作者简介：尧登灿（1965-），男，高级工程师，主要从事模具研究。
联系电话：13907092002;E-mail;2685436626@qq.com
万方数据
Cr12MoV钢整体制成大垫块，其硬度高，不易凹陷，但开裂造成的报废比例很高，要经常更换垫块。每次更换垫块，整套模具都要重新装拆、调整，增加了劳动强度和生产成本。
612
2x45*
o
45 75
图1小块
Cr12MoV
Fig. 1 Small eusnion block
45钢 30
