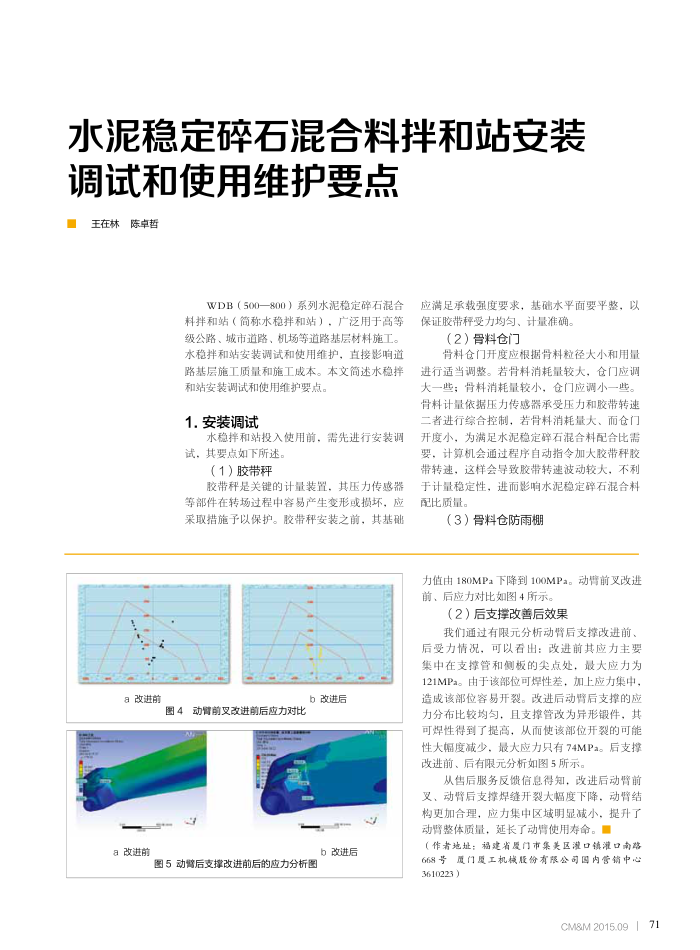

水泥稳定碎石混合料拌和站安装
调试和使用维护要点，王在林陈卓哲
WDB（500—800）系列水泥稳定碎石混合料拌和站（简称水稳拌和站），广泛用于高等级公路、城市道路、机场等道路基层材料施工。水稳拌和站安装调试和使用维护，直接影响道路基层施工质量和施工成本。本文简述水稳择
和站安装调试和使用维护要点。 1.安装调试
水稳择和站投入使用前，需先进行安装调试，其要点如下所述。
（1）胶带秤
胶带秤是关键的计量装置，其压力传感器等部件在转场过程中客易产生变形或损坏，应采取措施予以保护。胶带秤安装之前，其基础
a改进前 a改进前
图4动臂前叉改进前后应力对比
b改进后 b改进后
图5动臂后支撑改进前后的应力分析图
应满足承载强度要求，基础水平面要平整，以保证胶带秤受力均匀、计量准确。
（2）骨料仓门
骨料仓门开度应根据骨料粒径大小和用量进行适当调整。若骨料消耗量较大，仓门应调大一些；骨料消耗量较小，仓门应调小一些。骨料计量依据压力传感器承受压力和胶带转速二者进行综合控制，若骨料消耗量大、而仓门开度小，为满足水泥稳定醇石混合料配合比需要，计算机会通过程序自动指令加大胶带秤胶带转速，这样会导致胶带转速波动较大，不利于计量稳定性，进而影响水泥稳定碎石混合料配比质量。
（3）骨料仓防雨棚
力值由180MPa下降到100MPa。动臂前叉改进前、后应力对比如图4所示。
（2）后支撑改善后效果
我们通过有限元分析动臂后支撑改进前、后受力情况，可以君出：改进前其应力主要集中在支撑管和侧板的尖点处，最大应力为 121MPa。由于该部位可焊性差，加上应力集中，造成该部位容易开裂。改进后动臂后支撑的应力分布比较均勾，且支撑管改为异形锻件，其可焊性得到了提高，从而使该部位开裂的可能性大幅度减少，最大应力只有74MPa。后支撑改进前、后有限元分析如图5所示。
从售后服务反馈信息得知，改进后动臂前叉、动臂后支撑焊缝开裂大幅度下降，动臂结构更加合理，应力集中区域明显减小，提升了动臂整体质量，延长了动臂使用寿命。
（作者地址：福建省厦门市集关区灌口镇淮口南路 668号厦门厦工机械股份有限公司国内营销中心 3610223)
CM8M 2015.09 71
