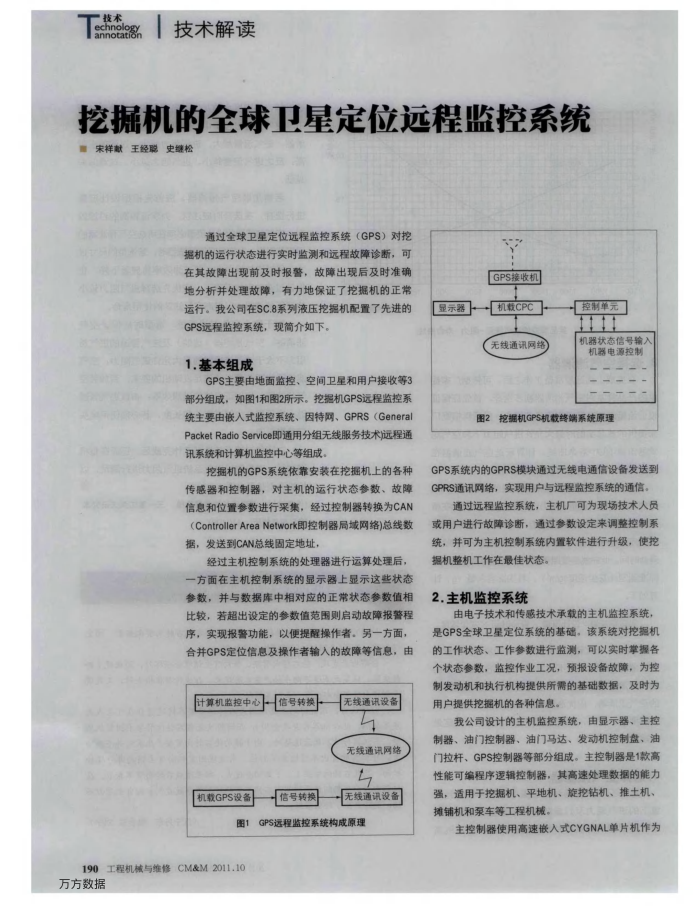

挖掘机的全球卫星定位远程监控系统宋祥献王经聪史继松
通过全球卫星定位远程监控系统（GPS）对挖据机的运行状态进行实时监测和远程故障诊断，可
在其故障出现前及时报警，故障出现后及时准确地分析并处理故障，有力地保证了挖掘机的正常运行。我公司在SC.8系列液压挖掘机配置了先进的
GPS远程监控系统，现简介如下。 1.基本组成
GPS主要由地面监控、空间卫星和用户接收等3 部分组成，如图1和图2所示。挖据机GPS远程监控系统主要由嵌入式监控系统、因特网、GPRS（General PacketRadioService即通用分组无线服务技术远程通讯系统和计算机监控中心等组成。
挖掘机的GPS系统依靠安装在挖掘机上的各种传感器和控制器，对主机的运行状态参数、故障信息和位置参数进行采集，经过控制器转换为CAN（ControllerAreaNetwork即控制器局城网络）总线数据，发送到CAN总线固定地址，
经过主机控制系统的处理器进行运算处理后，一方面在主机控制系统的显示器上显示这些状态参数，并与数据库中相对应的正常状态参数值相比较，若超出设定的参数值范围则启动故障报警程序，实现报警功能，以便提醒操作者。另一方面，合并GPS定位信息及操作者输入的故障等信息，由
计算机监控中心
信号转换
机载GPS设备
信号转换
无线通讯设备 M 无线通讯网络 W 无线通讯设备
图1GPS选程监控系统构成原理
190工程机械与维修CM&M2011.10 万方数据
GPS接收机
控制单元
显示器机载CPC
机器状态信号输入
无线通讯网络
机器电源控制
图2挖掘机GPS机载终端系统原理
GPS系统内的GPRS模块通过无线电通信设备发送到 GPRS通讯网络，实现用户与远程监控系统的通信。
通过远程监控系统，主机厂可为现场技术人员或用户进行故障诊断，通过参数设定来调整控制系统，并可为主机控制系统内置软件进行升级，使挖
据机整机工作在最佳状态。 2.主机监控系统
由电子技术和传感技术承载的主机监控系统，是GPS全球卫星定位系统的基础。该系统对挖据机的工作状态、工作参数进行监测，可以实时掌握各个状态参数，监控作业工况，预报设备故障，为控制发动机和执行机构提供所需的基础数据，及时为用户提供挖掘机的各种信息。
我公司设计的主机监控系统，由显示器、主控制器、油门控制器、油门马达、发动机控制盘、油门拉杆、GPS控制器等部分组成。主控制器是1款高性能可编程序逻辑控制器，其高速处理数据的能力强，适用于挖掘机、平地机、旋挖钻机、推土机、摊铺机和泵车等工程机械。
主控制器使用高速嵌入式CYGNAL单片机作为
