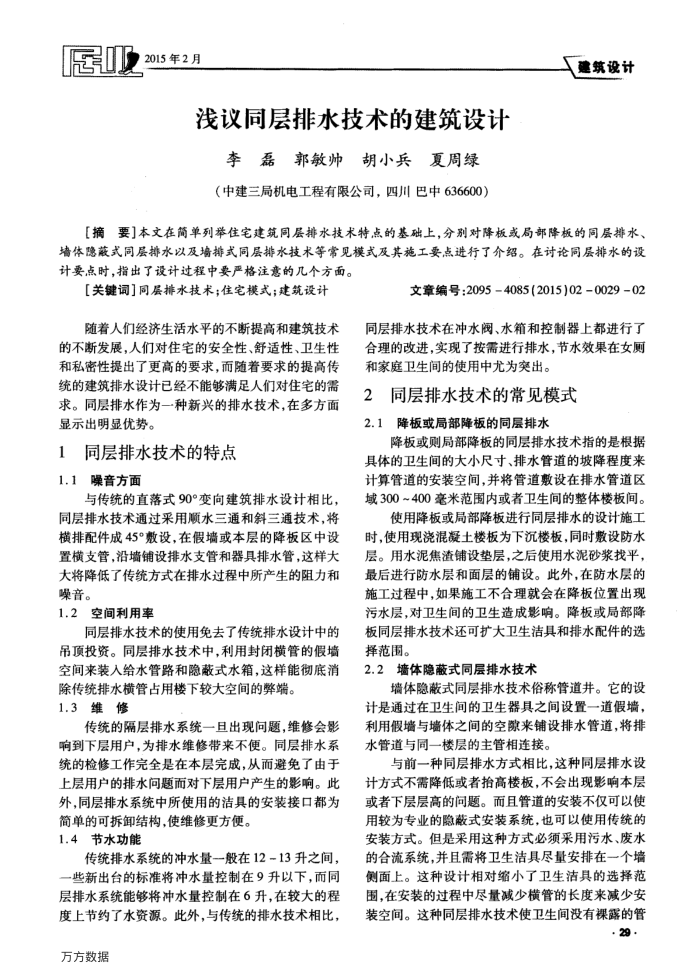

浅议同层排水技术的建筑设计
李磊郭敏帅胡小兵夏周绿（中建三局机电工程有限公司，四川巴中636600）
上建筑设计
[摘要]本文在简单列举住宅建筑同层排水技术特点的基础上，分别对降板或局部降板的同层排水、计要点时，指出了设计过程中要严格注意的几个方面。
[关键词]同层排水技术；住宅模式：建筑设计随着人们经济生活水平的不断提高和建筑技术
的不断发展，人们对住宅的安全性、舒适性、卫生性和私密性提出了更高的要求，而随着要求的提高传统的建筑排水设计已经不能够满足人们对住宅的需求。同层排水作为一种新兴的排水技术，在多方面显示出明显优势。
1同层排水技术的特点 1.1噪音方面
与传统的直落式90°变向建筑排水设计相比，同层排水技术通过采用顺水三通和斜三通技术，将横排配件成45°敷设，在假墙或本层的降板区中设置横支管，沿墙铺设排水支管和器具排水管，这样大大将降低了传统方式在排水过程中所产生的阻力和噪音。
1.2空间利用率
同层排水技术的使用免去了传统排水设计中的吊顶投资。同层排水技术中，利用封闭横管的假墙空间来装人给水管路和隐鼓式水箱，这样能彻底消
除传统排水横管占用楼下较大空间的弊端。 1.3维修
传统的隔层排水系统一且出现问题，维修会影
问到下层用户，为排水维修带采不便。同层排水系统的检修工作完全是在本层完成，从而避免了由于上层用户的排水问题而对下层用户产生的影响。此外，同层排水系统中所使用的洁具的安装接口都为
简单的可拆卸结构，使维修更方便。 1.4节水功能
传统排水系统的冲水量一般在12-13升之间，一些新出台的标准将冲水量控制在9升以下，而同层排水系统能够将冲水量控制在6升，在较大的程度上节约了水资源。此外，与传统的排水技术相比，
万方数据
文章编号：20954085(2015)02002902
同层排水技术在冲水阀、水箱和控制器上都进行了合理的改进，实现了按需进行排水，节水效果在女厕和家庭卫生间的使用中尤为突出。
2同层排水技术的常见模式 2.1降板或局部降板的同层排水
降板或则局部降板的同层排水技术指的是根据具体的卫生间的大小尺寸、排水管道的坡降程度来计算管道的安装空间，并将管道敷设在排水管道区域300~400毫米范围内或者卫生间的整体楼板间。
使用降板或局部降板进行同层排水的设计施工时，使用现浇混凝土楼板为下沉楼板，同时敷设防水层。用水泥焦渣铺设垫层，之后使用水泥砂浆找平，最后进行防水层和面层的铺设。此外，在防水层的施工过程中，如果施工不合理就会在降板位置出现污水层，对卫生间的卫生造成影响。降板或局部降板同层排水技术还可扩大卫生洁具和排水配件的选择范围。
2.2墙体隐蔽式同层排水技术
墙体隐蔽式同层排水技术俗称管道井。它的设计是通过在卫生间的卫生器具之间设置一道假墙，利用假墙与墙体之间的空隙来铺设排水管道，将排水管道与同一楼层的主管相连接。
与前一种同层排水方式相比，这种同层排水设计方式不需降低或者抬高楼板，不会出现影响本层或者下层层高的问题。而且管道的安装不仅可以使用较为专业的隐蔽式安装系统，也可以使用传统的安装方式。但是采用这种方式必须采用污水、废水的合流系统，并且需将卫生洁具尽量安排在一个墙侧面上。这种设计相对缩小了卫生洁具的选择范围，在安装的过程中尽量减少横管的长度来减少安装空间。这种同层排水技术使卫生间没有裸露的管
