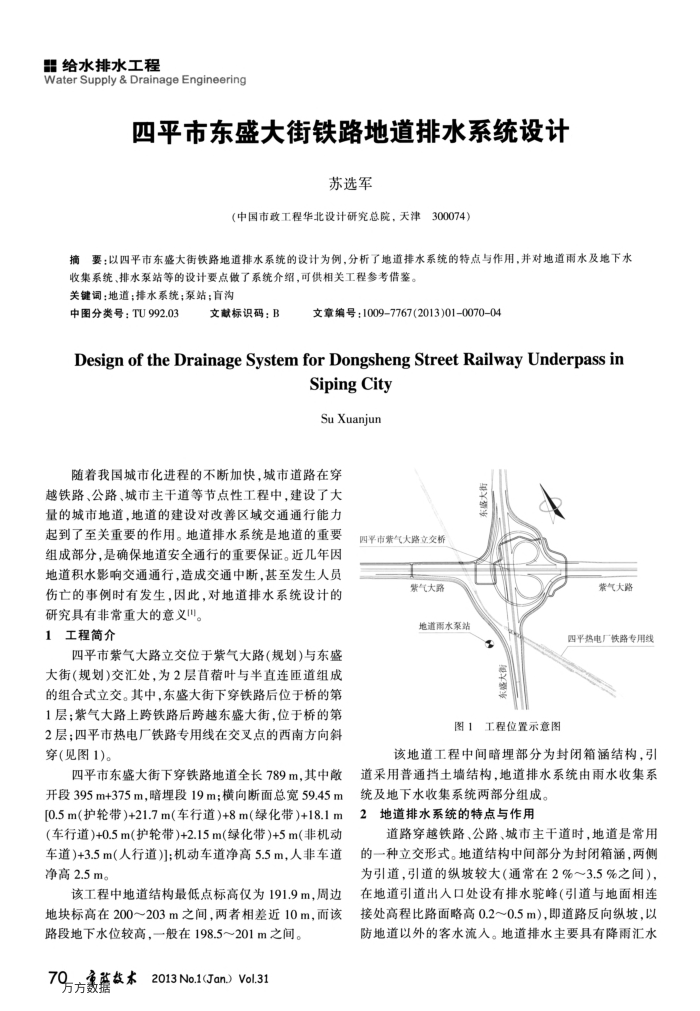

四平市东盛大街铁路地道排水系统设计
苏选军
中国市政工程华北设计研究总院，天津300074）
摘要：以四平市东盛大街铁路地道排水系统的设计为例，分析了地道排水系统的特点与作用，并对地道雨水及地下水
收集系统、排水泵站等的设计要点做了系统介绍，可供相关工程参考借鉴。关键词：地道；排水系统；泵站；盲沟
中图分类号：TU992.03
文献标识码：B
文章编号：10097767(2013)01007004
DesignoftheDrainageSystemforDongshengStreetRailwayUnderpassin
SipingCity SuXuanjun
随着我国城市化进程的不断加快，城市道路在穿
越铁路、公路、城市主干道等节点性工程中，建设了大量的城市地道，地道的建设对改善区域交通通行能力起到了至关重要的作用。地道排水系统是地道的重要组成部分，是确保地道安全通行的重要保证。近儿年因地道积水影响交通通行，造成交通中断，基至发生人员伤亡的事例时有发生，因此，对地道排水系统设计的
研究具有非常重大的意义"。 1工程简介
四平市紫气大路立交位于紫气大路(规划)与东盛大街(规划)交汇处，为2层首叶与半直连匝道组成的组合式立交。其中，东盛大街下穿铁路后位于桥的第 1层；紫气大路上跨铁路后跨越东盛大街，位于桥的第 2层；四平市热电厂铁路专用线在交叉点的西南方向斜穿(见图1)。
四平市东盛大街下穿铁路地道全长789m，其中散开段395m+375m，暗埋段19m；横向断面总宽59.45m[0.5m(护轮带)+21.7m(车行道)+8m(绿化带)+18.1m(车行道)+0.5m(护轮带）)+2.15m绿化带)+5m(非机动车道)+3.5m(人行道）；机动车道净高5.5m，人非车道净高2.5m。
该工程中地道结构最低点标高仅为191.9m，周边地块标高在200～203m之间，两者相差近10m，而该
路段地下水位较高，一般在198.5～201m之间。 70-一重蓝数本
2013No.1(Jan.）Vol.31
方方数据
四平市紫气大路立交桥
紫气大路
地道雨水泵站
盛大街
紫气大路
四平热电厂铁路专用线东盛大街
图1工程位置示意图
该地道工程中间暗埋部分为封闭箱涵结构，引
道采用普通挡土墙结构，地道排水系统由雨水收集系
统及地下水收集系统两部分组成。 2地道排水系统的特点与作用
道路穿越铁路、公路、城市主干道时，地道是常用
的一种立交形式。地道结构中间部分为封闭箱涵，两侧为引道，引道的纵坡较大（通常在2%～3.5%之间），在地道引道出人口处设有排水驼峰（引道与地面相连接处高程比路面略高0.2～0.5m)，即道路反向纵坡，以防地道以外的客水流人。地道排水主要具有降雨汇水
