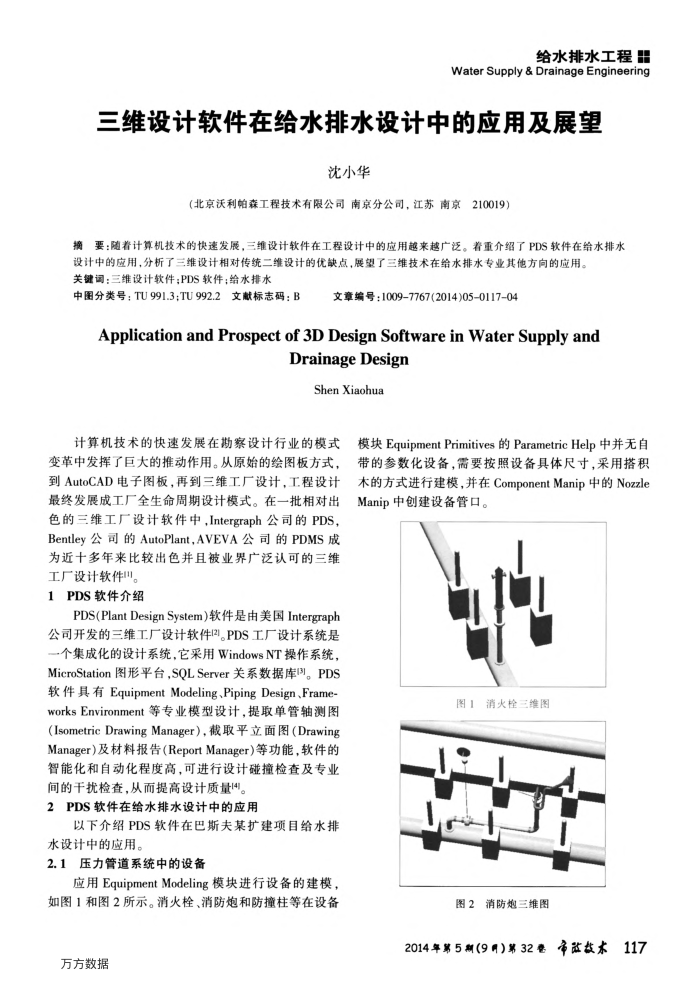

三维设计软件在给水排水设计中的应用及展望
沈小华
(北京沃利帕森工程技术有限公司南京分公司，江苏南京210019）
摘要：随着计算机技术的快速发展，三维设计软件在工程设计中的应用越来越广泛。着重介绍了PDS软件在给水排水
设计中的应用，分析了三维设计相对传统二维设计的优缺点，展望了三维技术在给水排水专业其他方向的应用。关键词：三维设计软件；PDS软件；给水排水
中图分类号：TU991.3；TU992.2文献标志码：B
文章编号：1009-7767(2014)05011704
ApplicationandProspectof3DDesignSoftwareinWaterSupplyand
DrainageDesign
ShenXiaohua
计算机技术的快速发展在勘察设计行业的模式变革中发挥了巨大的推动作用。从原始的绘图板方式，到AutoCAD电子图板，再到三维工厂设计，工程设计最终发展成工厂全生命周期设计模式。在一批相对出色的三维工厂设计软件中，Intergraph公司的PDS， Bentley公司的AutoPlant，AVEVA公司的PDMS成为近十多年来比较出色并且被业界广泛认可的三维
工厂设计软件！。 1PDS软件介绍
PDS(PlantDesignSystem）软件是由美国Intergraph 公司开发的三维工厂设计软件(2)。PDS工厂设计系统是-个集成化的设计系统.它采用WindowsNT操作系统， MicroStation图形平台，SOLServer关系数据库3]。PDS 软件具有Equipment Modeling、Piping Design、Frame-worksEnvironment等专业模型设计，提取单管轴测图（IsometricDrawingManager），截取平立面图（Drawing Manager）及材料报告（ReportManager）等功能，软件的智能化和自动化程度高，可进行设计碰撞检查及专业
间的干扰检查，从而提高设计质量14。 2PDS软件在给水排水设计中的应用
以下介绍PDS软件在巴斯夫某扩建项目给水排水设计中的应用。
2.1压力管道系统中的设备
应用EquipmentModeling模块进行设备的建模，如图1和图2所示。消火栓、消防炮和防撞柱等在设备万方数据
模块EquipmentPrimitives的ParametricHelp中并无自带的参数化设备，需要按照设备具体尺寸，采用搭积木的方式进行建模，并在ComponentManip中的Nozzle Manip中创建设备管口。
图1消火栓三维图图2消防炮三维图
