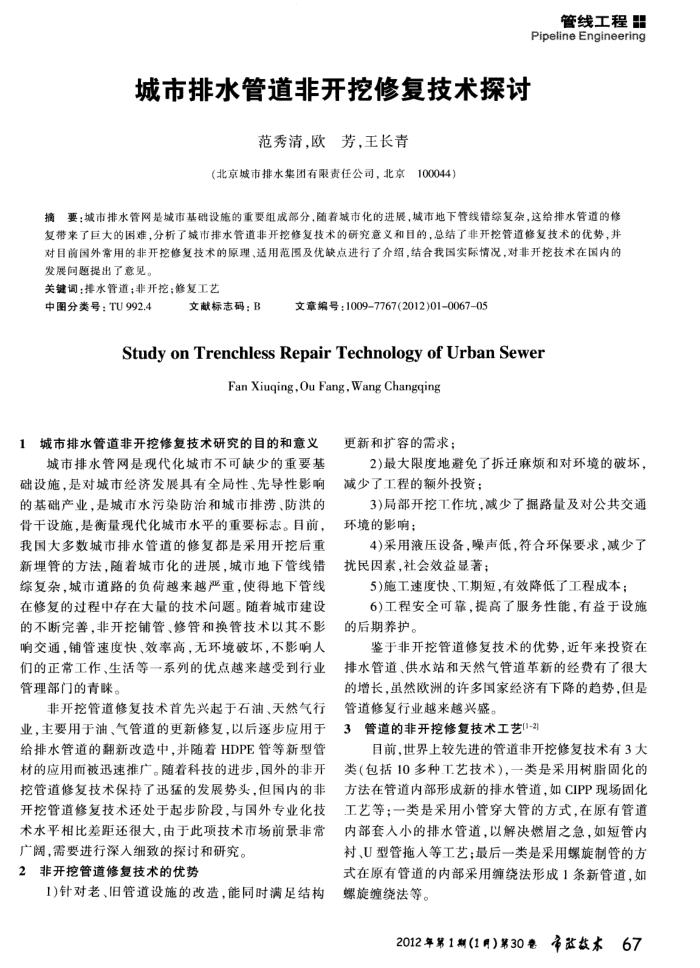

城市排水管道开挖修复技术探讨
范秀清，欧芳，王长青
（北京城市排水集团有限责任公司，北京100044）
管线工程田 Pipeline Engineering
复带来了巨大的围难，分析了城市排水管道非开挖修复技术的研究意义和目的，总结了非开挖管道修复技术的优势，并对目前国外常用的非开挖修复技术的原理、适用范围及优缺点进行了介绍，结合我国实际情况，对非开挖技术在国内的发展问题提出了意见。
关键调：排水管道；非开挖；修复工艺
中图分类号：TU992.4
文献标志码：B
文章编号：10097767(2012)01006705
StudyonTrenchlessRepairTechnologyofUrbanSewer
Fan Xiuqing, Ou Fang, Wang Changqing
1城市排水管道非开挖修复技术研究的目的和意义
城市排水管网是现代化城市不可缺少的重要基础设施，是对城市经济发展具有全局性、先导性影响的基础产业，是城市水污染防治和城市排涝、防洪的骨干设施，是衡量现代化城市水平的重要标志。目前，我国大多数城市排水管道的修复都是采用开挖后重新埋管的方法，随着城市化的进展，城市地下管线错综复杂，城市道路的负荷越来越严重，使得地下管线在修复的过程中存在大量的技术问题。随着城市建设的不断完善，非开挖铺管、修管和换管技术以其不影响交通，铺管速度快、效率高，无环境破坏，不影响人们的正常工作、生活等一系列的优点越来越受到行业管理部门的青。
非开挖管道修复技术首先兴起于石油、天然气行业，主要用于油、气管道的更新修复，以后逐步应用于给排水管道的翻新改遵中，并随者HDPE管等新型管材的应用而被迅速推产。随者科技的进步，国外的非开挖管道修复技术保持了迅猛的发展势头，但国内的非开挖管道修复技术还处于起步阶段，与国外专业化技术水平相比差距还很大，由于此项技术市场前景非常
广阔，需要进行深入细致的探讨和研究。 2非开挖管道修复技术的优势
1)针对老、旧管道设施的改造，能同时满足结构
更新和扩容的需求；
2)最大限度地避免了拆迁麻烦和对环境的破坏，减少了工程的额外投资；
3)局部开挖工作坑，减少广掘路量及对公共交通
环境的影响：
4)采用液压设备，噪声低，符合环保要求，减少了扰民因素，社会效益显著；
5)施工速度快、工期短，有效降低了工程成本：
6)工程安全可靠，提高了服务性能，有益于设施的后期养护。
鉴于非开挖管道修复技术的优势，近年来投资在排水管道、供水站和天然气管道革新的经费有了很大的增长，虽然欧洲的许多国家经济有下降的趋势，但是管道修复行业越来越兴盛。
3管道的非开挖修复技术工艺[1-2}
目前，世界上较先进的管道非开挖修复技术有3大类（包括10多种工艺技术），一类是采用树脂固化的方法在管道内部形成新的排水管道，如CIPP现场固化工艺等：一类是采用小管穿大管的方式，在原有管道内部套人小的排水管道，以解决燃眉之急，如短管内衬、U型管拖人等工艺；最后一类是采用螺旋制管的方式在原有管道的内部采用缠绕法形成1条新管道，如螺旋缠绕法等。
