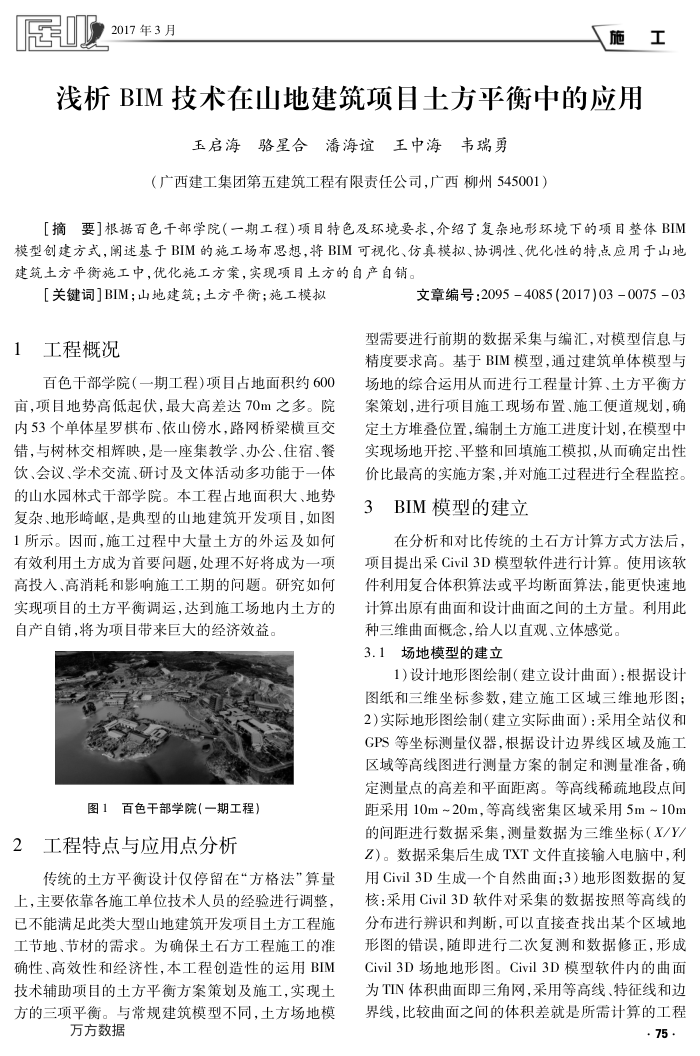

2017年3月
施工
浅析BIM技术在山地建筑项目土方平衡中的应用
玉启海骆星合潘海谊王中海韦瑞勇
（广西建工集团第五建筑工程有限责任公司，广西柳州545001。
[摘要]根据百色干部学院（一期工程)项目特色及环境要求，介绍了复杂地形环境下的项目整体BIM 模型创建方式，阐述基于BIM的施工场布思想，将BIM可视化、仿真模拟、协调性、优化性的特点应用于山地建筑土方平衡施工中，优化施工方案，实现项目土方的自产自销。
L关键词BIM；山地建筑：土方平衡：施工模报 1工程概况
百色干部学院（一期工程）项目占地面积约600 亩，项目地势高低起伏，最大高差达70m之多。院内53个单体星罗棋布、依山水，路网桥梁横亘交错，与树林交相辉映，是一座集教学、办公、住宿、餐饮、会议、学术交流、研讨及文体活动多功能于一体的山水园林式干部学院。本工程占地面积大、地势复杂、地形崎岖，是典型的山地建筑开发项目，如图 1所示。因而，施工过程中大量土方的外运及如何有效利用土方成为首要问题，处理不好将成为一项高投入、高消耗和影响施工工期的问题。研究如何实现项目的土方平衡调运，达到施工场地内土方的自产自销，将为项目带来巨大的经济效益。
图1百色干部学院（一期工程）
2工程特点与应用点分析
传统的土方平衡设计仅停留在“方格法”算量上，主要依靠各施工单位技术人员的经验进行调整，已不能满足此类大型山地建筑开发项目土方工程施工节地、节材的需求。为确保土石方工程施工的准确性、高效性和经济性，本工程创造性的运用BIM 技术辅助项目的土方平衡方案策划及施工，实现土方的三项平衡。与常规建筑模型不同，土方场地模
万方数据
文章编号：2095-4085(2017)03-0075-03
型需要进行前期的数据采集与编汇，对模型信息与精度要求高。基于BIM模型，通过建筑单体模型与场地的综合运用从而进行工程量计算、土方平衡方案策划，进行项目施工现场布置、施工便道规划，确定土方堆叠位置，编制土方施工进度计划，在模型中实现场地开挖、平整和回填施工模拟，从而确定出性价比最高的实施方案，并对施工过程进行全程监控。
BIM模型的建立 3
在分析和对比传统的土石方计算方式方法后，项目提出采Civil3D模型软件进行计算。使用该软件利用复合体积算法或平均断面算法，能更快速地计算出原有曲面和设计曲面之间的土方量。利用此
种三维曲面概念，给人以直观、立体感觉。 3.1场地模型的建立
1）设计地形图绘制（建立设计曲面）：根据设计图纸和三维坐标参数，建立施工区域三维地形图； 2）实际地形图绘制（建立实际曲面）：采用全站仪和 GPS等坐标测量仪器，根据设计边界线区域及施工区域等高线图进行测量方案的制定和测量准备，确定测量点的高差和平面距离。等高线稀疏地段点间距采用10m~20m，等高线密集区域采用5m~10m 的间距进行数据采集，测量数据为三维坐标（X/Y/ Z）。数据采集后生成TXT文件直接输人电脑中，利用Civil3D生成一个自然曲面3）地形图数据的复核：采用Civil3D软件对采集的数据按照等高线的分布进行辨识和判断，可以直接查找出某个区域地形图的错误，随即进行二次复测和数据修正，形成 Civil3D场地地形图。Civil3D模型软件内的曲面为TIN体积曲面即三角网，采用等高线、特征线和边界线，比较曲面之间的体积差就是所需计算的工程
·75·
