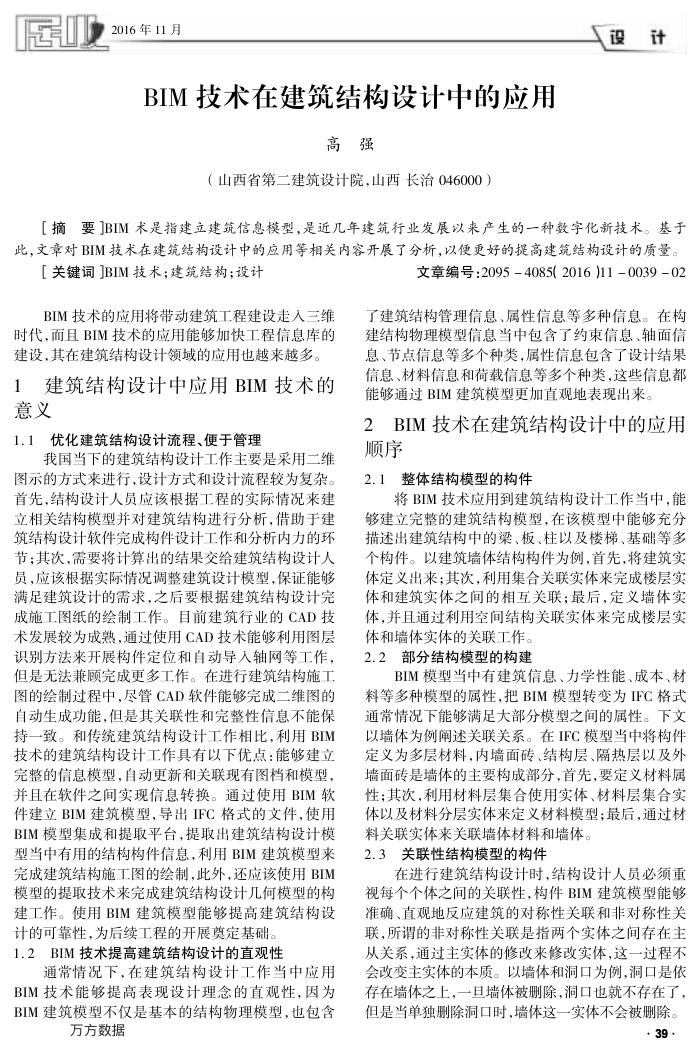

BIM技术在建筑结构设计中的应用
高强
（山西省第二建筑设计院，山西长治046000）
设计
「摘要BIM术是指建立建筑信息模型，是近几年建筑行业发展以来产生的一种数字化新技术。基于此，文章对BIM技术在建筑结构设计中的应用等相关内容开展了分析，以便更好的提高建筑结构设计的质量。
L关键词JBIM技术；建筑结构：设计
BIM技术的应用将带动建筑工程建设走人三维时代，而且BIM技术的应用能够加快工程信息库的建设.其在建筑结构设计领域的应用也越来越多。
1建筑结构设计中应用BIM技术的意义
1.1优化建筑结构设计流程、便于管理
我国当下的建筑结构设计工作主要是采用二维图示的方式来进行，设计方式和设计流程较为复杂。首先，结构设计人员应该根据工程的实际情况来建立相关结构模型并对建筑结构进行分析，借助于建筑结构设计软件完成构件设计工作和分析内力的环节；其次，需要将计算出的结果交给建筑结构设计人员，应该根据实际情况调整建筑设计模型，保证能够满足建筑设计的需求，之后要根据建筑结构设计完成施工图纸的绘制工作。目前建筑行业的CAD技术发展较为成熟，通过使用CAD技术能够利用图层识别方法来开展构件定位和自动导人轴网等工作，但是无法兼顾完成更多工作。在进行建筑结构施工图的绘制过程中，尽管CAD软件能够完成二维图的自动生成功能，但是其关联性和完整性信息不能保持一致。和传统建筑结构设计工作相比，利用BIM 技术的建筑结构设计工作具有以下优点：能够建立完整的信息模型，自动更新和关联现有图档和模型，并且在软件之间实现信息转换。通过使用BIM软件建立BIM建筑模型，导出IFC格式的文件，使用 BIM模型集成和提取平台，提取出建筑结构设计模型当中有用的结构构件信息，利用BIM建筑模型来完成建筑结构施工图的绘制，此外，还应该使用BIM 模型的提取技术来完成建筑结构设计几何模型的构建工作。使用BIM建筑模型能够提高建筑结构设
计的可靠性，为后续工程的开展奠定基础。 1.2BIM技术提高建筑结构设计的直观性
通常情况下，在建筑结构设计工作当中应用 BIM技术能够提高表现设计理念的直观性，因为 BIM建筑模型不仅是基本的结构物理模型，也包含
方方数据
文章编号：2095-4085(2016)11-0039-02
了建筑结构管理信息、属性信息等多种信息。在构建结构物理模型信息当中包含了约束信息、轴面信息、节点信息等多个种类，属性信息包含了设计结果信息、材料信息和荷载信息等多个种类，这些信息都能够通过BIM建筑模型更加直观地表现出来。
2BIM技术在建筑结构设计中的应用顺序
2.1整体结构模型的构件
将BIM技术应用到建筑结构设计工作当中，能够建立完整的建筑结构模型，在该模型中能够充分描述出建筑结构中的梁、板、柱以及楼梯、基础等多个构件。以建筑墙体结构构件为例，首先，将建筑实体定义出来；其次，利用集合关联实体来完成楼层实体和建筑实体之间的相互关联；最后，定义墙体实体，并且通过利用空间结构关联实体来完成楼层实
体和墙体实体的关联工作。 2.2部分结构模型的构建
BIM模型当中有建筑信息、力学性能、成本、材料等多种模型的属性，把BIM模型转变为IFC格式通常情况下能够满足大部分模型之间的属性。下文以墙体为例阐述关联关系。在IFC模型当中将构件定义为多层材料，内墙面砖、结构层、隔热层以及外墙面砖是墙体的主要构成部分，首先，要定义材料属性；其次，利用材料层集合使用实体、材料层集合实体以及材料分层实体来定义材料模型；最后，通过材
料关联实体来关联墙体材料和墙体。 2.3关联性结构模型的构件
在进行建筑结构设计时，结构设计人员必须重视每个个体之间的关联性，构件BIM建筑模型能够准确、直观地反应建筑的对称性关联和非对称性关联，所谓的非对称性关联是指两个实体之间存在主从关系，通过主实体的修改来修改实体，这一过程不会改变主实体的本质。以墙体和洞口为例，洞口是依存在墙体之上，一旦墙体被删除，洞口也就不存在了，但是当单独删除洞口时，墙体这一实体不会被删除。
