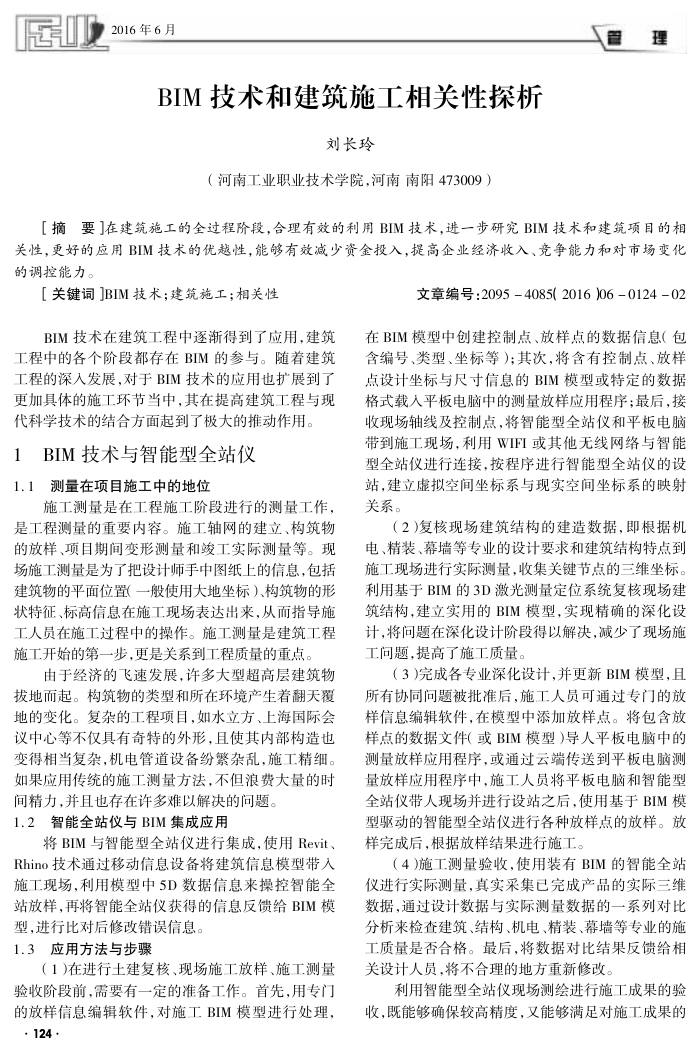

2016年6月
BIM技术和建筑施工相关性探析
刘长玲
（河南工业职业技术学院，河南南阳473009）
管理
【摘要]在建筑施工的全过程阶段，合理有效的利用BIM技术，进一步研究BIM技术和建筑项目的相关性，更好的应用BIM技术的优越性，能够有效减少资金投入，提高企业经济收入、竞争能力和对市场变化的调控能力。
L关键词JBIM技术；建筑施工：相关性
BIM技术在建筑工程中逐渐得到了应用建筑
工程中的各个阶段都存在BIM的参与。随者建筑工程的深入发展，对于BIM技术的应用也扩展到了更加具体的施工环节当中，其在提高建筑工程与现代科学技术的结合方面起到了极大的推动作用
BIM技术与智能型全站仪 1.1测量在项目施工中的地位
施工测量是在工程施工阶段进行的测量工作，是工程测量的重要内容。施工轴网的建立、构筑物的放样、项目期间变形测量和峻工实际测量等。现场施工测量是为了把设计师手中图纸上的信息，包括建筑物的平面位置一般便用大地坐标）、构筑物的形状特征、标高信息在施工现场表达出来，从而指导施工人员在施工过程中的操作。施工测量是建筑工程施工开始的第一步，更是关系到工程质量的重点。
由于经济的飞速发展，许多大型超高层建筑物拔地而起。构筑物的类型和所在环境产生着翻天覆地的变化。复杂的工程项目，如水立方、上海国际会议中心等不仅具有奇特的外形，且使其内部构造也变得相当复杂，机电管道设备纷繁杂乱，施工精细。如果应用传统的施工测量方法，不但浪费大量的时
间精力，并且也存在许多难以解决的间题 1.2智能全站仪与BIM集成应用
将BIM与智能型全站仪进行集成，使用Revit、 Rhino技术通过移动信息设备将建筑信息模型带入施工现场，利用模型中5D数据信息来操控智能全站放样，再将智能全站仪获得的信息反馈给BIM模
型，进行比对后修改错误信息。 1.3应用方法与步骤
（1)在进行土建复核、现场施工放样、施工测量验收阶段前，需要有一定的准备工作。首先，用专门的放样信息编辑软件，对施工BIM模型进行处理，·124·
文章编号：2095-4085(2016)06-0124-02
在BIM模型中创建控制点、放样点的数据信息（包含编号、类型、坐标等)；其次，将含有控制点、放样点设计坐标与尺寸信息的BIM模型或特定的数据格式载人平板电脑中的测量放样应用程序；最后，接收现场轴线及控制点，将智能型全站仪和平板电脑带到施工现场，利用WIFI或其他无线网络与智能型全站仪进行连接，按程序进行智能型全站仪的设站，建立虚拟空间坐标系与现实空间坐标系的映射关系。
（2)复核现场建筑结构的建造数据，即根据机电、精装、幕墙等专业的设计要求和建筑结构特点到施工现场进行实际测量，收集关键节点的三维坐标。利用基于BIM的3D激光测量定位系统复核现场建筑结构，建立实用的BIM模型，实现精确的深化设计，将问题在深化设计阶段得以解决，减少了现场施工问题，提高了施工质量。
（3)完成各专业深化设计，并更新BIM模型，且所有协同问题被批准后，施工人员可通过专门的放样信息编辑软件，在模型中添加放样点。将包含放样点的数据文件（或BIM模型)导人平板电脑中的测量放样应用程序，或通过云端传送到平板电脑测量放样应用程序中，施工人员将平板电脑和智能型全站仪带人现场并进行设站之后.使用基于BIM模型驱动的智能型全站仪进行各种放样点的放样。放样完成后，根据放样结果进行施工。
（4)施工测量验收，使用装有BIM的智能全站
仪进行实际测量，真实采集已完成产品的实际三维数据，通过设计数据与实际测量数据的一系列对比分析来检查建筑、结构、机电、精装、幕墙等专业的施工质量是否合格。最后，将数据对比结果反馈给相关设计人员，将不合理的地方重新修改。
利用智能型全站仪现场测绘进行施工成果的验
收，既能够确保较高精度，支能够满足对施工成果的
