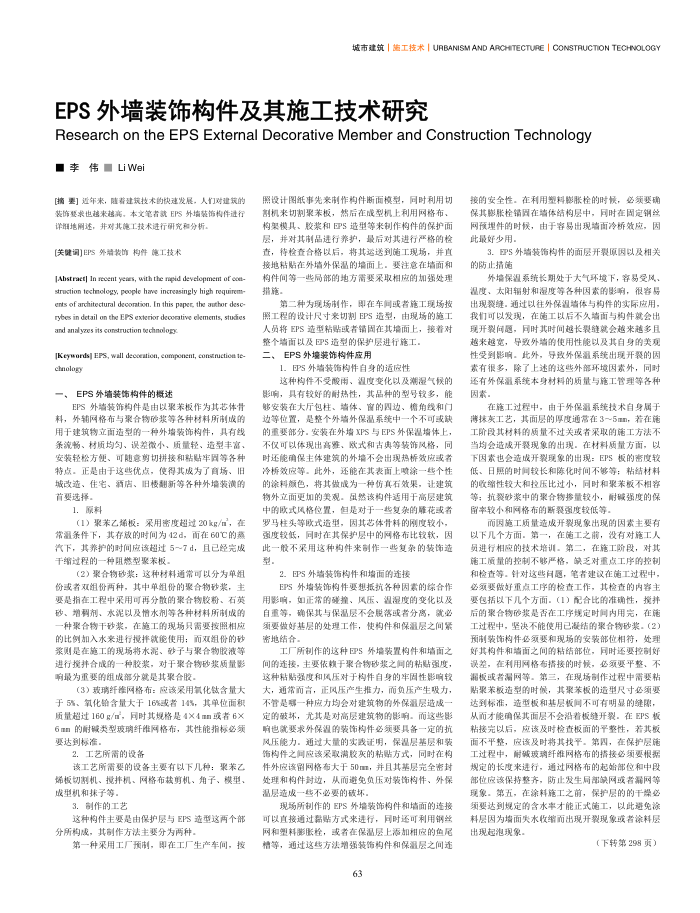

城市建筑1范工技术1URBANISMAND ARCHITECTURE1CONSTRUCTION TECHNOLOGY
EPS外墙装饰构件及其施工技术研究
Research on the EPS External Decorative Member and Construction Technology ■李伟LiWei
[摘要】适年来，随着建发技术的快建发展，人们对建获的装饰要求也越来越高，本文笔者就EPS外墙装饰构件进行
详明地同述，并对其总工技术进行研究和分析。[关建调]EPS外增装饰构件施工技术
[Abstraet] In recent years, with the rapid development of con strection technology, people have increasingly high requirem ents of architectural deooraton. Ln this paper the author desc rybes in detail on the EPS exterior deooeative elements, studies and analyzes its construction technolog
[Keywords] EPS, wall decoeation, component, constructioat cheelegy
EPS外墙装饰构件的概述
-
EPS外墙装饰构件是由以聚苯板作为其芯体骨科，外辅网格布与聚合物砂炭等各种材料所制成的用于建筑物立面造型的一种外增装饰构件，具有毁条流畅、材质均匀、误差微小、质量轻、造型丰富、安装轻松方便、可随意剪切拼接和粘贴牢同等各种特点。正是由于这些优点，使得其成为了商场、旧城改造、住宅、消店、旧楼翻新等各种外增装演的
首要选择。 1．原料
（1）聚苯乙筛板：采用密度超过20kg/，在常温条件下，其存改的时间为42d，面在60℃的蒸汽下，其养护的时间应该超过57d，且已经完成干缩过程的一种阻燃型聚苯板。
（2）聚合物砂浆：这种材料通常可以分为单组份或者双组份两种，其中单组份的聚合物砂案，主要是指在工程中采用可再分散的聚合物胶粉、石英砂、增稠剂、水泥以及增水剂等各种材料所制成的一种聚合特干砂案，在施工的现场只需要按照相应的比例加入水案进行搅择就能使用；而双组份的础案则是在施工的现场将水泥、砂子与聚合物股液等进行并合成的一种胶案，对于聚合物砂炭质量影响最为重要的组成部分就是其聚合胶。
（3）玻璃纤维网格布：应该采用氟化钛含量大于5%、氧化给含量大于16%或者14%，其单位面积质量超过160g/n，同时其规格是4×4m或者6X 6晶的射碳类型玻璃纤维网格布，其性能指标必频要达到标准。
2.工艺所需的设备
该工艺所雷要的设备主要有以下几种：聚苯乙烯板切割机、搅拌机、网格布载剪机、角子、模型、或型机和抹子等。
3.制作的工艺
这种构件主要是由保护层与EPS造型这两个部分所构成，其制作方法主要分为两种。
第一种采用工厂预制，即在工厂生产车间，按
照设计图纸事先来制作构件断面模型，同时利用切割机来切割聚苯板，然后在成型机上利用网格布、构累模其、股装和EPS造型等来制作构件的保护面层，并对其制品进行养护，圾后对其进行产格的检查，待检查合格以后，将其运送到随工现场，并直接地粘贴在外填外保温的增面上，要注意在填面和构件间等一些局部的地方雷要采取相应的加强处理措施
第二种为现场制作，即在车间或者施工现场按照工程的设计尺寸案切制PS造型，由现场的施工人员将EPS造型粘贴或者销固在其增面上，接着对整个墙面以及EPS造型的保护层进行施工。
EPS外墙装饰构件应用
1.EPS外墙装饰构件自身的适应性
这种构件不受酸南、温度变化以及潮湿气候的影响，具有较好的耐热性，其品种的型号软多，能够安装在大厅包柱、墙体、窗的四边、循角线和门边等位置，是整个外增外保温系统中一个不可或缺的重要部分-安装在外增XPS与EPS外保混增体上，不仅可以体现出高雅、欧式和吉典等装饰风格，同时还能确保主体建筑的外增不会出现热桥效应或者冷桥效应等，此外，还能在其表面上喷涂一些个性的涂料巅色，将其做成为一种伤真石效果，让建筑物外立面更加的美观。虽然该构件适用于高层建筑中的欧式风格位置，但是对于一些复杂的靡花或者罗马柱头等欧式造型，因其芯体骨料的刚度较小，强度较低，同时在其保护层中的网格布比较软，因此一般不果用这种构件来副作一些复款的装饰造
型.
2.EPS外墙装饰构件和增面的连接
EPS外增装饰构件要想抵抗各种因素的综合作
用影响，如正常的硅撞、风压、温湿度的变化以及自重等，确保其与保温层不会脱落或者分高，就必须要做好基层的处理工作，使构件和保温层之间紧密地结合。
工厂所制作的这种E5外增装置构件和填面之间的连接，主要依款于聚合物砂浆之间的粘贴强度，这种粘贴强度和风压对于构件自身的牢固性影响较大，通常而言，正风压产生推力，而负压产生吸力，不管是邸一种应力均会对建筑物的外保温层造成一定的破坏，尤其是对高层建筑物的影响。而这些影响也就要求外保温的装饰构件必频要具备一定的抗风压能力，通过大量的实践证明，保温层基层和装饰构件之间应该采取满胶灰的粘贴方式，同时在构件外应该留网格布大于50m，并且其基层完全密封处理和构件封边，从而避免负压对装饰构件、外保温层造成一些不必要的破坏，
现场所制作的EPS外增装饰构件和墙面的连接可以直接通过嘉贴方式来进行，同时还可利用钢丝网和型料影胀栓，或者在保温层上添加相应的鱼尾增等，通过这些方法增强装饰构件和保温层之间违
63
接的安全性，在利用塑料膨联栓的时候，必频要确保其膨胀栓销胃在墙体结构层中，同时在固定钢丝网预埋件的时候，由于客易出现墙面冷桥效应，因此最好少用。
3.EPS外增装饰构件的面层开裂原因以及相关的防止措随
外增保温系统长期处于大气环境下，容易受风，混度、太阳辐射和湿度等各种因素的影响，很容易出现裂缝。通过以往外保温墙体与构件的实际应用，我们可以发现，在随工以后不久墙面与构件累会出现开裂间愿，同时其时间越长裂维款会越来越多且越来越宽，导效外增的使用性能以及其自身的美观性受到影响。此外，导效外保温系统出现开裂的因索有很多，除了上述的这些外部环境因素外，同时还有外保温系统本身材料的质量与施工管理等各种因素。
在施工过程中，由于外保温系统技术自身属于薄抹灾工艺，其面层的厚度通常在35前，若在施工阶段其材料的质量不过关或者采取的施工方法不当均会造成开裂现象的出现，在材料质量方面，以下因素也会造或开裂现象的出现：EPS板的密度较低、日照的时闻较长和陈化时间不够等；粘结材料的收缩性较大和控压比过小，同时和聚苯极不相容等；抗裂砂浆中的聚合物捞量较小，耐碱强度的保留率较小和网格布的断裂强度较低等。
而因施工质量造成开裂现象出现的因索主要有以下几个方面，第一，在随工之前，没有对施工人员进行相应的技术培训，第二，在施工阶段，对其施工质量的控制不够严格，缺乏对重点工序的控制和检查等。针对这些闫题，笔者建议在随工过程中，必须要做好重点工序的检查工作，其检查的内容主要包括以下几个方面，（1）配合比的准确性，提并后的聚合物砂浆是否在工序规定时间内用完，在施工过程中，坚决不能使用已液结的聚合特砂案，（2）预制装饰构件必颈要和现场的安装部位相符，处理好其构件和墙面之间的粘结部位，同时还要控制好误差，在利用网格布措接的时候，必须要平整、不漏板或者漏网等，第三，在现场制作过程中雷要粘贴聚苯板造型的时候，其聚苯板的造型尺寸必须要达到标准，造型板和基层表闻不可有明显的缝，从而才能确保其面层不会沿着板缝开裂，在EPS表粘接完以后，应该及时检查板面的平整性，若其板面不平整，应该及时将其找平，第四，在保护层施工过程中，耐碱玻璃纤维网格布的措接必须要根据规定的长度来进行，通过网格布的起始部位和中段部位应该保持整齐，防止发生局部缺网或者痛网等现象，第五，在涂料施工之前，保护层的的干常多须要达到规定的含水率才能正式施工，以此避免涂料层因为增面失水收缔而出现开裂现象或者涂料层出现起泡现象。
（下转第298页）
