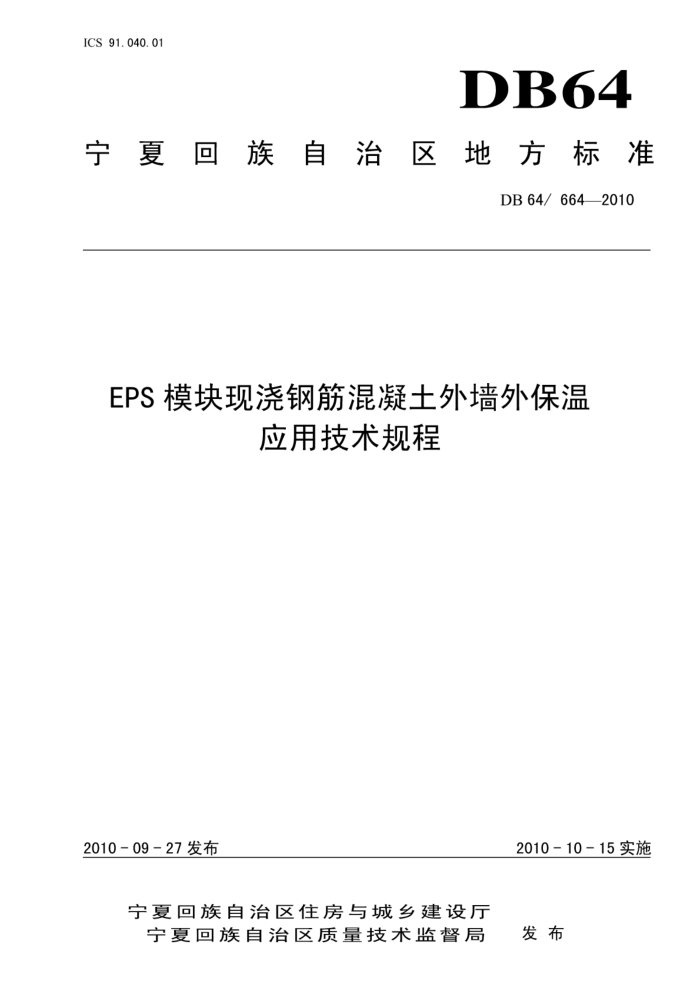

ICS 91.040.01
DB64
宁夏回族自治区地方标准
DB64/664—2010
EPS模块现浇钢筋混凝土外墙外保温
应用技术规程
2010-09-27发布
2010-10-15实施
宁夏回族自治区住房与城乡建设厅
发布
宁夏回族自治区质量技术监督局 DB64/6642010
目 次
前言总则·
1
2 规范性引用文件 3 术语 4 材料要求·
构造要求· 6 设计要求
10
施工要求· 工程质量验收·
7
11
8
·14
附录A（资料性附录）地面热辐射保温层（地热）设计与施工附录B（资料性附录）屋面、楼地面保温层设计与施工· 附录C（资料性附录）空心模块室内隔墙设计与施工
17
18
20 DB64/6642010
前 言
本标准的编写格式符合GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写》的要求。 本标准由宁夏回族自治区住房和城乡建设厅提出并归口，授权编制单位管理并负责解释。 本标准由宁夏回族自治区住房和城乡建设厅批准。 本标准自发布之日起实施。 本规程的主编单位：宁夏建筑科学研究院有限公司本规程的协编单位：哈尔滨鸿盛房屋节能体系研发中心、宁夏建筑标准设计办公室、宁夏城乡规划
设计研究院有限公司、宁夏建工集团。
本标准的主要起草人：王福华、林国海、朱世平、郭志军、孙晓阳、毛学军、邝山鹰、卜勇、马彦新、林宣佐、魏友海、翟秀英、吕品、梁丽蕊。
II DB64/6642010
EPS模块现浇钢筋混凝土外墙外保温应用技术规程
1总则
1.1为规范EPS模块现浇钢筋混凝土外墙外保温技术体系在建筑工程中的应用，保证现浇混凝土外墙外保温工程质量，提高工程的耐久性，做到技术先进、安全适用、经济合理，制定本规程。 1.2本规程适用于新建现浇混凝土外墙外保温工程的设计、施工和工程质量验收。
EPS模块现浇钢筋混凝土外墙外保温体系的设计、施工和工程质量验收，除应符合本规程外，尚应
符合国家、行业现行有关标准的规定。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50204 混凝土结构工程施工质量验收规范 GB50210 建筑装饰装修工程质量验收规范 GB50214 组合钢模板技术规范 GB50411 建筑节能工程施工质量验收规范 GB/T9755-2001合成树脂乳液外墙涂料 JGJ144 外墙外保温工程技术规程合住房和城乡建设部、公安部公通字（2009）46号《民用建筑外保温系统及外墙装饰防火暂行规定》
3术语和定义
下列属于和定义适用于本标准。
3. 1
EPS模块（简称模块）由可发性聚苯乙烯珠粒经加热发泡后，通过专用的设备和模具加热成型而制成的具有闭孔结构的聚
苯乙烯泡沫塑料型材。 3. 2
EPS模块现浇混凝土外墙外保温体系（简称模块混凝土外保温体系）
将工厂标准化生产的EPS模块经积木式相互错缝插接拼装成现浇混凝土墙体的外侧免拆模板，用组合钢模板（大模板）作内侧模板，通过连接桥将两侧模板组合成空腔构造，在空腔构造内浇筑混凝土混凝土硬化后，拆除复合墙体内侧模板和外侧支护，由混凝土握裹连接桥、连接桥拉结模块和模块内表面燕尾槽与混凝土机械咬合所构成的外墙外保温体系。 3. 3
1 DB64/6642010
EPS模块现浇混凝土外墙外保温体系复合墙体（简称模块混凝土外保温复合墙体）由EPS模块外保温层与现浇混凝土墙体复合所构成承重保温一体的外墙围护结构
3. 4
空腔构造模块经积木式插接作现浇混凝土剪力墙的外侧免拆模板，组合钢模板（大模板）经拼装作内侧模板
通过连接桥将内外两侧模板连接，形成的模板组合。
3. 5
大模板符合设计要求，工厂标准化制作的整开间大型钢模板、木模板或竹帘板。
3. 6
免拆模板
将模块经积木式插接作现浇混凝土剪力墙的外侧模板，混凝土浇筑成型后，外侧模板不拆除，即为外墙外保温层。 3. 7
连接桥用树脂塑料（ABS）与0.5mm厚钢板经模具注塑复合而成（使用大模板时不设钢板），用于连接模块和
组合钢模板（大模板）并起限位及固定作用的连接杆件。 3. 8
3形扣件用作固定组合空腔构造外侧水平钢管（Φ48mm×3.0mm）的扣件，
3. 9
对拉螺栓用作固定现浇混凝土剪力墙内外两侧模板，保证空腔构造的截面尺寸准确和平面抗变形刚度，承受
混凝土浇筑时产生的侧向压力的金属杆件。 3. 10
耐碱玻纤网格布由表面涂覆耐碱材料的玻璃纤维网格布制成，埋入抹面胶浆中，形成薄抹灰增强保护层，用以提高
保护层的机械强度和抗裂性能。 3. 11
镀锌电焊网
