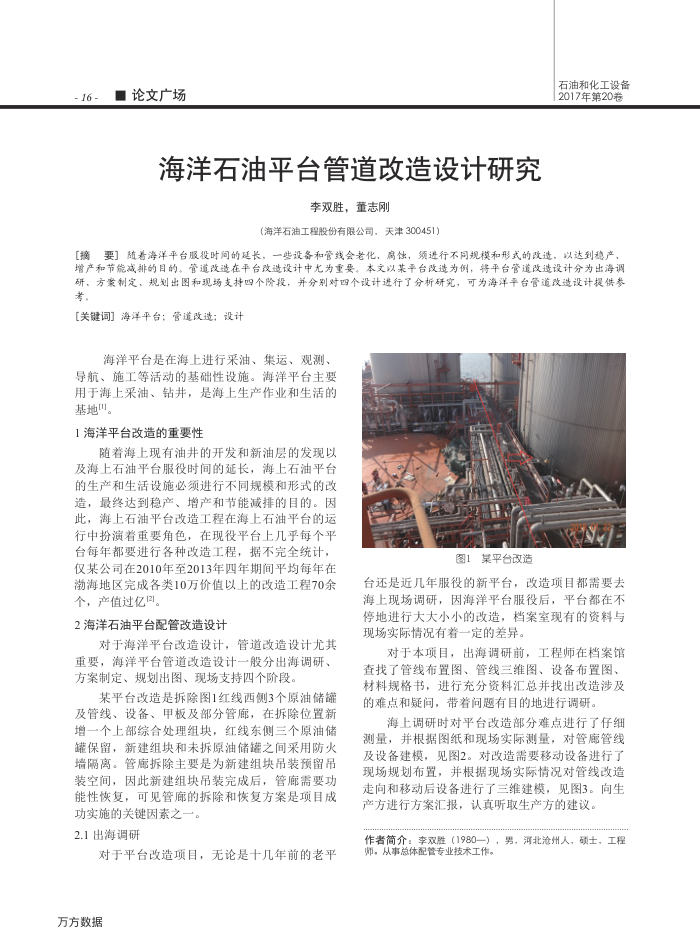

-16-
■论文广场
海洋石油平台管道改造设计研究
李双胜，董志刚
（海洋石油工程股份有限公司，天津300451）
石油和化工设备 2017年第20卷
[摘要］随着海洋平台服投时间的延长，一些设备和管线会老化，岛蚀，须进行不同规模和形式的改造，以达到稳产增产和节能减排的目的。管道改造在平台改造设计中尤为重要。本文以某平台改造为例，将平台管道改造设计分为出海调研、方案制定、规划出图和现场支持四个阶段，并分别对四个设计进行了分析研究，可为海洋平台管道改造设计提供参考，
【关键词】海洋平台；管道改造；设计
海洋平台是在海上进行采油、集运、观测、
导航、施工等活动的基础性设施。海洋平台主要用于海上采油、钻井，是海上生产作业和生活的基地"。
1海洋平台改造的重要性
随者海上现有油并的开发和新油层的发现以及海上石油平台服役时间的延长，海上石油平台的生产和生活设施必须进行不同规模和形式的改造，最终达到稳产、增产和节能减排的目的。因此，海上石油平台改造工程在海上石油平台的运行申扮演重要角色，在现役平台上几乎每个平
台每年都要进行各种改造工程，据不完全统计，仅某公司在2010年至2013年四年期间平均每年在渤海地区完成各类10万价值以上的改造工程70余个，产值过亿2)。
2海洋石油平台配管改造设计
对于海洋平台改造设计，管道改造设计尤其重要，海洋平台管道改造设计一般分出海调研、方案制定、规划出图、现场支持四个阶段，
某平台改造是拆除图1红线西侧3个原油储罐及管线、设备、甲板及部分管廊，在拆除位置新增一个上部综合处理组块，红线东侧三个原油储罐保留，新建组块和未拆原油储罐之间采用防火墙隔离。管廊拆除主要是为新建组块装预留吊装空间，因此新建组块吊装完成后，管廊需要功能性恢复，可见管廊的拆除和恢复方案是项目成
功实施的关键因素之一 2.1出海调研
对于平台改造项目，无论是十几年前的老平
方方数据
图1某平台改造
台还是近几年服役的新平台，改造项目都需要去海上现场调研，因海洋平台服役后，平台都在不停地进行大大小小的改造，档案室现有的资料与现场实际情况有着一定的差异。
对于本项目，出海调研前，工程师在档案馆查找了管线布置图、管线三维图、设备布置图材料规格书，进行充分资料汇总并找出改造涉及的难点和疑问，带着问题有目的地进行调研。
海上调研时对平台改造部分难点进行了仔细
测量，并根据图纸和现场实际测量，对管廊管线及设备建模，见图2。对改造需要移动设备进行了现场规划布置，并根据现场实际情况对管线改造走向和移动后设备进行了三维建模，见图3。向生产方进行方案汇报，认真听取生产方的建议。
作者简介：李双胜（1980一），男，河北沧州人，硕士，工程师。从事总体配管专业技术工作。
